در هنگام خرید تیرآهن یا هر یک از مقاطع فولادی حتما از وزن محصول خریداری شده اطمینان حاصل فرمایید. وزن و ابعاد تاثیر زیادی بر روی تعیین قیمت تیرآهن دارند. شما با دانستن وزن محصول مورد نظر خود به راحتی میتوانید از صحت قیمت فروشنده، اطمینان حاصل کنید. ممکن است محاسبه وزن تیرآهن برای شما کمی دشوار باشد، برای همین ما در این مقاله از دکتر آهن سعی میکنیم با ارائه روش ها و فرمول های مختلف کار شما را برای محاسبه وزن راحت کنیم. جدول وزن تیرآهن برای انواع HEA ، IPE و لانه زنبوری در ادامه خدمت شما ارائه میکنیم. آگاهی از وزن تیرآهن 16، وزن تیرآهن 14، 24 و … بسیار حائز اهمیت است؛ زیرا این مقاطع در ساختمان سازی پر استفاده است.
<فایل صوتی راهنمای جدول وزن تیرآهن>
جدول وزن تیرآهن در انواع سایز
وزن تیرآهن بر اساس سایز و ابعاد متغیر است. وزن تیرآهنهای تولیدی کارخانجات با همدیگر متفاوت بوده و بسته به مواد اولیه و ابعاد تولیدی متغیر است. به همین علت در ادامه به بررسی وزن تیرآهن 14، 16، 18 و 24 خواهیم پرداخت.
وزن تیرآهن در سایزهای مختلف برای شاخههای 12 متری:
- وزن تیرآهن ۸: حدود 12 کیلوگرم
- وزن تیرآهن ۱۰: حدود 98 کیلوگرم
- وزن تیرآهن ۱۲: حدود 125 کیلوگرم
- وزن تیرآهن ۱۴: حدود 155 کیلوگرم
- وزن تیرآهن ۱۶: حدود 190 کیلوگرم
- وزن تیرآهن ۱۸: حدود 226 کیلوگرم
- وزن تیرآهن ۲۰: حدود 269 کیلوگرم
- وزن تیرآهن ۲۲: حدود 315 کیلوگرم
- وزن تیرآهن ۲4: حدود 369 کیلوگرم
- وزن تیرآهن ۲7: حدود 434 کیلوگرم
- وزن تیرآهن ۳0: حدود 507 کیلوگرم
- وزن تیرآهن۳۳: حدود 590 کیلوگرم
| سایز تیرآهن | وزن شاخه 12 متری(kg) | وزن شاخه 1 متری(kg) | ارتفاع | عرض بال | ضخامت جان | ضخامت بال | تعداد شاخه درهر بسته | تعداد شاخه در تریلر |
|---|---|---|---|---|---|---|---|---|
| 8 | 72 | 6 | 80 | 46 | 3.8 | 5.2 | ||
| 10 | 98 | 8.1 | 10 | 55 | 4.8 | 5.7 | ||
| 12 | 125 | 10.4 | 120 | 64 | 4.4 | 6.3 | 44 | 176 |
| 14 | 155 | 12.9 | 140 | 73 | 4.7 | 6.9 | 36 | 144 |
| 16 | 190 | 15.8 | 160 | 82 | 5 | 7.4 | 30 | 120 |
| 18 | 226 | 18.8 | 180 | 91 | 5.3 | 8 | 24 | 96 |
| 20 | 269 | 22.4 | 200 | 100 | 5.6 | 8.5 | 18 | 72 |
| 22 | 315 | 26.2 | 220 | 110 | 5.9 | 9.2 | 16 | 64 |
| 24 | 369 | 30.7 | 240 | 120 | 6.2 | 9.8 | 14 | 56 |
| 27 | 434 | 36.1 | 270 | 135 | 6.6 | 10.2 | 12 | 48 |
| 30 | 507 | 42.2 | 300 | 150 | 7.1 | 10.7 | 10 | 40 |
| 33 | 590 | 47.3 | 330 | 160 | 7.5 | 11.5 | ||
| 36 | 686 | 56 | 360 | 170 | 8 | 12.7 | ||
| 40 | 796 | 63.6 | 400 | 180 | 8.6 | 13.5 | ||
| 45 | 932 | 73.6 | 450 | 190 | 9.4 | 14.6 | ||
| 50 | 1089 | 90.7 | 500 | 200 | 10.2 | 16 | ||
| 55 | 1272 | 106 | 550 | 210 | 11.1 | 17.2 | ||
| 60 | 1464 | 122 | 600 | 220 | 12 | 19 | ||
جدول وزن تیرآهن لانه زنبوری
وزن هر شاخه تیرآهن لانه زنبوری با توجه به ضخامت و سایز این محصول محاسبه میشود. در ادامه جدول وزن این محصول را نشان دادهایم:
| سایز تیرآهن | وزن هر شاخه (kg) |
|---|---|
| 12 | 125 |
| 14 | 155 |
| 16 | 195 |
| 18 | 225 |
| 20 | 275 |
| 22 | 325 |
| 24 | 375 |
| 27 | 425 |
| 30 | 507 |
محاسبه وزن تیرآهن اصفهان
یکی از روشهای محاسبه وزن تیرآهن اصفهان، مراجعه به جدول اشتال تیرآهن است. در جدول اشتال وزن هر متر محصول به صورت استاندارد مشخص شده است. شما میتوانید با ضرب وزن یک متر از تیرآهن در طول آن، وزن آن را محاسبه کنید.
اما نکتهای که باید در نظر داشته باشید این است که جدول اشتال همیشه در دسترس نمیباشد. در نتیجه محاسبه وزن تیرآهن اصفهان کمی سخت میشود. بهترین روش محاسبه وزن انواع تیر، استفاده از فرمول است. همچنین شما میتوانید به کمک ماشین حساب بالا، وزن انواع تیرآهن را به سادگی محاسبه کنید.

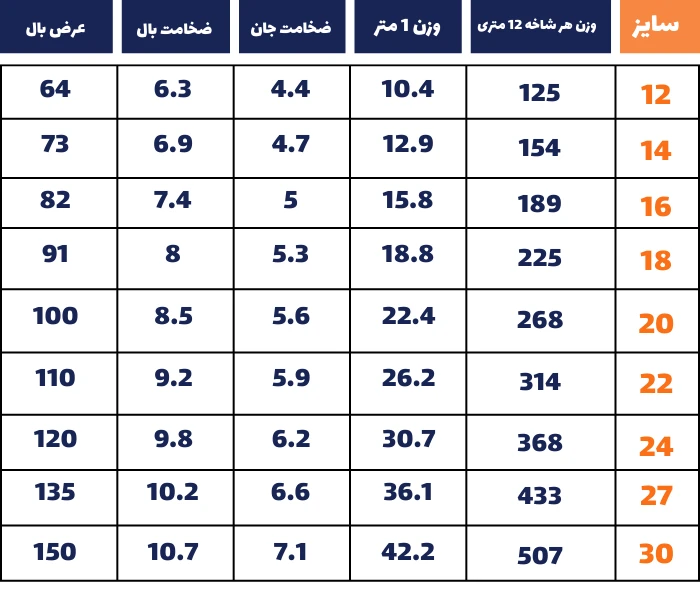

جدول وزن تیرآهن اصفهان
تیرآهن اصفهان در لیست تیرآهنهای استاندارد قرار دارد. شما میتوانید در جدول وزن تیرآهن اصفهان، سایز انواع تیر ذوبی را مشاهده کنید. همانطور که مشاهده میکنید با افزایش سایز تیرآهن، وزن آن نیز بیشتر میشود. همچنین وزن تیرآهن سنگین اصفهان از سایزهای کوچکتر آن بسیار بیشتر است.
وزن انواع تیرآهن اصفهان
وزن تیرآهن ذوب آهن اصفهان بر اساس سایز مشخص میشود که بر این اساس وزن تیر ذوبی در سایز های متنوع به صورت زیر میباشد:
-
وزن تیرآهن 12 اصفهان
تیرآهن 12 یکی از مقاطع پرکاربرد در صنعت ساختمان سازی است. این نوع با استفاده از استاندارد IPE در اروپا و آلمان ساخته و به صورت شکلی با نام “I” در طراحی آن مورد استفاده قرار میگیرد. این مقطع عموماً برش خورده و به طول 12 متری تولید و به بازار عرضه میشود. وزن معمولی برای این محصول حدوداً 125 کیلوگرم است. در فرآیند تولید، این مشخصات معمولاً بر روی شاخههای تیرآهن حکاکی میشود تا خریداران در هنگام خرید از مشخصات فنی آن مطلع شوند. بنابراین، در هنگام تحویل، حتماً وزن سایز 12 را با تاییدیه کارشناس فروش بررسی کنید.
-
وزن تیرآهن 14 اصفهان
وزن هر شاخه تیرآهن 14 اصفهان، با احتمال وجود تلرانس جزئی در هنگام تولید، تقریباً 155 کیلوگرم است. این وزن معمولاً به عنوان استاندارد برای محاسبه وزن بار و تعیین بودجه در نظر گرفته میشود. تیرآهن 14 به دلیل استحکام مناسب و کاربرد گسترده در ساخت اسکلت فلزی، یکی از پرمصرفترین تیرآهنها در پروژههای ساختمانی محسوب میشود. از آنجایی که وزن تیرآهن 14 در کارخانههای مختلف یکسان نیست، توصیه میشود پیش از خرید، وزن درجشده در جدول اشتال و مشخصات فنی هر برند را بررسی کنید تا انتخابی دقیق و متناسب با نیاز پروژه داشته باشید.
-
وزن تیرآهن 16 اصفهان
برای اطلاع از وزن هر شاخه تیرآهن 16، میتوانید از جدول وزنهای کامل در سایت دکتر آهن استفاده کنید. وزن تیرآهن 16 در شاخه 12 متری استاندارد معمولاً حدود 190 کیلوگرم است، اما این مقدار با توجه به استاندارد تولید و کارخانه سازنده ممکن است اندکی متفاوت باشد. این سایز به دلیل مقاومت بالا، در اجرای ستونها، تیرهای اصلی و سایر اجزای سازههای فلزی کاربرد گستردهای دارد. بررسی جدول وزن تیرآهن 16 پیش از خرید، به محاسبه دقیق بار مرده سازه، برآورد هزینهها و انتخاب مناسبترین مقطع برای پروژه کمک میکند. برای آگاهی از قیمت تیرآهن 16 میتوانید از طریق شماره 03155057 با کارشناسان بخش فروش تیرآهن، ارتباط برقرار نمایید.
-

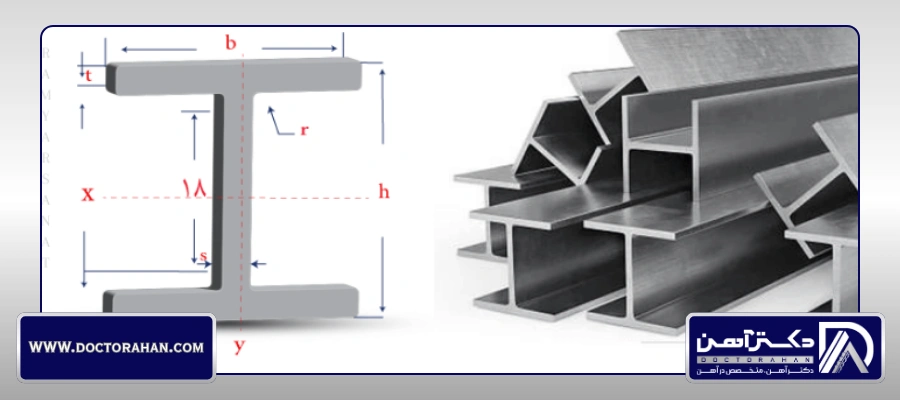

وزن تیرآهن ۱۸ اصفهان
ممکن است وزن تیرآهن سایز 18 بر اساس کارخانه تولیدکننده و برند آن متغیر باشد. به طور کلی، وزن این کالا حدود 226 کیلوگرم است. محصول تولید شده توسط کارخانهها ممکن است وزنهای مختلفی داشته باشد. اما در بین آنها، تیرآهن 18 اصفهان به عنوان یکی از شرکتهای تولیدکننده، استانداردتر است. این محصول به عنوان یکی از اندازههای متوسط و پرمصرف، جزو محبوبترین محصولات به حساب میآید.
-
وزن تیراهن 24
تیرآهن سایز 24 به شکل استاندارد، در شاخه های 12 متری تولید و در بازار به فروش میرسد. وزن هر شاخه این محصول برابر با 368.5 کیلوگرم است. از جمله کاربردی ترین و پر استفاده ترین مصالح فلزی، تیرآهن 24 است.
-
وزن تیرآهن 30
تیرآهن 30 بر اساس استاندارد IPE که همان استاندارد اروپا و آلمان است، تولید میشود. استاندارد تولید این مقاطع دارای ضخامت یکسان بوده و به صورت حرف انگلیسی i میباشند. این مقاطع دارای ارتفاع بین 80 تا 600 میلیمتر میباشد. وزن تیرآهن 30 به طول یک متر برابر با 42.2 کیلوگرم و طول 12 متر برابر با 506 کیلوگرم است.
جدول وزن هاش سنگين عريض ( IPBU-HE-M )
یکی دیگر از انواع تیرآهن در بازار، تیر هاش سنگین عریض است که عموما کاربردهای صنعتی دارد. در ادامه می توانید جدول وزن تیر هاش سنگین را در سایزهای مختلف مشاهده کنید:
| سایز هاش سنگین | وزن هر شاخه 12 متری (kg) |
|---|---|
| 10 | 501.6 |
| 12 | 625.2 |
| 14 | 758.4 |
| 16 | 914.4 |
| 18 | 1066.8 |
| 20 | 1236 |
| 22 | 1404 |
| 24 | 1882 |
| 26 | 2064 |
| 28 | 2268 |
| 30 | 2856 |
| 32 | 2940 |
| 34 | 2976 |
| 36 | 3000 |
| 40 | 3072 |
| 45 | 3156 |
| 50 | 3240 |
| 55 | 3336 |
| 60 | 3420 |
| 65 | 3516 |
| 70 | 3612 |
| 80 | 3804 |
| 90 | 3996 |

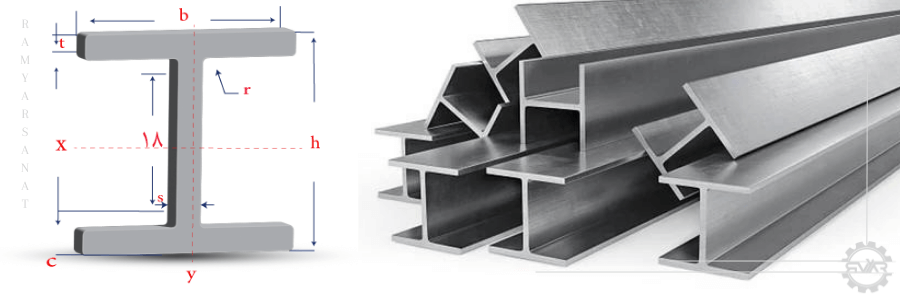

جدول سایز تیرآهن
علاوه بر جدول وزن تیرآهن، جدولی برای سایز تیرآهن نیز داریم. در ادامه میتوانید جدول سایز تیرآهن را با جدول محاسبه تیرآهن مشاهده کنید:
| سایز تیرآهن | ارتفاع | عرض بال | ضخامت جان | ضخامت بال | وزن شاخه 1 متر (kg) | وزن شاخه 12 متر (kg) |
|---|---|---|---|---|---|---|
| IPE12 | 120 | 64 | 4/4 | 6/3 | 10/4 | 124/8 |
| IPE14 | 140 | 73 | 4/7 | 6/9 | 12/9 | 154/8 |
| IPE16 | 160 | 82 | 5/0 | 7/4 | 15/8 | 189/6 |
| IPE18 | 180 | 91 | 5/3 | 8/0 | 18/8 | 225/6 |
| IPE20 | 200 | 100 | 5/6 | 8/5 | 22/4 | 268/8 |
| IPE22 | 220 | 110 | 5/9 | 9/2 | 26/2 | 314/4 |
| IPE24 | 240 | 120 | 6/2 | 9/8 | 30/7 | 368/4 |
| IPE27 | 270 | 135 | 6/6 | 10/2 | 36/1 | 433/2 |
| IPE30 | 300 | 150 | 7/1 | 10/7 | 42/2 | 506/4 |
مقایسه وزن تیرآهن برند های مختلف
مقایسه وزن تیرآهن کارخانههای مختلف یکی از مهمترین نکاتی است که باید پیش از خرید به آن توجه کنید، زیرا وزن هر شاخه مستقیماً بر کیفیت، استحکام و قیمت نهایی محصول تأثیر میگذارد. هر کارخانه براساس استانداردهای تولید و تلرانسهای مجاز، تیرآهنهایی با وزن متفاوت عرضه میکند؛ به همین دلیل برخی محصولات به جدول اشتال نزدیکتر هستند و از نظر فنی کیفیت بالاتری دارند. بررسی جدول وزن برندهای مختلف به شما کمک میکند تا با توجه به نیاز پروژه، مناسبترین تیرآهن را از نظر کیفیت، وزن و هزینه انتخاب کنید.
| جدول وزنی تیرآهن (وزن شاخه تیرآهن در 12 متر) برای کارخانه های مختلف | |||||||||
| کارخانه | سایز 12 (کیلوگرم) | سایز 14 (کیلوگرم) | سایز 16 (کیلوگرم) | سایز 18 (کیلوگرم) | سایز 20 (کیلوگرم) | سایز 22 (کیلوگرم) | سایز 24 (کیلوگرم) | سایز 27 (کیلوگرم) | سایز 30 (کیلوگرم) |
| ذوب آهن اصفهان | 125 | 155 | 190 | 226 | 269 | 315 | 369 | 434 | 507 |
| فایکو | – | 130 | 170 | 210 | 225 | 300 | 350 | – | – |
| بناب | – | 125 | – | – | 240 | – | – | – | – |
| اهواز | – | 133 | 180 | 225 | – | – | – | – | – |
| فولاد یزد | – | 147 | 180 | 214 | 257 | 300 | 350 | – | – |
| آریان فولاد | – | 140 | 175 | 215 | 250 | 305 | – | – | – |
| صنعت ماهان | – | 132 | 165 | 195 | – | – | – | – | – |

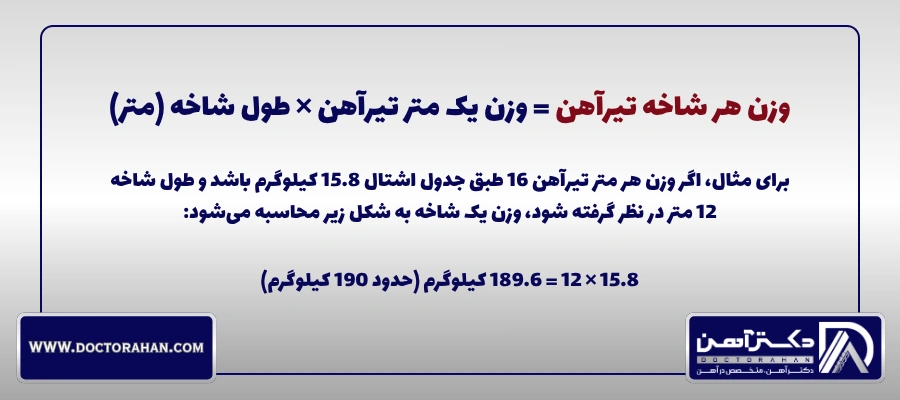

فرمول محاسبه وزن تیرآهن
آشنایی با فرمول محاسبه وزن تیرآهن به شما کمک میکند تا بدون مراجعه به منابع مختلف، وزن تقریبی هر شاخه را بهسادگی محاسبه کرده و برآورد دقیقتری از هزینه خرید، حملونقل و اجرای پروژه داشته باشید. اگرچه استفاده از جدول وزن تیرآهن سریعترین و دقیقترین روش است، اما با یک فرمول ساده نیز میتوان وزن انواع تیرآهن را به دست آورد. جهت اطلاع بیشتر درباره وزن دیگر مقاطع میتوانید از جدول وزن آهن آلات استفاده کنید.
فرمول محاسبه وزن تیرآهن به صورت زیر است:
با استفاده از این فرمول میتوانید وزن تمامی سایزهای تیرآهن را نیز محاسبه کنید؛ تنها کافی است وزن هر متر از مقطع موردنظر را از جدول اشتال یا جدول وزن کارخانه تولیدکننده استخراج کرده و در طول شاخه ضرب کنید. این روش بهویژه برای مهندسان، پیمانکاران و خریداران آهنآلات، ابزاری کاربردی برای انتخاب مقطع مناسب و مدیریت دقیق هزینههای پروژه محسوب میشود.
فرمول محاسبه وزن تیرآهن لانه زنبوری
در سازه های عظیم مثل سالن های صنعتی، پل ها و سقف سوله ها، برای جلوگیری از افزایش وزن سازه از تیرآهن حفره دار استفاده میکنند. حفره های داخل تیرآهن لانه زنبوری به سبک تر شدن وزن آنها کمک میکند. شما میتوانید به کمک فرمول زیر، وزن تیرآهن لانه زنبوری را به سادگی محاسبه کنید:
طول تیر لانه زنبوری به متر× وزن یک متر (از جدول اشتال) = وزن نهایی تیر لانه زنبوری
فرمول محاسبه وزن تیرآهن دوبل (IPB)
تیرآهن دوبل IPB به عنوان تیرک پوشش دهانه سقف ها و ستون یک سازه مورد استفاده قرار میگیرد. از آنجایی که با افزایش تعداد طبقات نیروی وارده به ستون طبقه اول افزایش مییابد، محاسبه وزن تیرآهن دوبل IPB از اهمیت ویژه ای برخوردار است. شما میتوانید به کمک فرمول زیر وزن نهایی تیرآهن دوبل را به سادگی محاسبه کنید:
(طول تیرآهن IPB x 2) × وزن یک متر (از جدول اشتال) = وزن نهایی تیرآهن دوبل
جدول وزن تیرآهن هاش بال پهن HEB-IPB
تیرآهن هاش یا IPB ظاهری شبیه به حرف لاتین H دارد؛ علت این نامگذاری، ضخامت و ارتفاع بیشتر در بال های این تیرآهن است. همین مسئله سبب افزایش وزن و استحکام تیرآهن هاش شده است و در نتیجه قیمت آن نسبت به تیرآهن معمولی کمتر است. تیر هاش در سه دسته هاش سبک HEA-IPBL، تیرآهن هاش سنگین HEB-IPBV، تیرآهن هاش سنگین و عریض HEM- IPBU تقسیم میشود. در ادامه جدول وزن هر کدام از تیرآهن های هاش را مشخص کرده ایم:
جدول وزنی تیرآهن هاش سبک HEA-IPBL
در جدول زیر میتوانید وزن تیرآهن هاش سبک را مشاهده کنید:
| سایز تیرآهن | وزن هر متر (kg) | وزن شاخه 12 متری (kg) |
| 10 | 16.7 | 200.4 |
| 12 | 19.9 | 238.8 |
| 14 | 24.7 | 296.4 |
| 16 | 30.4 | 364.8 |
| 18 | 35.5 | 426 |
| 20 | 42.3 | 507.6 |
| 22 | 50.5 | 606 |
| 24 | 60.3 | 723.6 |
| 26 | 68.2 | 818.4 |
| 28 | 76.4 | 916.8 |
| 30 | 88.3 | 1059.6 |
| 32 | 97.6 | 1171.2 |
| 34 | 105 | 1260 |
| 36 | 112 | 1344 |
| 40 | 125 | 1500 |
| 45 | 140 | 1680 |
| 50 | 155 | 1860 |
| 55 | 166 | 1992 |
| 60 | 178 | 2136 |
| 65 | 190 | 2280 |
| 70 | 204 | 2448 |
| 80 | 224 | 2688 |
| 90 | 252 | 3024 |
| 100 | 272 | 3264 |
جدول وزنی تیرآهن هاش سنگین HEB-IPBV
در جدول وزن زیر، میتوانید وزن تیرآهن هاش سنگین را مشاهده کنید:
| سایز تیرآهن | وزن هر متر (kg) | وزن شاخه 12 متری (kg) |
| 10 | 20.4 | 244 |
| 12 | 26.7 | 322 |
| 14 | 33.7 | 390 |
| 16 | 42.6 | 500 |
| 18 | 51.2 | 590 |
| 20 | 61.3 | 720 |
| 22 | 71.5 | 828 |
| 24 | 83.2 | 960 |
| 27 | 93 | 1075 |
| 30 | 103 | 1210 |
| 33 | 117 | 1370 |
| 36 | 127 | 1551 |
| 40 | 134 | 1603 |
| 45 | 142 | 1754 |
| 50 | 155 | 1860 |
| 55 | 171 | 2052 |
| 60 | 187 | 2244 |
جدول وزنی تیرآهن هاش سنگین و عریض HEM- IPBU
در جدول زیر، وزن تیرآهن هاش سنگین و عرض را به صورت کامل برای شما مشخص کردهایم:
| سایز وزن | واحد متر | وزن شاخه 12 متری (Kg) |
| 10 | 41.8 | 501.6 |
| 12 | 52.1 | 625.2 |
| 14 | 63.2 | 758.4 |
| 16 | 76.2 | 914.4 |
| 18 | 88.9 | 1066.8 |
| 20 | 103 | 1236 |
| 22 | 117 | 1404 |
| 24 | 157 | 1884 |
| 26 | 172 | 2064 |
| 28 | 189 | 2268 |
| 30 | 238 | 2856 |
| 32 | 245 | 2940 |
| 34 | 248 | 2976 |
| 36 | 250 | 3000 |
| 40 | 256 | 3072 |
| 45 | 263 | 3156 |
| 50 | 270 | 3240 |
| 55 | 278 | 3336 |
| 60 | 285 | 3420 |
| 65 | 293 | 3516 |
| 70 | 301 | 3612 |
| 80 | 317 | 3804 |
| 90 | 333 | 3996 |
درنهایت
قبل از خرید و اجرای هر پروژه، استفاده از جدول وزن تیرآهن یکی از مهمترین راهکارها برای برآورد دقیق وزن، محاسبه هزینه حملونقل، کنترل میزان مصرف فولاد و انتخاب سایز مناسب تیرآهن است. آشنایی با این اطلاعات، علاوه بر کاهش هزینههای اضافی، به شما کمک میکند مقطع موردنیاز پروژه را با دقت بیشتری انتخاب کنید و از بروز خطا در محاسبات جلوگیری شود. در دکتر آهن تلاش کردهایم جدیدترین جدول وزن انواع تیرآهن را در اختیار شما قرار دهیم تا بتوانید با اطمینان بیشتری برای خرید و اجرای پروژه تصمیمگیری کنید. اگر برای انتخاب تیرآهن مناسب، محاسبه وزن هر شاخه یا استعلام قیمت تیرآهن به راهنمایی نیاز دارید، کافی است با کارشناسان دکتر آهن از طریق شماره 03155057 تماس بگیرید تا متناسب با نیاز پروژه، مشاوره تخصصی و رایگان دریافت کنید.
