نبشی یکی از پرکاربردترین مقاطع فولادی در پروژههای ساختمانی، صنعتی و عمرانی است که در اجرای اتصالات، ساخت قابهای فلزی، خرپا، سوله و تقویت سازهها نقش مهمی دارد. از آنجایی که وزن نبشی تأثیر مستقیمی بر طراحی سازه، هزینه حملونقل و قیمت نبشی دارد، آگاهی از وزن دقیق هر سایز پیش از خرید اهمیت زیادی پیدا میکند. استفاده از جدول وزن نبشی این امکان را فراهم میکند که وزن هر شاخه را بهسرعت محاسبه کرده و انتخاب مناسبتری متناسب با نیاز پروژه داشته باشید. در این صفحه از دکتر آهن،برند رسمی فولاد رامیار صنعت جدول وزن انواع نبشی به همراه اطلاعات کاربردی و نکات مهم محاسباتی ارائه شده است تا بتوانید با اطمینان بیشتری برای استعلام قیمت و خرید نبشی اقدام کنید.
وزن انواع نبشی
یکی از پروفیل های به کار رفته در پروژه های عمرانی و ساختمانی مختلف، نبشی است. نبشی ها با توجه به شکل ظاهریشان در دو دسته بال مساوی و بال نامساوی تقسیم می شوند. در نقشه های ساختمانی و جداول وزنی برای نشان دادن نبشی از حرف L استفاده می کنند. نبشی ها با توجه به کاربرد و ابعادی که دارند، در وزن های مختلفی تولید می شوند. از انواع وزن نبشی می توان به نبشی 3، 4، 5 و … اشاره کرد.
محاسبه آنلاین وزن نبشی
برای محاسبه آنلاین وزن نبشی در مدل های مختلف می توانید از ماشین حساب بالا استفاده کنید. کافیست سایز و ضخامت نبشی مورد نظر را انتخاب کنید تا سایز دقیق آن به شما نشان داده شوید. همچنین شما می توانید برای محاسبه وزن میلگرد و تیرآهن نیز به صفحات مربوط به آن یعنی " جدول وزن میلگرد " و " جدول وزن تیرآهن " مراجعه کنید.
ساده ترین فرمول محاسبه وزن نبشی
روش های مختلفی برای محاسبه وزن نبشی وجود دارد که با توجه به نوعشان متفاوت خواهد بود. در ادامه فرمول محاسبه وزن نبشی بال مساوی و بال نامساوی را توضیح داده ایم:

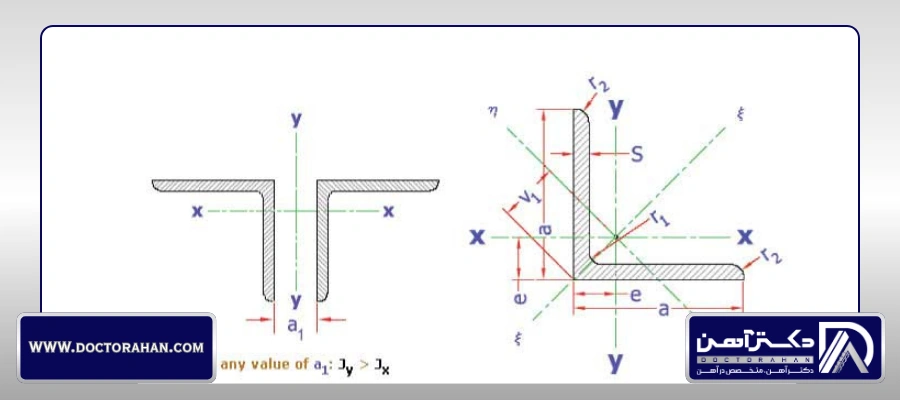

فرمول محاسبه وزن نبشی بال مساوی
وزن نبشی بال مساوی بر اساس اندازه بالها، ضخامت و طول شاخه تعیین میشود و هرچه ضخامت یا ابعاد نبشی افزایش یابد، وزن آن نیز بیشتر خواهد شد. در جدول وزن نبشی بال مساوی میتوانید وزن هر سایز را مشاهده کنید یا با استفاده از فرمول محاسبه وزن نبشی، وزن تقریبی این مقطع را برای پروژههای مختلف محاسبه کنید.
| سایز نبشی | وزن هر متر (Kg) | طول بال (mm) | ضخامت (mm) | وزن شاخه 6 متری | وزن شاخه 12 متری |
|---|---|---|---|---|---|
| L30*30*3 | 1/36 | 30 | 3 | 8/16 | 16/32 |
| L30*30*4 | 1/78 | 30 | 4 | 10/68 | 21/36 |
| L35*35*4 | 2/09 | 35 | 4 | 12/54 | 25/08 |
| L40*40*4 | 2/42 | 40 | 4 | 14/52 | 29/04 |
| L40*40*5 | 2/97 | 40 | 5 | 17/82 | 35/64 |
| L45*45*4.5 | 3/06 | 45 | 4/5 | 18/36 | 36/72 |
| L50*50*4 | 3/06 | 50 | 4 | 18/36 | 36/72 |
| L50*50*5 | 3/77 | 50 | 5 | 22/62 | 45/24 |
| L50*50*6 | 4/47 | 50 | 6 | 22/82 | 53/64 |
| L60*60*5 | 4/57 | 60 | 5 | 27/42 | 54/84 |
| L60*60*6 | 5/42 | 60 | 6 | 32/52 | 65/04 |
| L60*60*8 | 7/09 | 60 | 8 | 42/54 | 85/08 |
| L65*65*7 | 6/83 | 65 | 7 | 40/98 | 81/96 |
| L70*70*6 | 6/38 | 70 | 6 | 38/28 | 76/56 |
| L70*70*7 | 7/38 | 70 | 7 | 44/28 | 88/56 |
| L75*75*6 | 6/85 | 75 | 6 | 41/1 | 82/2 |
| L75*75*8 | 8/99 | 75 | 8 | 53/94 | 107/88 |
| L80*80*8 | 9/63 | 80 | 8 | 57/78 | 115/56 |
| L80*80*10 | 11/9 | 80 | 10 | 71/4 | 142/8 |
| L90*90*7 | 9/61 | 70 | 7 | 57/66 | 115/32 |
| L90*90*8 | 10/9 | 90 | 8 | 65/4 | 130/8 |
| L90*90*9 | 12/2 | 90 | 9 | 73/2 | 146/4 |
| L90*90*10 | 13/4 | 90 | 10 | 80/4 | 160/8 |
| L100*100*8 | 12/2 | 100 | 8 | 73/2 | 146/4 |
| L100*100*10 | 15 | 100 | 10 | 90 | 180 |
| L100*100*12 | 17/8 | 100 | 12 | 106/8 | 213/6 |

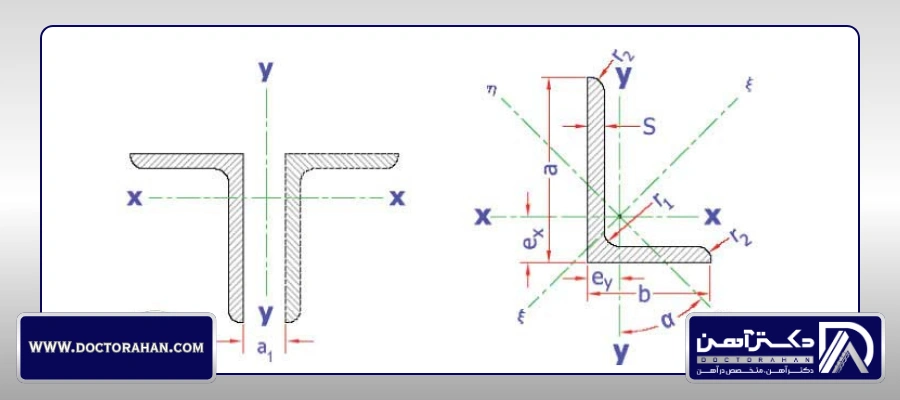

فرمول محاسبه وزن نبشی بال نامساوی
وزن نبشی بال نامساوی به ابعاد دو بال، ضخامت و طول شاخه بستگی دارد و با افزایش هر یک از این پارامترها، وزن آن نیز افزایش مییابد. در جدول وزن نبشی بال نامساوی میتوانید وزن هر سایز را مشاهده کنید یا با استفاده از فرمول محاسبه وزن نبشی، وزن تقریبی آن را بهدست آورید.
| سایز نبشی | وزن هر متر (Kg) | طول بال (mm) | ضخامت (mm) | وزن شاخه 6 متری | وزن شاخه 12 متری |
|---|---|---|---|---|---|
| 3*30*20 | 1/11 | 20 | 3 | 6.66 | 13.32 |
| 4*20*30 | 1/45 | 30 | 4 | 8.7 | 17.4 |
| 3*20*40 | 1/35 | 40 | 3 | 8.1 | 16.2 |
| 4*20*40 | 1/77 | 40 | 4 | 10.62 | 21.24 |
| 3*30*45 | 1/72 | 45 | 3 | 10.32 | 20.64 |
| 4*30*45 | 2/25 | 45 | 4 | 13.5 | 27 |
| 5*30*45 | 2/77 | 45 | 5 | 16.62 | 33.24 |
| 5*30*50 | 2/96 | 50 | 5 | 17.76 | 35.52 |
| 4*40*50 | 2/71 | 50 | 4 | 16.26 | 35.52 |
| 5*40*50 | 3/35 | 50 | 5 | 20.1 | 32.52 |
| 5*30*60 | 3/37 | 60 | 5 | 20.22 | 40.2 |
| 7*30*60 | 4/59 | 60 | 7 | 27.54 | 55.08 |
| 5*40*60 | 3/76 | 60 | 5 | 22.56 | 45.12 |
| 6*40*60 | 4/46 | 60 | 6 | 26.76 | 53.52 |
| 7*40*60 | 5/14 | 60 | 7 | 30.84 | 61.68 |
| 5*50*65 | 4/35 | 65 | 5 | 26.1 | 52.2 |
| 7*50*65 | 5/97 | 65 | 7 | 35.82 | 71.64 |
| 9*50*65 | 7/52 | 65 | 9 | 45.12 | 90.24 |
| 5*50*75 | 4/74 | 75 | 5 | 28.44 | 56.88 |
| 7*50*75 | 6/51 | 75 | 7 | 39.06 | 78.12 |
| 9*50*75 | 8/23 | 75 | 9 | 49.38 | 98.76 |
| 5*55*75 | 4/95 | 75 | 5 | 29.7 | 59.4 |
| 7*55*75 | 6/80 | 75 | 7 | 40.8 | 81.6 |
| 9*55*75 | 8/59 | 75 | 9 | 51.54 | 103.08 |
| 6*40*80 | 5/41 | 80 | 6 | 32.46 | 64.92 |
| 8*40*80 | 7/07 | 80 | 8 | 42.42 | 84.84 |
راهنمای استفاده از جدول وزنی نبشی فولادی
یکی از راه های محاسبه وزن نبشی، استفاده از جدول وزن نبشی آهنی است. مهم ترین نکته ای که در زمان استفاده از جدول وزن نبشی باید در نظر داشته باشید، سایز و ابعاد آن است. به عنوان مثال برای نمایش نبشی بال مساوی در ابعاد خاص در این جدول از علامت L40*3 استفاده می کنند. این عبارت بیانگر نبشی بال مساوی با طول بال 40 میلیمتر و ضخامت 3 میلیمتر است. اما برای نشان دادن نبشی بال نامساوی از عبارت L 50*30*5 استفاده میکنند. این عبارت مشخصات نبشی با طول بال 30 و 50 و ضخامت 5 میلیمتر را نشان میدهد. در ادامه میتوانید وزن انواع نبشی استاندارد را در جدول زیر مشاهده کنید.
| نبشی | سایز نبشی (mm) | طول بال(mm) | ضخامت بال (mm) | وزن هر یک متر (kg) | وزن شاخه 6 متری (kg) | وزن شاخه 12متری (kg) |
| نبشی2 | 20*20*3 | 20 | 3 | 0.88 | 5.3 | 10.5 |
| نبشی2 | 20*20*4 | 20 | 4 | 1.14 | 6.8 | 13.6 |
| نبشی2.5 | 25*25*3 | 25 | 3 | 1.12 | 6.7 | 13.4 |
| نبشی2.5 | 25*25*4 | 25 | 4 | 1.45 | 8.7 | 17.5 |
| نبشی2.5 | 25*25*5 | 25 | 5 | 1.8 | 10.6 | 21.2 |
| نبشی3 | 30*30*3 | 30 | 3 | 1.4 | 8.4 | 16.9 |
| نبشی3 | 30*30*4 | 30 | 4 | 1.8 | 10.7 | 21.4 |
| نبشی3.5 | 35*35*4 | 35 | 4 | 2.1 | 12.5 | 25 |
| نبشی4 | 40*40*4 | 40 | 4 | 2.4 | 15 | 30 |
| نبشی4 | 40*40*5 | 40 | 5 | 2.97 | 17.8 | 35.6 |
| نبشی4.5 | 45*45*4.5 | 45 | 4.5 | 3.06 | 18.3 | 36.7 |
| نبشی5 | 50*50*4 | 50 | 4 | 3.06 | 18.8 | 36.7 |
| نبشی5 | 50*50*5 | 50 | 5 | 3.77 | 23.5 | 45.2 |
| نبشی5 | 50*50*6 | 50 | 6 | 4.47 | 22.8 | 45.6 |
| نبشی6 | 60*60*5 | 60 | 5 | 4.57 | 28.2 | 56.5 |
| نبشی6 | 60*60*6 | 60 | 6 | 5.42 | 32.5 | 65 |
| نبشی6 | 60*60*8 | 60 | 8 | 7.09 | 42.5 | 85 |
| نبشی6.5 | 65*65*7 | 65 | 7 | 6.83 | 40.9 | 81.9 |
| نبشی7 | 70*70*6 | 70 | 6 | 6.38 | 38.2 | 76.5 |
| نبشی7 | 70*70*7 | 70 | 7 | 7.38 | 44.2 | 88.5 |
| نبشی7.5 | 75*75*6 | 75 | 6 | 6.85 | 41.1 | 82.2 |
| نبشی7.5 | 75*75*8 | 75 | 8 | 8.99 | 53.9 | 107.8 |
| نبشی8 | 80*80*8 | 80 | 8 | 9.63 | 57.7 | 115.5 |
| نبشی8 | 80*80*10 | 80 | 10 | 11.9 | 71.4 | 142.8 |
| نبشی9 | 90*90*7 | 90 | 7 | 9.61 | 57.6 | 115.3 |
| نبشی9 | 90*90*8 | 90 | 8 | 10.9 | 65.4 | 130.8 |
| نبشی9 | 90*90*9 | 90 | 9 | 12.2 | 73.2 | 146.4 |
| نبشی9 | 90*90*10 | 90 | 10 | 13.4 | 80.4 | 160.8 |
| نبشی10 | 100*100*8 | 100 | 8 | 12.2 | 73.2 | 146.4 |
| نبشی10 | 100*100*10 | 100 | 10 | 15 | 90 | 180 |
| نبشی10 | 100*100*12 | 100 | 12 | 17.8 | 106.8 | 213.6 |
تأثیر ضخامت در وزن نبشی
ضخامت یکی از مهمترین عوامل مؤثر بر وزن نبشی است و با افزایش آن، وزن هر متر و هر شاخه نبشی نیز بیشتر میشود. نبشیهای با ضخامت کمتر در دسته نبشی سبک قرار میگیرند و معمولاً برای سازههای سبک، قابها و اتصالات با بار کم استفاده میشوند. در مقابل، نبشیهای سنگین به دلیل ضخامت بیشتر، وزن بالاتر و مقاومت بیشتری دارند و گزینه مناسبی برای پروژههای عمرانی، صنعتی و سازههای با باربری بالا هستند. به همین دلیل، هنگام استفاده از جدول وزن نبشی باید علاوه بر سایز، به ضخامت محصول نیز توجه داشته باشید؛ زیرا این عامل تأثیر مستقیمی بر وزن، ظرفیت باربری و قیمت نبشی دارد.
جدول وزن نبشی سبک
نبشی های سبک بر اساس استاندارد ملی خاصی تولید و به بازار عرضه می شوند. اما این مدل از نبشی ها نسبت به استانداردهای اروپایی، ضخامت کمتری دارند. برای ساخت نبشی سبک از استاندارد ملی 13967-1 استفاده می کنند. همچنین نبشی هایی با ضخامت کمتر از استاندارد روسی 8510 پیروی می کنند. نبشی های سبک برای ساخت درب و پنجره مورد استفاده قرار می گیرد. جهت اطلاع بیشتر درباره وزن دیگر مقاطع میتوانید از جدول وزن آهن آلات استفاده کنید.
- وزن نبشی 3: نبشی ۳ یکی از مقاطع فولادی سبک و پرمصرف است که معمولاً در ضخامتهای ۲.۵ و ۳ میلیمتر تولید میشود. این محصول به دلیل وزن کم و ابعاد مناسب، در ساخت قابهای فلزی سبک، چهارچوبها، قفسههای فلزی، درب و پنجره و سایر سازههای با باربری محدود کاربرد فراوانی دارد. وزن هر متر نبشی ۳ بسته به ضخامت و استاندارد تولید متفاوت است؛ ازاینرو، برای انجام محاسبات دقیق و انتخاب مقطع مناسب، بهتر است از جدول وزن نبشی استفاده شود.
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
| L30×30×3 | 1/36 | 30 | 3 | 8/16 | 16/32 |
- وزن نبشی 4: نبشی ۴ یکی از مقاطع فولادی پرکاربرد است که معمولاً در ضخامتهای ۲، ۲.۵ و ۳ میلیمتر تولید میشود. با افزایش ضخامت، وزن هر متر نبشی نیز بیشتر شده و استحکام آن برای استفاده در پروژههای ساختمانی و صنعتی افزایش مییابد. به همین دلیل، نبشی ۴ در ساخت سازههای سبک، چارچوبهای فلزی، تجهیزات صنعتی و اتصالات کاربرد گستردهای دارد. برای اطلاع از وزن دقیق هر سایز و انجام محاسبات سازهای، بهتر است از جدول وزن نبشی یا جدول اشتال استفاده کنید. در جدول زیر میتوانید وزن نبشی 4 را در سایزهای مختلف مشاهده کنید:
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
| L30×30×4 | 1/78 | 30 | 4 | 10/68 | 21/36 |
| L35×35×4 | 2/09 | 35 | 4 | 12/54 | 25/08 |
| L40×40×4 | 2/42 | 40 | 4 | 14/52 | 29/04 |
| L40×40×5 | 2/97 | 40 | 5 | 17/82 | 35/64 |
| L45×45×4.5 | 3/06 | 45 | 4/5 | 18/36 | 36/72 |
| L50×50×4 | 3/06 | 50 | 4 | 18/36 | 36/72 |
- وزن نبشی 5: وزن نبشی ۵ به عواملی مانند ضخامت، طول شاخه و استاندارد تولید بستگی دارد. این محصول معمولاً در ضخامتهای ۳، ۴ و ۵ میلیمتر تولید میشود و با افزایش ضخامت، وزن هر متر آن نیز بیشتر خواهد شد. اطلاع از وزن دقیق نبشی ۵ در زمان برآورد هزینه، محاسبه بار سازه و انتخاب مقطع مناسب اهمیت زیادی دارد؛ به همین دلیل توصیه میشود برای محاسبات دقیق، از جدول وزن نبشی یا جدول اشتال استفاده کنید.
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
| L50×50×5 | 3/77 | 50 | 5 | 22/62 | 45/24 |
| L50×50×6 | 4/47 | 50 | 6 | 22/82 | 53/64 |
| L60×60×5 | 4/57 | 60 | 5 | 27/42 | 54/84 |
جدول وزن نبشی سنگین
نبشی های سنگین بر اساس استاندارد اروپایی در وزن، طول و ضخامت مشخص تولید می شود. افزایش وزن نبشی سبب افزایش وزن سازه و به دنبال آن هزینه های ساخت و ساز خواهد شد. پس در زمان خرید انواع نبشی حتما به وزن آن توجه کافی داشته باشید.
- وزن نبشی 8: نبشی ۸ یکی از نبشیهای سنگین و مقاوم است که به دلیل ابعاد و ضخامت بیشتر، در ساخت اسکلتهای فلزی، سولهها، پلها و سایر سازههای با باربری بالا کاربرد گستردهای دارد. وزن هر متر نبشی ۸ با توجه به ضخامت بال، استاندارد تولید و برند سازنده متفاوت است؛ به همین دلیل، بررسی جدول وزن نبشی ۸ پیش از خرید، نقش مهمی در محاسبه وزن کل پروژه و انتخاب مقطع مناسب دارد. همچنین از آنجایی که وزن، یکی از عوامل تأثیرگذار بر قیمت نبشی است، اطلاع از وزن دقیق هر شاخه به برآورد هزینه خرید و مقایسه قیمت محصولات کارخانههای مختلف کمک میکند.
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
| L60×60×8 | 7/09 | 60 | 8 | 42/54 | 85/08 |
| L75×75×8 | 8/99 | 75 | 8 | 53/94 | 107/88 |
| L80×80×8 | 9/63 | 80 | 8 | 57/78 | 115/56 |
| L90×90×8 | 10/9 | 90 | 8 | 65/4 | 130/8 |
| L100×100×8 | 12/2 | 100 | 8 | 73/2 | 146/4 |
- وزن نبشی 10: نبشی ۱۰ یکی از مقاطع فولادی سنگین و پرکاربرد است که به دلیل ابعاد بزرگ و مقاومت بالا، در اجرای اسکلتهای فلزی، پلها، سولههای صنعتی، تجهیزات سنگین و پروژههای عمرانی مورد استفاده قرار میگیرد. وزن نبشی ۱۰ با توجه به ضخامت، طول شاخه و استاندارد تولید متغیر است و افزایش وزن آن، ظرفیت تحمل بار و استحکام سازه را نیز افزایش میدهد. برای انجام محاسبات دقیق و انتخاب مقطع مناسب، بهتر است از جدول وزن نبشی ۱۰ استفاده کنید. همچنین از آنجایی که وزن هر شاخه تأثیر مستقیمی بر قیمت نبشی و هزینه حملونقل دارد، اطلاع از وزن دقیق این محصول میتواند به برآورد بهتر هزینههای پروژه و خریدی مقرونبهصرفه کمک کند.
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
| L80×80×10 | 11/9 | 80 | 10 | 71/4 | 142/8 |
| L90×90×10 | 13/4 | 90 | 10 | 80/4 | 160/8 |
| L100×100×10 | 15/0 | 100 | 10 | 90 | 180 |
- وزن نبشی 12: نبشی ۱۲ یکی از بزرگترین و سنگینترین سایزهای نبشی است که به دلیل استحکام بالا، در پروژههای عمرانی و صنعتی سنگین مانند اسکلت فلزی ساختمانهای مرتفع، پلها، نیروگاهها، پالایشگاهها و سازههای با بارگذاری زیاد کاربرد دارد. وزن نبشی ۱۲ به ضخامت، طول شاخه و استاندارد تولید بستگی دارد و افزایش وزن آن، ظرفیت باربری و مقاومت سازه را نیز افزایش میدهد. برای انجام محاسبات دقیق و انتخاب مقطع مناسب، توصیه میشود از جدول وزن نبشی ۱۲ استفاده کنید. همچنین از آنجا که وزن هر شاخه یکی از عوامل مؤثر بر قیمت نبشی است، اطلاع از وزن دقیق این محصول به برآورد هزینه خرید، حملونقل و مدیریت بهتر بودجه پروژه کمک میکند.
عوامل موثر بر وزن نبشی
وزن نبشی به عوامل مختلفی بستگی دارد که مهمترین آنها ابعاد، ضخامت بالها، طول شاخه و چگالی آلیاژ بهکاررفته در تولید است. با افزایش ضخامت یا بزرگتر شدن سایز بالهای نبشی، مقدار فولاد مصرفی بیشتر شده و در نتیجه وزن آن نیز افزایش مییابد. همچنین نبشیهای تولیدشده از آلیاژهای مختلف ممکن است وزن نهایی متفاوتی داشته باشند، هرچند اغلب نبشیهای ساختمانی از فولاد با چگالی استاندارد تولید میشوند. اطلاع از وزن دقیق نبشی علاوه بر برآورد هزینه خرید، در محاسبات سازه، حملونقل و انتخاب مقطع مناسب برای پروژه نیز اهمیت زیادی دارد؛ به همین دلیل استفاده از جدول وزن نبشی یا فرمول محاسبه وزن، بهترین راه برای تعیین وزن این مقطع فولادی است.
سرانجام
آگاهی از جدول وزن نبشی و محاسبه دقیق وزن این مقطع فولادی، نقش مهمی در انتخاب محصول مناسب، برآورد هزینهها، محاسبه قیمت نبشی و اجرای صحیح پروژههای ساختمانی و صنعتی دارد. با استفاده از جدول وزن نبشی میتوانید وزن هر شاخه را بهسرعت بررسی کرده و خریدی آگاهانهتر داشته باشید. اگر برای انتخاب سایز مناسب، استعلام قیمت روز نبشی یا دریافت مشاوره تخصصی نیاز به راهنمایی دارید، کارشناسان دکتر آهن آماده پاسخگویی به شما هستند. برای دریافت مشاوره رایگان و ثبت سفارش، کافی است با شماره 03155057 تماس بگیرید.
