جدول اشتال تیرآهن +راهنمای استفاده از آن

بدون دیدگاه
1405-06-01 11:41
blog image
تیرآهن یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان‌سازی است که بر اساس استاندارد‌های جهانی تولید می‌شود. برای انتخاب مناسب‌ترین تیرآهن از نظر ابعاد، وزن و مشخصات فنی، جدول اشتال تیرآهن یک ابزار بسیار کاربردی محسوب می‌شود. این جدول اطلاعات دقیقی درباره پارامتر‌هایی مانند ارتفاع جان، عرض بال و وزن تیرآهن ارائه می‌دهد. از آنجا که تیرآهن در انواع مختلفی مانند IPE، INP، IPB، HEA و HEB تولید می‌شود، جدول اشتال هر نوع نیز متفاوت است. در این مقاله از دکتر آهن، برند رسمی فولاد رامیار صنعت به بررسی کامل جدول اشتال و تأثیر آن بر قیمت تیرآهن و کیفیت این مقطع فولادی می‌پردازیم.
قیمت روز تیرآهن


جدول اشتال تیرآهن چیست؟

جدول اشتال تیرآهن یک مرجع مهندسی کاربردی است که اطلاعات فنی و مشخصات استاندارد تیرآهن‌ها را در اختیار مهندسان و فعالان صنعت ساختمان قرار می‌دهد. این جدول شامل داده‌هایی مانند ارتفاع جان، عرض بال، ضخامت جان و بال، سطح مقطع، وزن هر متر و ممان اینرسی است که برای طراحی سازه‌ها و انتخاب مناسب‌ترین نوع تیرآهن بر اساس نیاز‌های پروژه ضروری است.
از آنجایی که تیرآهن‌ها در مدل‌های مختلفی تولید می‌شوند، جدول اشتال به دسته‌بندی و مقایسه این مقاطع کمک می‌کند. استفاده از این جدول در محاسبات سازه‌ای و برآورد هزینه‌ها، باعث دقت بیشتر و کاهش احتمال خطا در انتخاب مصالح می‌شود.

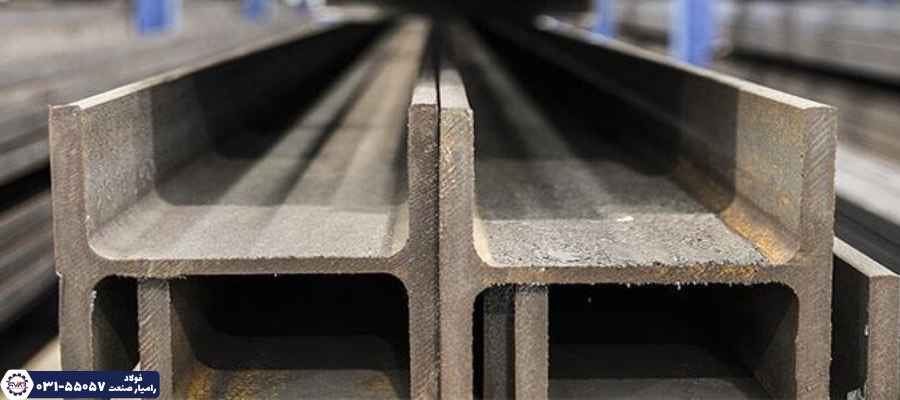

راهنمای استفاده از جدول اشتال تیرآهن

جدول اشتال تیرآهن یکی از ابزار‌های ضروری برای مهندسان و فعالان صنعت ساختمان است. این جدول به کاربران کمک می‌کند تا بر اساس نیاز پروژه، مناسب‌ترین تیرآهن را از نظر ظرفیت باربری، مقاومت خمشی و سایر مشخصات انتخاب کنند.
برای استفاده صحیح از این جدول، ابتدا باید با علائم اختصاری و مفاهیم اصلی آن آشنا شوید. این علائم شامل پارامتر‌هایی مانند ارتفاع جان (h)، عرض بال (b)، ضخامت جان و بال (t و d)، وزن هر متر (kg/m) و ممان اینرسی است. هر یک از این مشخصات تأثیر مستقیمی بر عملکرد تیرآهن در سازه دارند. علاوه بر این، باید بدانید که تیرآهن‌ها در انواع مختلفی تولید می‌شوند و هر کدام دارای استاندارد‌های متفاوتی هستند. با شناخت این مفاهیم و مقایسه داده‌های جدول اشتال، می‌توان انتخابی بهینه و متناسب با نیاز‌های سازه‌ای داشت. در ادامه، با برخی از علامت‌های اختصاری این جدول آشنا می‌شویم:

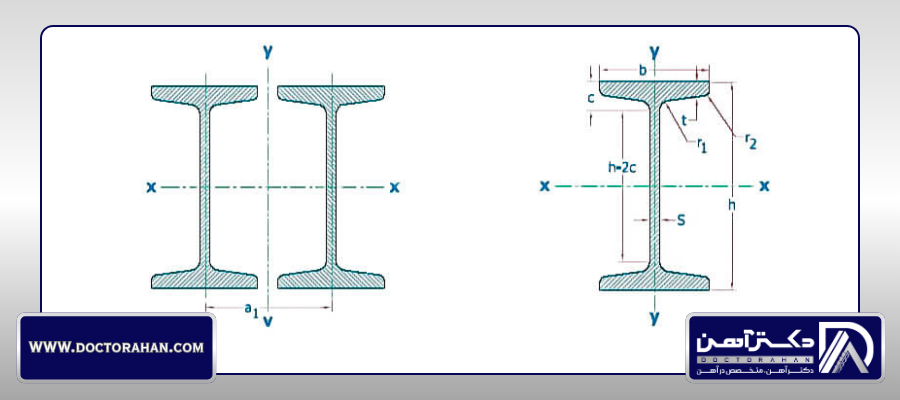

جدول اشتال تیرآهن IPE

تیرآهن‌های IPE یکی از رایج‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز محسوب می‌شوند. این تیرآهن‌ها دارای مقطعی به شکل حرف I هستند که موجب افزایش استحکام و مقاومت آن‌ها در برابر خمش و نیروهای فشاری می‌شود. در جدول اشتال تیرآهن IPE، مشخصاتی مانند ارتفاع، عرض بال، ضخامت جان و وزن هر متر تیرآهن درج شده که انتخاب مقطع مناسب را برای پروژه‌های ساختمانی و صنعتی تسهیل می‌کند.

جدول اشتال تیرآهن IPE

IPE h
mm		 b
mm		 s
mm		 t
mm		 r
mm		 c
mm		 h-2c
mm		 A
cm2		 G
Kg/m		 Jx
cm4		 Wx
cm3		 Ix
cm		 JY
cm4		 WY
cm3		 IY
cm		 A1
mm		 RT
mm
80 80 46 3.8 5.2 5 10.2 59 7.64 6 80.1 20 3.24 8.49 3.69 1.05 63 12.2
100 100 55 4.1 5.7 7 12.7 74 10.3 8.1 171 34.2 4.07 15.9 5.79 1.24 79 14.6
120 120 64 4.4 6.3 7 13.3 93 13.2 10.4 318 53 4.9 27.7 8.65 1.45 96 16.9
140 140 73 4.7 6.9 7 13.9 112 16.4 12.9 541 77.3 5.74 44.9 12.3 1.65 112 19.3
160 160 82 5 7.4 9 16.4 127 20.1 15.8 869 109 6.58 68.3 16.7 1.84 129 21.7
180 180 91 5.3 8 9 17 146 23.9 18.8 1320 146 7.42 101 22.2 2.06 145 24
200 200 100 5.6 8.5 12 20.5 159 28.5 22.4 1940 194 8.26 142 28.5 2.24 162 26.4
220 220 110 5.9 9.2 12 21.2 177 33.4 26.2 2770 252 9.11 205 37.3 2.48 179 29.1
240 240 120 6.2 9.8 15 24.8 190 39.1 30.7 3890 324 9.97 284 47.3 2.6 196 31.8
270 270 135 6.6 10.2 15 25.2 219 45.9 36.1 5790 429 11.2 420 62.2 3.02 220 35.6
300 300 150 7.1 10.7 15 25.7 248 53.8 42.2 8360 557 12.5 604 80.5 3.35 245 39.5
330 330 160 7.5 11.5 18 29.5 271 62.6 49.1 11770 713 13.7 788 98.5 3.55 270 42.1
360 360 170 8 12.7 18 30.7 298 72.7 57.1 16270 904 15 1040 123 3.79 294 44.7
400 400 180 8.6 13.5 21 34.5 331 84.5 66.3 23130 1160 16.5 1320 146 3.95 326 47.1
450 450 190 9.4 14.6 21 35.6 378 98.8 77.6 33740 1500 18.5 1680 176 4.12 365 49.4
500 500 200 10.2 16 21 37 426 116 90.7 48200 1930 20.4 2140 214 4.31 404 51.8
550 550 210 11.1 17.2 24 41.2 467 134 106 67120 2440 22.3 2670 254 4.45 442 54
600 600 220 12 19 24 43 514 156 122 92080 3070 24.3 3390 308 4.66 481 56.5

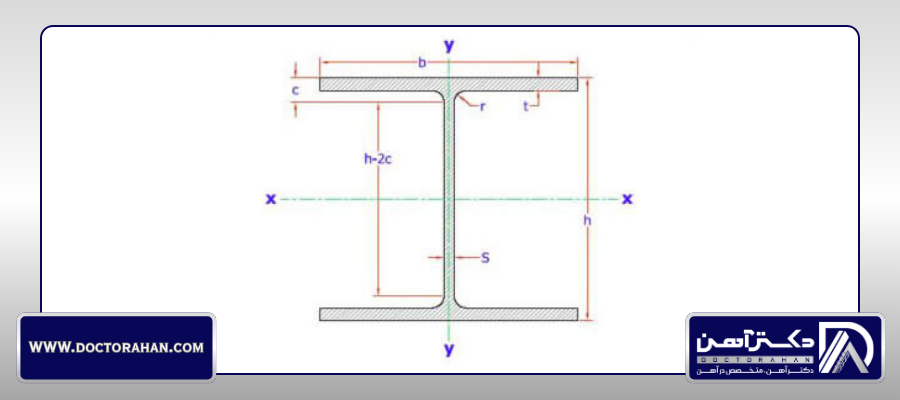

جدول اشتال تیرآهن IPB

تیرآهن‌های IPB که به نام تیرآهن‌های هاش (H) نیز شناخته می‌شوند، از دیگر انواع تیرآهن‌ها به‌ویژه تیرآهن‌های IPE به دلیل شکل مقطع پهن‌تر و بال‌های بزرگتر متفاوت هستند. این ویژگی باعث می‌شود که تیرآهن‌های IPB قدرت تحمل بار بیشتری داشته باشند. به دلیل طراحی مقاوم و توانایی تحمل فشارهای زیاد، تیرآهن‌های IPB به‌ویژه در ساخت سازه‌های سنگین و بزرگ مورد استفاده قرار می‌گیرند.

جدول اشتال تیرآهن IPB

IPB h
mm		 b
mm		 s=r1
mm		 t
mm		 r2
mm		 c
mm		 h-2c
mm		 A
cm2		 G
kg/m		 Jx
cm4		 Wx
cm3		 ix
cm		 Jy
cm4		 Wy
cm3		 iy
cm		 rT
mm
100 100 100 6 10 12 22 56 26 20.4 450 89.9 4.16 167 33.5 2.53 27.8
120 120 120 6.5 11 12 23 74 34 26.7 864 144 5.04 318 52.9 3.06 33.4
140 140 140 7 12 12 24 92 43 33.7 1510 216 5.93 550 78.5 3.58 38.9
160 160 160 8 13 15 28 104 54.3 42.6 2490 311 6.78 889 111 4.05 44.4
180 180 180 8.5 14 15 29 122 65.3 51.2 3830 426 7.66 1360 151 4.57 49.9
200 200 200 9 15 18 33 134 78.1 61.3 5700 570 8.54 2000 200 5.07 55.5
220 220 220 9.5 16 18 34 152 91 71.5 8090 736 9.43 2840 258 5.59 61
240 240 240 10 17 21 38 164 106 83.2 11260 938 10.3 3920 327 6.08 66.6
260 260 260 10 17.5 24 41.5 177 118 93 14920 1150 11.2 5130 395 6.58 72.2
280 280 280 10.5 18 24 42 196 131 103 19270 1380 12.1 6590 471 7.09 77.6
300 300 300 11 19 27 46 208 149 117 25170 1680 13 8560 571 7.58 83.2
320 320 300 11.5 20.5 27 47.5 225 161 127 30820 1930 13.8 9240 616 7.57 83.1
340 340 300 12 21.5 27 48.5 243 171 134 36660 2160 14.6 9690 646 7.53 82.9
360 360 300 12.5 22.5 27 49.5 261 181 142 43190 2400 15.5 10140 676 7.49 82.7
400 400 300 13.5 24 27 51 298 198 155 57680 2880 17.1 10820 721 7.4 82.3
450 450 300 14 26 27 53 344 218 171 79890 3550 19.1 11720 781 7.33 81.9
500 500 300 14.5 28 27 55 390 239 187 107200 4290 21.2 12620 842 7.27 81.6
550 550 300 15 29 27 56 438 254 199 136700 4970 23.2 13080 872 7.17 81.1
600 600 300 15.5 30 27 57 486 270 212 171000 5700 25.2 13530 902 7.08 80.7
650 650 300 16 31 27 58 534 286 225 210600 6480 27.1 13980 932 6.99 80.2
700 700 300 17 32 27 59 582 306 241 256900 7340 29 14440 963 6.87 79.6
800 800 300 17.5 33 30 63 674 334 262 359100 8980 32.8 14900 994 6.68 78.7
900 900 300 18.5 35 30 65 770 371 291 494100 10980 36.5 15820 1050 6.53 77.9
1000 1000 300 19 36 30 66 868 400 314 644700 12890 40.1 16280 1090 6.38 77

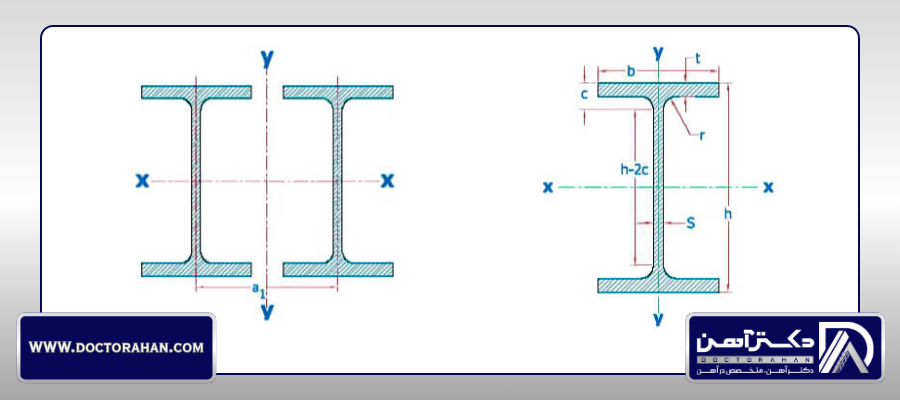

جدول اشتال تیرآهن INP

تیرآهن‌های INP به دلیل مقطع باریک‌تر و بال‌های نازک‌تر نسبت به تیرآهن‌های IPE و IPB دارای ویژگی‌های متفاوتی هستند. این طراحی خاص باعث می‌شود که تیرآهن‌های INP برای سازه‌هایی که نیاز به انعطاف‌پذیری بیشتر دارند، گزینه مناسبی باشند. جدول اشتال تیرآهن INP تمام مشخصات دقیق این تیرآهن‌ها از جمله وزن، ابعاد و ضخامت را در اختیار مهندسان قرار می‌دهد تا بتوانند تیرآهن مناسب پروژه را انتخاب کنند.

جدول اشتال تیرآهن INP

INP h
mm		 b
mm		 s=r1
mm		 t
mm		 r2
mm		 c
mm		 h-2c
mm		 A
cm2		 G
kg/m		 Jx
cm4		 Wx
cm3		 ix
cm		 Jy
cm4		 Wy
cm3		 iy
cm		 a1
mm		 rT
mm
80 80 42 3.9 5.9 2.3 10.5 59 7.57 5.94 77.8 19.5 3.2 6.29 3 0.91 62 11.2
100 100 50 4.5 6.8 2.7 12.5 75 10.6 8.34 171 34.2 4.01 12.2 4.88 1.07 78 13.3
120 120 58 5.1 7.7 3.1 14 92 14.2 11.1 328 54.7 4.81 21.5 7.41 1.23 94 15.4
140 140 66 5.7 8.6 3.4 15.5 109 18.2 14.3 573 81.9 5.61 35.2 10.7 1.4 108 17.4
160 160 74 6.3 9.5 3.8 17.5 125 22.8 17.9 935 117 6.4 54.7 14.8 1.55 124 19.5
180 180 82 6.9 10.4 4.1 19 142 27.9 21.9 1450 161 7.2 81.3 19.8 1.71 140 21.6
200 200 90 7.5 11.3 4.5 20.5 159 33.4 26.2 2140 214 8 117 26 1.87 156 23.6
220 220 98 8.1 12.2 4.9 22 176 39.5 31.1 3060 278 8.8 162 33.1 2.02 172 25.7
240 240 106 8.7 13.1 5.2 24 192 46.1 36.2 4250 354 9.59 221 41.7 2.2 188 27.8
260 260 113 9.4 14.1 5.6 26 208 53.3 41.9 5740 442 10.4 288 51 2.32 202 29.6
280 280 119 10.1 15.2 6.1 27.5 225 61 47.9 7590 542 11.1 364 61.2 2.45 218 31.1
300 300 125 10.8 16.2 6.5 29.5 241 69 54.2 9800 653 11.9 451 72.2 2.56 234 32.6
320 320 131 11.5 17.3 6.9 31 258 77.7 61 12510 782 12.7 555 84.7 2.67 248 34.1
340 340 137 12.2 18.3 7.3 33 274 86.7 68 15700 923 13.5 674 98.4 2.8 264 35.6
360 360 143 13 19.5 7.8 35 290 97 76.1 19610 1090 14.2 818 114 2.9 278 37.2
380 380 149 13.7 20.5 8.2 37 306 107 84 24010 1260 15 975 131 3.02 294 38.7
400 400 155 14.4 21.6 8.6 38.5 323 118 92.4 29210 1460 15.7 1160 149 3.13 308 40.2
425 425 163 15.3 23 9.2 41 343 132 104 36970 1740 16.7 1440 176 3.3 328 42.2
450 450 170 16.2 24.3 9.7 43.5 363 147 115 45850 2040 17.7 1730 203 3.43 348 44
475 475 178 17.1 25.6 10.3 45.5 384 163 128 56480 2380 18.6 2090 235 3.6 366 46
500 500 185 18 27 10.8 48 404 179 141 68740 2750 19.6 2480 268 3.72 384 47.8
550 550 200 19 30 11.9 52.5 445 212 166 99180 3610 21.6 3490 349 4.02 424 51.8
600 600 215 21.6 32.4 13 57.5 485 254 199 139000 4630 23.6 4670 434 4.3 460 55.4



جدول اشتال تیرآهن HEB

تیرآهن‌های HEB یکی از انواع تیرآهن‌های هاش هستند که به دلیل داشتن بال‌های پهن و ضخیم، توانایی تحمل بارهای سنگین را دارند. این ویژگی باعث می‌شود که تیرآهن‌های HEB برای استفاده در سازه‌های بزرگ و سنگین مانند پل‌ها، ستون‌ها و اسکلت‌های فلزی ایده‌آل باشند. استفاده از جدول اشتال تیرآهن HEB به مهندسان کمک می‌کند تا مشخصاتی مانند ارتفاع، عرض بال‌ها، ضخامت جان و وزن هر متر تیرآهن را به‌طور دقیق بررسی کنند و تیرآهن مناسب برای پروژه‌های خود را انتخاب کنند. در ادامه جدول اشتال تیرآهن HEB را می‌نوانید مشاهده کنید.

HEB h
mm		 b
mm		 s
mm		 t
mm		 r
mm		 c
mm		 H-2c
mm		 A
cm2		 G
Kg/m		 Jx
cm4		 Wx
cm3		 Ix
cm		 JY
cm4		 WY
cm3		 IY
cm		 A1
mm		 RT
mm
100 100 100 6 10 12 22 56 26 20.4 450 89.9 4.16 167 33.5 2.53 27.8 27.8
120 120 120 6.5 11 12 23 74 34 26.7 864 144 5.04 318 52.9 3.06 33.4 33.4
140 140 140 7 12 12 24 92 43 33.7 1510 216 5.93 550 78.5 3.58 38.9 38.9
160 160 160 8 13 15 28 104 54.3 42.6 2490 311 6.78 889 111 4.05 44.4 44.4
180 180 180 8.5 14 15 29 122 65.3 51.2 3830 426 7.66 1360 151 4.57 49.9 49.9
200 200 200 9 15 18 33 134 78.1 61.3 5700 570 8.54 2000 200 5.07 55.5 55.5
220 220 220 9.5 16 18 34 152 91 71.5 8090 736 9.43 2840 258 5.59 61 61
240 240 240 10 17 21 38 164 106 83.2 11260 938 10.3 3920 327 6.08 66.6 66.6
260 260 260 10 17.5 24 41.5 177 118 93 14920 1150 11.2 5130 395 6.58 72.2 72.2
280 280 280 10.5 18 24 42 196 131 103 19270 1380 12.1 6590 471 7.09 77.6 77.6
300 300 300 11 19 27 46 208 149 117 25170 1680 13 8560 571 7.58 83.2 83.2
320 320 300 11.5 20.5 27 47.5 225 161 127 30820 1930 13.8 9240 616 7.57 83.1 83.1
340 340 300 12 21.5 27 48.5 243 171 134 36660 2160 14.6 9690 646 7.53 82.9 82.9
360 360 300 12.5 22.5 27 49.5 261 181 142 43190 2400 15.5 10140 676 7.49 82.7 82.7
400 400 300 13.5 24 27 51 298 198 155 57680 2880 17.1 10820 721 7.4 82.3 82.3
450 450 300 14 26 27 53 344 218 171 79890 3550 19.1 11720 781 7.33 81.9 81.9
500 500 300 14.5 28 27 55 390 239 187 107200 4290 21.2 12620 842 7.27 81.6 81.6
550 550 300 15 29 27 56 438 254 199 136700 4970 23.2 13080 872 7.17 81.1 81.1
600 600 300 15.5 30 27 57 486 270 212 171000 5700 25.2 13530 902 7.08 80.7 80.7
650 650 300 16 31 27 58 534 286 225 210600 6480 27.1 13980 932 6.99 80.2 80.2
700 700 300 17 32 27 59 582 306 241 256900 7340 29 14440 963 6.87 79.6 79.6
800 800 300 17.5 33 30 63 674 334 262 359100 8980 32.8 14900 994 6.68 78.7 78.7
900 900 300 18.5 35 30 65 770 371 291 494100 10980 36.5 15820 1050 6.53 77.9 77.9
1000 1000 300 19 36 30 66 868 400 314 644700 12890 40.1 16280 1090 6.38 77 77



جدول اشتال تیرآهن HEA

تیرآهن‌های HEAنیز از خانواده تیرآهن‌های هاش (H) هستند، با این تفاوت که بال‌های آن‌ها نازک‌تر از تیرآهن‌های HEB است. این ویژگی باعث می‌شود که تیرآهن‌های HEA برای پروژه‌هایی که به مقاومت بالا با وزن کمتر نیاز دارند، مناسب‌تر باشند. به دلیل وزن سبک‌تر، تیرآهن‌های HEA در کاهش هزینه‌هاو تسهیل فرآیند ساخت و ساز بسیار کاربردی هستند. با استفاده از جدول اشتال تیرآهن HEA، اطلاعات دقیقی مانند ارتفاع، عرض بال‌ها، ضخامت و وزن هر متر تیرآهن در اختیار قرار می‌گیرد. این اطلاعات به مهندسان کمک می‌کند تا تیرآهن مناسب برای پروژه‌هایی که به مقاومت متوسط نیاز دارند، انتخاب کنند. تیرآهن‌های HEA بیشتر در پروژه‌های ساختمانی و صنعتی که نیاز به تیرآهن‌های سبک و مقاوم دارند، استفاده می‌شود و به دلیل وزن کم، نصب و حمل‌ونقل آن‌ها راحت‌تر است.

HEA b
mm		 h
mm		 s
mm		 t
mm		 r
mm		 c
mm		 H-2c
mm		 A
cm2		 G
Kg/m		 Jx
cm4		 Wx
cm3		 Ix
cm		 JY
cm4		 WY
cm3		 IY
cm		 A1
mm		 RT
mm
100 100 96 5 8 12 20 80 21.2 16.7 349.2 72.76 4.06 133.8 41.14 2.51 33.68 35.06
120 120 114 5 8 12 20 98 25.3 19.9 606.2 106.3 4.89 230.9 58.85 3.02 34.06 35.06
140 140 133 5.5 8.5 12 20.5 116 31.4 24.7 1033 155.4 5.73 389.3 84.85 3.52 32.21 36.56
160 160 152 6 9 15 24 134 38.8 30.4 1673 220.1 6.57 615.6 117.6 3.98 29.78 41.57
180 180 171 6 9.5 15 24.5 152 45.3 35.5 2510 293.6 7.45 924.6 156.5 4.52 28.83 42.57
200 200 190 6.5 10 18 28 170 53.8 42.3 3692 388.6 8.28 1336 203.8 4.98 26.89 47.59
220 220 210 7 11 18 29 188 64.3 50.5 5410 515.2 9.17 1955 270.6 5.51 24.85 50.09
240 240 230 7.5 12 21 33 206 76.8 60.3 7763 675.1 10.05 2769 351.7 6.00 22.70 56.10
260 260 250 7.5 12.5 24 36.5 225 86.8 68.2 10450 836.4 10.97 3668 430.2 6.50 21.77 60.62
280 280 270 8 13 24 37 244 97.3 76.4 13670 1013 11.86 4763 518.1 7.00 20.99 62.12
300 300 290 8.5 14 27 41 262 112.5 88.3 18260 1260 12.74 6310 641.2 7.49 19.43 68.13
320 300 310 9 15.5 27 42.5 279 124.4 97.6 22930 1479 13.58 6985 709.7 7.49 17.98 71.63
340 300 330 9.5 16.5 27 43.5 297 133.5 105 27690 1678 14.40 7436 755.9 7.46 17.13 74.13
360 300 350 10 17.5 27 44.5 315 142.8 112 33090 1891 15.22 7887 802.3 7.43 16.36 76.63
400 300 390 11 19 27 46 352 159.0 125 45070 2311 16.84 8564 872.9 7.34 15.32 80.63
450 300 440 11.5 21 27 48 398 178.0 140 63720 2896 18.92 9465 965.5 7.29 14.39 85.13
500 300 490 12 23 27 50 444 197.5 155 86970 3550 20.98 10370 1059 7.24 13.60 89.63
550 300 540 12.5 24 27 51 492 211.8 166 111900 4146 22.99 10820 1107 7.15 13.29 92.13
600 300 590 13 25 27 52 540 226.5 178 141200 4787 24.97 11270 1156 7.05 12.98 94.63
650 300 640 13.5 26 27 53 588 241.6 190 175200 5474 26.93 11720 1205 6.97 12.69 97.13
700 300 690 14.5 27 27 54 636 260.5 204 215300 6241 28.75 12180 1257 6.84 12.25 100.1
800 300 790 15 28 30 58 734 285.8 224 303400 7682 32.58 12640 1312 6.65 12.03 106.1
900 300 890 16 30 30 60 830 320.5 252 422100 9485 36.29 13550 1414 6.50 11.51 111.1
1000 300 990 16.5 31 30 61 928 346.8 272 553800 11190 39.96 14000 1470 6.35 11.37 113.6

کاربرد‌های جدول اشتال تیرآهن

یکی از مهم‌ترین کاربرد‌های جدول اشتال تیرآهن، انتخاب دقیق تیرآهن بر اساس نیاز‌های سازه‌ای است. این جدول اطلاعات کاملی از جمله ابعاد، وزن، ممان اینرسی و ظرفیت باربری تیرآهن‌ها را ارائه می‌دهد که برای طراحی سازه‌های مقاوم و ایمن ضروری هستند. مهندسان می‌توانند با استفاده از این اطلاعات، تیرآهن مناسب را با در نظر گرفتن نوع بارگذاری، شرایط محیطی و استاندارد‌های ساختمانی انتخاب کنند. این امر علاوه بر افزایش ایمنی، از تحمیل هزینه‌های اضافی به پروژه نیز جلوگیری می‌کند.
استفاده از جدول اشتال به بهینه‌سازی وزن و هزینه‌های ساخت کمک می‌کند. این جدول به طراحان امکان می‌دهد مقدار دقیق تیرآهن مورد نیاز برای پروژه را محاسبه کرده و از افزایش بی‌رویه وزن سازه و هزینه‌های غیرضروری جلوگیری کنند. همچنین، با بررسی مشخصات فنی مانند ممان اینرسی و مقاومت مقاطع فولادی، مهندسان می‌توانند تیرآهن‌هایی را انتخاب کنند که بیشترین استحکام را با حداقل وزن ممکن ارائه دهند. این موضوع تأثیر مستقیمی بر عملکرد سازه و طول عمر آن دارد.

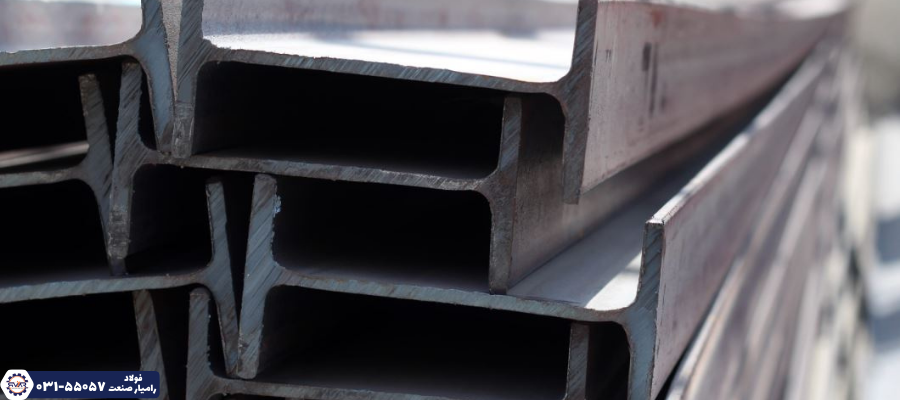

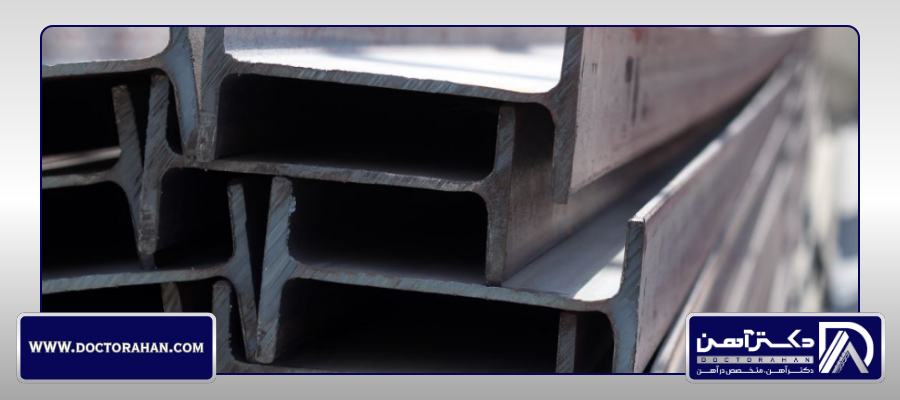

کاربرد‌های جدول اشتال تیرآهن


بررسی پارامتر‌های کلیدی در جدول اشتال تیرآهن

برای استفاده صحیح از جدول اشتال تیرآهن و انجام محاسبات دقیق، شناخت پارامتر‌های کلیدی آن ضروری است. این پارامتر‌ها شامل ابعاد تیرآهن، وزن، ممان اینرسی و سطح مقطع هستند که هر یک تأثیر مستقیمی بر استحکام، ایمنی و عملکرد سازه دارند. درک صحیح این مشخصات به مهندسان کمک می‌کند تا بهترین گزینه را برای پروژه‌های ساختمانی و صنعتی انتخاب کنند.
h = ارتفاع جان تیرآهن b = عرض بال
s = ضخامت جان r = شعاع انحناء داخل جان به بال
c = ضخامت بال + انحناء داخلی h-۲c = ارتفاع جان – ضخامت دوبال
A = محیط سطح مقطع G = وزن یک متر
 Jx= ممان اینرسی محور x Wx = مدول مقطع محور x
Ix = شعاع چرخش در محور x (ژیراسیون) JY = ممان اینرسی محور y
WY = مدول مقطع محور y IY = شعاع چرخش محور y (ژیراسیون)
A۱ = مساحت سطح مقطع RT = شعاع تنش

ابعاد تیرآهن و تأثیر آن در انتخاب مقاطع

یکی از مهم‌ترین اطلاعات درج‌شده در جدول اشتال، ابعاد تیرآهن است که شامل ارتفاع جان (h)، عرض بال (b)، ضخامت جان (d) و ضخامت بال (t) می‌شود. این ابعاد تعیین می‌کنند که هر تیرآهن چه اندازه‌ای دارد و چگونه در ساختار سازه قرار می‌گیرد. انتخاب صحیح ابعاد تأثیر مستقیمی بر تحمل بار و استحکام سازه دارد، زیرا تیرآهن‌های بزرگ‌تر و ضخیم‌تر معمولاً ظرفیت باربری بیشتری دارند.


وزن تیرآهن و تأثیر آن در محاسبات سازه‌ای

یکی دیگر از پارامتر‌های مهم جدول اشتال، وزن تیرآهن است که بر حسب کیلوگرم بر متر محاسبه می‌شود. این مشخصه برای تعیین بار کلی سازه، میزان تحمل بار و هزینه‌های حمل و نصب اهمیت دارد. وزن بالاتر می‌تواند نشان‌دهنده مقاومت بیشتر باشد، اما در برخی موارد، استفاده از تیرآهن‌های سبک‌تر با مقاومت مناسب، می‌تواند بهینه‌تر و اقتصادی‌تر باشد. با استفاده ازاین جدول شما می‌توانید نتایج محاسبات بدست آمده از جدول وزن تیرآهن اطمینان حاصل کنید.
جدول وزن تیرآهن

ممان اینرسی و نقش آن در استحکام تیرآهن

ممان اینرسی یکی از فاکتور‌های حیاتی در طراحی سازه‌های فولادی است که مقاومت تیرآهن را در برابر خم‌شدگی و تغییر شکل نشان می‌دهد. مقدار بالاتر ممان اینرسی نشان‌دهنده این است که تیرآهن می‌تواند بار‌های بیشتری را بدون تغییر شکل زیاد تحمل کند. بنابراین، در پروژه‌هایی که سازه تحت بار‌های سنگین قرار دارد، باید از تیرآهن‌هایی با ممان اینرسی بالا استفاده شود.


سطح مقطع و میزان تأثیر بر پایداری سازه

یکی دیگر از مشخصه‌های مهم جدول اشتال، سطح مقطع تیرآهن است که میزان فضای اشغال‌شده توسط تیرآهن در سازه را نشان می‌دهد. این پارامتر به صورت مستقیم با استحکام و پایداری سازه مرتبط است و نقش مهمی در انتقال نیرو‌ها و توزیع بار‌ها در اسکلت ساختمان ایفا می‌کند. هرچه سطح مقطع بیشتر باشد، مقاومت تیرآهن در برابر فشار و تنش افزایش می‌یابد.
با در نظر گرفتن این پارامتر‌ها و استفاده از اطلاعات جدول اشتال، مهندسان و طراحان می‌توانند انتخابی بهینه و مطمئن برای تیرآهن‌های مورد نیاز پروژه داشته باشند و از ایمنی، دوام و کارایی سازه اطمینان حاصل کنند.

بررسی تفاوت‌های تیرآهن(I) و تیرآهن هاش (H)

تیرآهن‌های I و H (هاش) از پرکاربردترین مقاطع فولادی در سازه‌های فلزی هستند، اما از نظر شکل ظاهری و عملکرد تفاوت‌هایی دارند. تیرآهن I شکل دارای بال‌هایی با شیب داخلی است که در قسمت بیرونی نازک‌تر و در داخل ضخیم‌تر می‌شوند. این ویژگی باعث افزایش تحمل فشار مستقیم و مقاومت در برابر کشش می‌شود، اما به دلیل سطح مقطع باریک، مقاومت کمی در برابر چرخش دارد.
در مقابل، تیرآهن هاش (H شکل) دارای بال‌هایی بدون شیب و موازی است که جوشکاری آن را ساده‌تر می‌کند و به دلیل سطح مقطع گسترده‌تر، مقاومت بالاتری در برابر چرخش و نیرو‌های خمشی دارد. همچنین، تیرآهن هاش خواص مکانیکی بهتری نسبت به وزن خود ارائه می‌دهد که باعث کاهش میزان مصرف تیرآهن و صرفه‌جویی در زمان ساخت می‌شود.


درنهایت

جدول اشتال تیرآهن یک ابزار ضروری برای انتخاب تیرآهن مناسب در پروژه‌های ساختمانی است. این جدول با ارائه اطلاعات دقیق درباره ابعاد، وزن و مشخصات فنی تیرآهن‌ها، به مهندسان کمک می‌کند تا تصمیم‌گیری درستی داشته باشند و سازه‌ای ایمن، مقاوم و بهینه بسازند.
همان‌طور که برای محاسبه وزن میلگرد از جدول اشتال میلگرد استفاده می‌شود، این جدول نیز برای بررسی استاندارد بودن تیرآهن‌های کارخانه‌های مختلف و انتخاب بهترین گزینه براساس استاندارد‌های بین‌المللی کاربرد دارد. در نهایت، استفاده از این مرجع کلیدی باعث دقت بیشتر در طراحی، کاهش هزینه‌ها و افزایش کیفیت ساخت خواهد شد. جهت کسب اطلاعات بیشتر در خصوص انواع تیرآهن می‌توانید با شماره با کارشناسان ما در ارتباط باشد.

سوالات متداول درباره جدول اشتال تیرآهن

جدول اشتال تیرآهن چه اطلاعاتی را در اختیار ما قرار می‌دهد؟

اطلاعاتی مانند ابعاد مقطع، وزن واحد طول، سطح مقطع، ممان اینرسی و مشخصات هندسی تیرآهن را ارائه می‌دهد.

چگونه از جدول اشتال برای بررسی ابعاد تیرآهن استفاده کنیم؟

با تطبیق ابعاد واقعی تیرآهن با مقادیر درج‌شده در جدول می‌توان مشخصات مقطع را بررسی و اختلاف احتمالی را شناسایی کرد.

آیا وزن تیرآهن در جدول اشتال درج شده است؟

بله، وزن واحد طول انواع مقاطع تیرآهن در جدول اشتال بر حسب کیلوگرم بر متر مشخص شده است.

آیا جدول اشتال برای انتخاب تیرآهن مناسب در سازه کاربرد دارد؟

بله، مشخصات هندسی ارائه‌شده در جدول می‌تواند یکی از منابع مورد استفاده مهندسان برای انتخاب و بررسی مقاطع فولادی باشد.

ممان اینرسی در جدول اشتال تیرآهن چه کاربردی دارد؟

ممان اینرسی یکی از مشخصات هندسی مهم مقطع است که در بررسی مقاومت و رفتار تیرآهن در برابر خمش مورد استفاده قرار می‌گیرد.

آیا مشخصات تیرآهن‌های مختلف در جدول اشتال با یکدیگر تفاوت دارد؟

بله، هر مقطع با توجه به نوع پروفیل و ابعاد آن، مشخصات هندسی و وزنی متفاوتی دارد.

0
