در دنیای ساختوساز مدرن، استحکام و زیبایی دو اصل جدانشدنیاند و پروفیلها دقیقاً در نقطه تلاقی این دو قرار میگیرند. این مقاطع فلزی که در اشکال و ابعاد گوناگون تولید میشوند، ستون فقرات بسیاری از سازهها را تشکیل میدهند؛ از برجهای بلندمرتبه گرفته تا درب و پنجرههای ساده ساختمانی. تنوع بالا، دوام قابلتوجه و قابلیت استفاده در شرایط مختلف، پروفیل را به یکی از اساسیترین مصالح در پروژههای ساختمانی و تولید تجهیزات فلزی تبدیل کرده است. به همین دلیل، شناخت دقیق این محصول و آگاهی از کاربردهای آن برای مهندسان و فعالان حوزه ساختوساز اهمیتی انکارناپذیر دارد. در ادامه به این پرسش میپردازیم که پروفیل چیست و چه نقشی در کیفیت و مقاومت سازهها ایفا میکند.
تاریخچه استفاده از پروفیل
پیش از اینکه به این سوال پاسخ بدهیم که پروفیل چیست، بهتر است با تاریخچه استفاده این قطعه در ساختمان سازی آشنا شویم. پروفیل در ایران برای اولین بار در ساخت درب و پنجره مورد استفاده قرار گرفت. علت این امر نیز افزایش ناگهانی جمعیت و نیاز به خانه پس از جنگ جهانی دوم بود.
اما اگر به صورت کلی به تاریخچه پیدایش این محصول نگاه کنیم، باید به جنگ جهانی دوم برگردیم. اولین کارخانه تولید کننده پروفیل در جهان متعلق به شخصی به نام مانسمن بود. این کارخانه با ایجاد سوراخ های اریب شکل در رول های ورق، پروفیل را تولید میکرد.
پس از سال ها با پیشرفت تکنولوژی، پروفیل ها به صورت مقاطعی با سطح مقطع توخالی و بدون درز تولید شدند. به این ترتیب استفاده از پروفیل در ساختمان سازی و صنایع مختلف مورد استقبال قرار گرفت.
پروفیل چیست؟
پروفیل مقطع توخالی آهنی است که برای افزایش استحکام سازه مورد استفاده قرار میگیرد. پروفیل ها در اشکال مختلفی تولید میشوند که هر کدام کاربردهای خاص خود را دارند. اما به طور کلی پروفیل ها در دو دسته ساختمانی و صنعتی تقسیمبندی میشوند.
انواع پروفیل چیست؟
پروفیل به مقاطع فولادی یا آلومینیومی گفته میشود که سطح مقطع یکسانی در طول خود دارند و در شکلهای متنوعی مانند مربع، مستطیل، دایره، U، I و H تولید میشوند. مهمترین ویژگی پروفیلها، استحکام بالا در کنار وزن مناسب است که باعث شده به یکی از پرکاربردترین مصالح در ساختمانسازی، صنایع فلزی، خودروسازی و تولید تجهیزات صنعتی تبدیل شوند.
به زبان ساده، پروفیلها همان قطعاتی هستند که برای ساخت درب و پنجره فلزی، ستونها، تیرها، نردهها، سقفهای سوله و حتی سازههای سنگین مانند پلها استفاده میشوند. این محصولات به دو دسته اصلی پروفیل ساختمانی و پروفیل صنعتی تقسیم میشوند. به دلیل اهمیت بالای این محصول در پروژههای عمرانی، شناخت انواع پروفیل و ویژگیهای آنها به شما کمک میکند انتخابی هوشمندانه و اقتصادی داشته باشید.
| نوع پروفیل | کاربرد | توضیحات |
|---|---|---|
| قوطی مربعی | ساخت درب، پنجره، نرده، پایه تابلو | مقطع مربعی شکل، با استحکام و ظاهر منظم |
| قوطی مستطیلی | سازههای فلزی سبک، اسکلتسازی | دارای دو ضلع بلندتر، مناسب برای تحمل بار در یک جهت |
| پروفیل زد (Z) | سقفهای شیروانی، سالنهای صنعتی | مقطع Z شکل، برای سازههای سبک و بارهای افقی |
| آبرو | جمعآوری و هدایت آب باران از پشتبام | مقطع نیمدایره یا مربعی، نصب در لبه سقفها |
| سی پرلین (C) | سقفهای سوله، سالنهای صنعتی | مقطع C شکل، نصب بین ستونها جهت تحمل سقف |
| نبشی | اتصال تیرها، چارچوبها، ساخت اسکلت فلزی | با دو بال عمود بر هم، در سازههای نگهدارنده کاربرد دارد |
| ناودانی | سازههای صنعتی، تقویت درب و پنجره | شبیه حرف U، برای انتقال بار و قابسازی |
| تیرآهن | ساخت اسکلت اصلی ساختمان | انواع IPE و H، تحمل بارهای سنگین سقف و طبقات |
| پروفیل درب و پنجره | قابسازی پنجره و چهارچوب درها | ابعاد دقیق و ظریف، مناسب برای اتصالات دقیق |

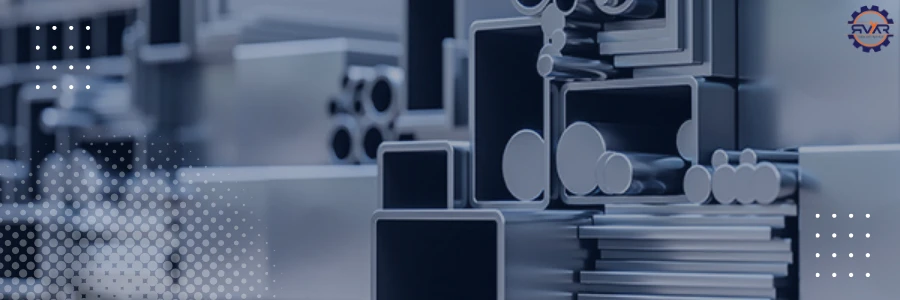

پروفیلهای ساختمانی
پروفیل ساختمانی به گروهی از مقاطع فولادی گفته میشود که بهطور اختصاصی در صنعت ساختمانسازی کاربرد دارند. این مقاطع به دلیل مقاومت بالا، تنوع در سایز و شکل و قابلیت استفاده در بخشهای مختلف سازه، از پرمصرفترین محصولات فولادی به شمار میروند. ضخامت رایج پروفیلهای ساختمانی معمولاً بین ۲ تا ۴ میلیمتر است و همین ویژگی باعث شده تا در بخشهایی مانند اسکلت فلزی، ستونها، تیرها و حتی اجزای فرعی ساختمان به کار گرفته شوند.
تقسیمبندی پروفیلهای ساختمانی بر اساس روش تولید و سطح مقطع انجام میشود. روشهای تولید شامل نورد گرم، نورد سرد و پروفیل مرکب است که هرکدام ویژگیها و کاربردهای مخصوص به خود دارند.
انواع پروفیل ساختمانی بر اساس روش تولید
- پروفیل نورد گرم
در این روش، از شمش فولادی گرم برای تولید پروفیل استفاده میشود. این مقاطع معمولاً توخالی یا بسته هستند و به دلیل استحکام بالا در برابر فشارهای خارجی، در بخشهای اصلی سازه نظیر تیرآهن، ناودانی و میلگرد مورد استفاده قرار میگیرند. - پروفیل نورد سرد
در تولید این مدل، برخلاف روش نورد گرم، از ذوب فولاد استفاده نمیشود. بلکه ورقهای فولادی سرد را خم یا پرس کرده و به شکل دلخواه در میآورند. این نوع پروفیلها مقاومت کمتری نسبت به مدل گرم دارند و بیشتر در کارهای سبک ساختمانی مانند ساخت سقفهای کاذب، چارچوب در و پنجره و پوششهای جانبی کاربرد دارند. اما نام اصلی این نوع پروفیل چیست؟ به پروفیل نورد سرد در ساختمان سازی، ناودانی نیز گفته می شود. در اصل ناودانی یکی از پروفیلهای Uشکل است که میتواند به روش نورد گرم یا سرد تولید شود. - پروفیل مرکب
این مدل ترکیبی از نورد گرم و سرد است و بیشتر در مقاطع دوبل مانند نبشی دوبل و ناودانی دوبل تولید میشود. پروفیلهای مرکب برای پروژههایی استفاده میشوند که نیاز به استحکام بالا و طراحی خاص دارند.
پیشنهاد می کنیم برای مطالعه بیشتر در این باره به مطلب " انواع پروفیل ساختمانی " مراجعه کنید.
فرآیند تولید پروفیل
فرآیند تولید پروفیل با آمادهسازی کلافهای فولادی آغاز میشود؛ به این صورت که کلافها در دستگاههای برش تماماتوماتیک یا نیمهاتوماتیک قرار میگیرند تا به نوارهایی با عرض مشخص تبدیل شوند. این دستگاهها از بخشهایی مانند کلافگیر، صافکننده ورق، گیوتین، غلتکهای هدایت و تغذیه، تیغههای برش و نوارجمعکن تشکیل شدهاند. پس از قرارگیری کلاف روی کلافگیر و باز شدن طوقهها، سر ورق از میان غلتکهای صافکننده عبور میکند تا کاملاً تخت و یکنواخت شود.
سپس توسط گیوتین برش ابتدایی انجام میگیرد تا برای مراحل بعدی آماده باشد. در ادامه، غلتکهای تغذیه ورق را به سمت شافتهای اصلی مجهز به تیغههای سختکاریشده هدایت میکنند و عملیات برش دقیق نوارها هنگام عبور ورق از بین این تیغهها صورت میگیرد. نوارهای بریدهشده توسط شافتهای جداکننده به جلو حرکت کرده و در نهایت به نوارجمعکن منتقل میشوند تا بهصورت منظم جمعآوری و دستهبندی شوند. این نوارها سپس برای شکلدهی نهایی و تبدیل به انواع پروفیل، به سایر بخشهای خط تولید ارسال میشوند.
پروفیلهای صنعتی چیست؟
پروفیل صنعتی به دستهای از مقاطع فولادی یا آلیاژی گفته میشود که به دلیل داشتن استحکام کششی و فشاری بالا، دقت ابعادی مناسب و قابلیت ماشینکاری، بیشتر در صنایع سنگین و پیشرفته به کار میروند. برخلاف پروفیلهای ساختمانی که تمرکز آنها بر استفاده در پروژههای عمرانی و ساختوساز است، پروفیلهای صنعتی در حوزههایی مثل خودروسازی، صنایع نظامی، پتروشیمی، ساخت ماشینآلات، تجهیزات پزشکی و لوازم خانگی کاربرد دارند.
این نوع پروفیلها معمولاً در ضخامتهای بالاتر و با کیفیت فولاد متفاوت تولید میشوند و میتوانند فشار، ضربه و تغییرات دمایی شدید را تحمل کنند. به عنوان مثال، در ساخت شاسی خودرو، اسکلت ماشینآلات سنگین، تجهیزات حملونقل ریلی و قطعات صنعتی خاص از پروفیلهای صنعتی استفاده میشود.
انواع قوطی و پروفیل چیست؟
قوطی صنعتی
یکی از انواع قوطی یا پروفیل سنگین که در صنایع مختلف از جمله ساخت سازه های فلزی بزرگ، صنایع نظامی، تابلوهای تبلیغاتی، پل ها و … استفاده می شود. همچنین از این محصول در قسمت های مختلف یک سازه مثل کارخانه، به عنوان ستون و باکس های فلزی استفاده می کنند. قوطی صنعتی ابعاد بزرگ و استحکام بالایی دارد. به همین دلیل از توان باربری و استحکام کششی بالایی برخوردار می باشد.
قوطی مبلی
قوطی مبلی به پروفیل سبک نیز شهرت دارد. از این نوع پروفیل در ساخت مبلمان، لوازم خانگی، اگزوز، دوچرخه و کانکس استفاده می کنند. قیمت قوطی مبلی یا پروفیل سبک، بر اساس وزن آن مشخص می شود. اما عموما این محصول با ورق سرد در ضخامت 0.7 تا 1.5 میلی متر تولید می شود. سطح مقطع این محصول فولادی به شکل های سه گوش، چهارگوش و دایره می باشد.
قوطی گالوانیزه
پروفیل گالوانیزه چیست؟ در واقع نوعی پروفیل فولادی است که سطح آن با لایهای از فلز روی پوشانده میشود. پوشش گالوانیزه به سبب خاصیت شیمیایی و فیزیکی خاصی که دارد، مانع از زنگ زدگی محصولات می شود. قوطی گالوانیزه نیز به دلیل داشتن این ویژگی در صنایع مختلف کاربرد دارد.
از اصلی ترین کاربردهای پروفیل گالوانیزه می توان به صنایع کشاورزی و گلخانه ها اشاره کرد. اما پرکاربرد ترین نوع این پروفیل چیست؟ پرکاربردترین نوع این محصول عبارت است از پروفیل U گالوانیزه، پروفیل H گالوانیزه، پروفیل نیمدایره و ….

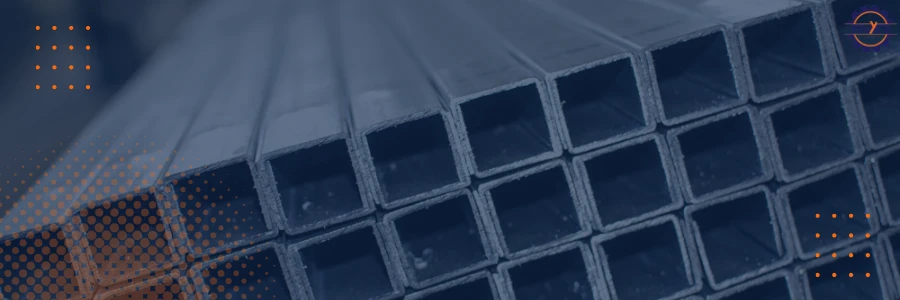

انواع دیگر پروفیل کدام است؟
همانطور که گفتیم پروفیل ها بر اساس کاربردی که دارند در دو نوع ساختمانی و صنعتی تقسیم بندی می شوند. اما این محصول فولادی با توجه به شکل ظاهری نیز به دو نوع باز و بسته تقسیم بندی خواهد شد.
- پروفیل بسته : این نوع مقطع فولادی شامل پروفیل لوله و قوطی، پروفیل درب و پنجره، پروفیل یوپی وی سی و … می باشد.
- پروفیل باز: انواع تیرآهن، میلگرد، تسمه، نبشی، ناودانی و … در دسته پروفیل باز قرار می گیرند.
معرفی انواع پروفیل باز و بسته
پروفیل زد Z
پروفیل زد در انواع Z18 ,Z20 و Z22 تولید می شود. از کاربردهای مختلف آن می توان به ساخت سالن های بزرگ، سوله، انبار و پارکینگ اشاره کرد.
پروفیل در و پنجره
یکی از پرکاربردترین پروفیل ها در بازار، پروفیل درب و پنجره است. انتخاب این محصول در کیفیت سازه تاثیر زیادی دارد. لازم به ذکر است که این مقطع فولادی به شکل های مختلفی تولید و به بازار عرضه می شود.
پروفیل سی (سی پرلین)
از پروفیل سی (سی پرلین)در ساختمان سازی برای پوشش سقف یا دیوار استفاده می کنند. از کاربردهای دیگر آن می توان به پوشش سقف های سبک صنعتی اتصال ستون هایی با فاصله زیاد اشاره کرد.
انواع پروفیل از نظر جنس
پروفیلها بر اساس جنس متریال نیز دستهبندی میشوند و هرکدام ویژگیها و کاربردهای خاص خود را دارند:
- پروفیل استیل
دارای مقدار بالای کروم بوده و کاملاً ضدزنگ است. مناسب برای محیطهای مرطوب، صنایع غذایی و پتروشیمی.
- پروفیل کامپوزیتی
سبک و مقاوم در برابر خوردگی و ارتعاش. تولید آن سریع و اقتصادی است، اما سوراخکاری و تنوع سطح مقطع محدود دارد.
- پروفیل گالوانیزه
دارای پوشش روی (Zn) برای مقاومت بالا در برابر زنگزدگی. معمولاً در گلخانهها، سولهها و صنایع کشاورزی استفاده میشود.
- پروفیل آلومینیومی
سبک، مقاوم و شکلپذیر؛ نوع صنعتی آن در سیستمهای تهویه و پنل خورشیدی کاربرد دارد و نوع معماری در تولید درب و پنجره و دکوراسیون.
کاربرد پروفیل چیست؟
از مهم ترین کاربردهای پروفیل می توان به موارد زیر اشاره کرد:
- از پروفیل های مربع و مستطیل شکل برای ساخت نرده های فلزی،حفاظ کنار پله ها و حفاظ های نرده ای استفاده می کنند.
- از کاربردهای دیگر پروفیل می توان به ساخت لوازم پزشکی، تخت های بیمارستانی و وسایل آزمایشگاهی اشاره کرد.
- عمده ترین کاربرد این محصول را می توان به ساخت درب و پنجره های فلزی اشاره کرد.
- از پروفیل سی و زد در ساخت سقف سوله استفاده می کنند.
در آخر
در این مطلب سعی کردیم به صورت کامل به این موضوع بپردازیم که پروفیل چیست و چه انواعی دارد؟ همانطور که اشاره شد، این مقطع فولادی در صنعت و ساختمان سازی کاربرد فراوان دارد. شما می توانید انواع قوطی و پروفیل را به صورت مستقیم از کارخانه به کمک دکتر آهن برند رسمی فولاد رامیار صنعت تهیه کنید. برای کسب اطلاعات بیشتر از قیمت روز آهن آلات با شماره 03155057 تماس بگیرید.
سوالات متداول درباره پروفیل
پروفیلها در چه ابعادی تولید میشوند؟
پروفیلها بسته به نوع و کاربرد، در طولهای شاخهای (معمولاً ۶ و ۱۲ متری) و با ضخامتها و سطح مقطعهای متنوع تولید میشوند. انتخاب ابعاد مناسب به نوع پروژه و میزان بار وارده به سازه بستگی دارد.
تفاوت پروفیل باز و بسته در چیست؟
پروفیلهای باز مانند نبشی و ناودانی دارای سطح مقطع باز هستند و بیشتر در تقویت سازهها کاربرد دارند، در حالی که پروفیلهای بسته مانند قوطی و مقاطع HSS ساختار توخالی داشته و از استحکام بالاتری در برابر فشار و پیچش برخوردارند.
آیا پروفیلها قابلیت سفارشیسازی دارند؟
بله، بسیاری از کارخانهها امکان تولید پروفیل در ضخامت، طول و حتی نوع پوشش سفارشی را فراهم میکنند تا متناسب با نیاز پروژههای خاص باشند.
پروفیل سبک و سنگین چه تفاوتی با هم دارند؟
تفاوت اصلی این دو نوع در ضخامت ورق و وزن آنهاست. پروفیلهای سنگین برای سازههایی با باربری بالا استفاده میشوند، در حالی که پروفیلهای سبک بیشتر در کاربردهای غیرسازهای یا پروژههای با فشار کمتر مورد استفاده قرار میگیرند.
آیا پروفیلها در برابر زنگزدگی مقاوم هستند؟
پروفیلهای معمولی فولادی در صورت قرارگیری در معرض رطوبت ممکن است دچار خوردگی شوند، اما انواع گالوانیزه یا پوششدار مقاومت بالاتری در برابر زنگزدگی و شرایط محیطی نامناسب دارند.
