تیرآهن i7 یا تیرآهن IPE سبک، نوعی تیرآهن است که با وزن بسیار سبک تولید میشود. این نوع تیرآهن از سایز ۱۲ تا ۲۰ سانتیمتر و با وزن ۱۰۹ تا ۲۴۷ کیلوگرم تولید و به بازار عرضه میشود. برخلاف تصورتان، تیرآهن i7 با وجود وزن نسبتاً پایین خود، مقاومت بسیار بالایی دارد. در این مطلب از دکتر آهن، برند رسمی فولاد رامیار صنعت، به بررسی کامل ویژگیها، مشخصات و استاندارد سبک به صورت کامل خواهیم پرداخت.
تیرآهن i7 یا تیرآهن سبک چیست؟
در حالت کلی تیرآهن ها از نظر وزنی به دو دسته سبک و سنگین تقسیم میشوند. این تیرآهن یک نوع از تیرآهن IPE با وزن سبک است که آن را تیر سبک i7 مینامند. این محصول از لحاظ وزنی نسبت به نوع های دیگر سبک بوده وچون براساس استاندارد های بین المللی ساخته شده مقاومت بالایی دارد. در سازمان استاندارد ملی ایران این محصول با نام INSO 16348 معرفی میشود. در صورت نیاز به اطلاعات بیشتر درباره انواع تیرآهن ها مطلب " تیرآهن چیست؟ " را مطالعه کنید.
آیا تیر سبک i7 جزء تیرآهنهای استاندارد است؟
یکی از راههای تشخیص تیرآهن اصل از تقلبی، بررسی وزن آن است. تیر سبک i7 با وجود وزن سبک خود، در دسته تیرآهنهای استاندارد قرار میگیرد. در استاندارد ملی شماره ۱۶۳۴۸ از این نوع تیر به عنوان تیرآهن نیمه سبک نیز یاد میکنند.
استاندارد ملی ایران INSO ۱۶۳۴۸، استاندارد تولید تیرآهن گرم نورد دیده نیمه سبک بال نیم پهن موازی است که در اردیبهشت سال ۱۳۹۲ تدوین و تصویب شد. طبق این استاندارد، تیرآهن i7 با وزن بسیار سبک اما اصولی تولید میشود که در بازار با عنوان تیرآهن سبک و تیرآهن نیمه سبک شناخته میشود.
ابعاد و مشخصات تیرآهن i7
منظور از ابعاد تیرآهن، سایز بال و جان آن است. به عنوان مثال منظور از تیرآهن سبک سایز ۱۶ یا تیرآهن ۱۶۰ سبک، تیرآهنی با جان ۱۶۰ میلیمتر یا ۱۶ سانتیمتر است. در جدول زیر ابعاد و مشخصات سایزهای مختلف تیر سبک را میتوانید مشاهده کنید:
| ابعاد تیرآهن نیمه سبک | ||||
| سایز تیرآهن cm | ارتفاع (جان) mm | عرض بال mm | ضخامت جان mm | ضخامت بال mm |
| ۱۲ | ۱۲۰ | ۶۳ | ۴ | ۵.۴ |
| ۱۴ | ۱۴۰ | ۷۲ | ۴.۱ | ۶.۲ |
| ۱۶ | ۱۶۰ | ۸۱ | ۴.۷ | ۶.۶ |
| ۱۸ | ۱۸۰ | ۹۰ | ۵.۳ | ۷.۲ |
| ۲۰ | ۲۰۰ | ۹۹ | ۵.۷ | ۷.۳ |
جدول وزن تیرآهن i7
یکی از عوامل موثر بر قیمت تیرآهن i7، وزن آن است. در جدول زیر میتوانید وزن هر سایز تیرآهن سبک را مشاهده کنید:
| جدول وزن تیرآهن سبک (I7) | |||
| سایز تیرآهن cm | ارتفاع (جان) mm | وزن واحد طول (وزن ۱ متر) Kg/m | وزن یک شاخه ۱۲ متری Kg/m |
| ۱۲ | ۱۲۰ | ۹.۱ | ۱۰۹.۲ |
| ۱۴ | ۱۴۰ | ۱۱.۴ | ۱۳۶.۸ |
| ۱۶ | ۱۶۰ | ۱۴.۴ | ۱۷۲.۸ |
| ۱۸ | ۱۸۰ | ۱۷.۶ | ۲۱۱.۲ |
| ۲۰ | ۲۰۰ | ۲۰.۶ | ۲۴۷.۲ |

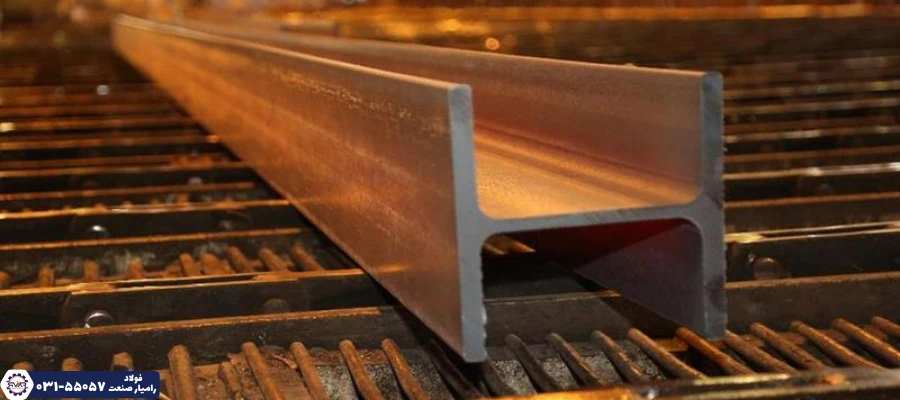

ویژگی های فیزیکی تیرآهن سبک i7
اولین ویژگی منحصر به فرد تیرآهن i7، وزن بسیار سبک و مقاومت بسیار بالای آن است. همین ویژگی سبب شده است تا استفاده از تیرآهن سبک در سازه، وزن آنها را کاهش داده و استحکام آنها را در برابر نیروهای مختلف نظیر زلزله و نیروهای خارجی دیگر، افزایش دهد.
مشخصات شیمیایی تیرآهن
یکی دیگر از نشانه های تیرآهن باکیفیت، مشخصات شیمیایی آن است. مشخصات شیمیایی و عناصر به کار رفته در ساخت تیرآهن نیمه سبک به کمک آزمایش های مختلف مورد بررسی و تایید قرار میگیرد. طبق استاندارد ملی ایران، کارخانه ذوب آهن اصفهان تیرآهن نیمه سبک را از دو نوع فولاد 275 و 295 تولید و به بازار عرضه میکند. در جدول زیر میتوانید ترکیبات شیمیایی هر کدام از این فولادها را مشاهده کنید:
| نوع فولاد | حداکثر درصد وزنی عناصر در تیر سبک | |||||||
| کربن | سیلیسیم | منگنز | فسفر | گوگرد | نیتروژن | مس | کربن معادل | |
| فولاد ۲۷۵ | ۰.۱۸ | – | ۱.۵۰ | ۰.۰۳۰ | ۰.۰۳۰ | ۰.۰۱۲ | ۰.۵۵ | ۰.۴۰ |
| فولاد ۲۹۵ | ۰.۲۰ | ۰.۵۰ | ۱.۵۰ | ۰.۰۲۵ | ۰.۰۲۵ | ۰.۰۱۲ | ۰.۵۵ | ۰.۴۵ |
لیست تولیدکنندگان تیرآهن سبک
به طور کلی تقاضا برای تیرآهن سبک نسبت به دیگر تیرآهنها در بازار کمتر است. به همین دلیل تولیدکنندگان محدودی در زمینه تولید این مقطع فولادی طویل فعالیت میکنند. از تولیدکنندههای تیرآهن i۷ در ایران میتوان به کارخانههای ذوب آهن اصفهان، گروه ملی ایران و فولاد ناب تبریز اشاره کرد.
از بین تولیدکنندگان نام برده شده، عمده تولید تیرآهن سبک، به کارخانه ذوب آهن اصفهان تعلق دارد. این کارخانه تیرآهن i7 را در سایز ۱۴ تا ۲۰ تولید و به بازار عرضه میکنند.
روشهای تشخیص تیرآهن سبک i7
همانطور که گفتیم یکی از مشخصههای تیرآهن نیمه سبک، وزن بسیار سبک آن نسبت به دیگر تیرآهنهای بازار است. در نتیجه یکی از راههای تشخیص تیرآهن سبک، بررسی وزن آن و مقایسه با وزن استاندارد است. این روش نیاز به باسکولهای دقیق داشته و به همین دلیل روش دوم را پیشنهاد میکنیم. در روش دوم کافیست علامت حک شده روی بدنه تیرآهن را بررسی کنید. همانطور که گفتیم در حال حاضر تنها سه کارخانه به صورت تخصصی تیرآهن سبک را تولید میکنند. به عنوان مثال روی تمامی تیرهای سبک کارخانه ذوب آهن میتوانید علامت اختصاری ESCO I-۷ را مشاهده کنید.جهت آشنایی بیشتر با علائم اختصاری میتوانید مطلب " علامت اختصاری تیرآهن " را مطالعه فرمایید.
قیمت تیرآهن i7 در بازار
قیمت تیرآهن i7 با توجه به وزن و برند تولیدکننده مشخص میشود. از آنجایی که وزن تیرآهن سبک نسبت به دیگر استانداردها کمتر است، در نتیجه قیمت پایینتری نیز دارد. اما لازم به ذکر است که وزن هر سایز از تیرآهن نیمه سبک، با توجه به سایز آن مشخص میشود. شما میتوانید برای اطلاع از قیمت دقیق تیرآهن سبک در سایزهای مختلف، با شماره ۰۳۱۵۵۰۵۷ تماس بگیرید تا کارشناسان ما، شما را راهنمایی کنند.
تفاوت تیرآهن سبک i7 با تیرآهن سنگین
علاوه بر وزن، تیرآهن i7 و تیر سنگین تفاوتهای دیگری نیز با یکدیگر دارند. در جدول زیر میتوانید مقایسه ویژگیهای فیزیکی این دو محصول را مشاهده کنید:
| مقایسه وزن تیرآهن سبک (I7) و تیرآهن سنگین (IPE) | |||
| سایز تیرآهن cm | ارتفاع (جان) mm | وزن واحد طول تیرآهن I7 (تیر سبک) Kg/m | وزن واحد طول تیرآهن IPE (تیرآهن معمولی) Kg/m |
| ۱۲ | ۱۲۰ | ۹.۱ | ۱۰.۴ |
| ۱۴ | ۱۴۰ | ۱۱.۴ | ۱۲.۹ |
| ۱۶ | ۱۶۰ | ۱۴.۴ | ۱۵.۸ |
| ۱۸ | ۱۸۰ | ۱۷.۶ | ۱۸.۸ |
| ۲۰ | ۲۰۰ | ۲۰.۶ | ۲۲.۴ |
از دیگر تفاوتهای تیرآهن سبک و سنگین میتوان به میزان تحمل بار آنها اشاره کرد. تحمل بار تیرآهن یکی از فاکتورهای مهمی است که در زمان استفاده از تیرآهن در سازه باید به آن توجه ویژه شود. در مطلب " نحوه محاسبه تحمل بار تیرآهن " به صورت کامل در مورد این فاکتور بسیار مهم صحبت کردهایم.
مزایای تیرآهن i7
تیرآهن I7 با بهرهگیری از طراحی بهینه و وزن سبک، انقلابی در صنعت ساختوساز ایجاد کرده است. این تیرآهن با کاهش هزینههای خرید مصالح و حملونقل، صرفهجویی قابل توجهی را برای پروژهها به ارمغان میآورد. سبکی سازه ناشی از استفاده از تیرآهن I7، بار مرده را به حداقل رسانده و به طراحی سادهتر فونداسیون کمک میکند، که این خود منجر به کاهش هزینههای کلی ساخت میشود.
علاوه بر جنبههای اقتصادی، تیرآهن I7 سرعت اجرای پروژهها را نیز به طور چشمگیری افزایش میدهد. سهولت در حمل و نقل و نصب این تیرآهنها، فرآیند ساخت را تسهیل کرده و زمان اتمام پروژه را کاهش میدهد. این ویژگی بهویژه در پروژههایی با زمانبندی فشرده حائز اهمیت است. همچنین، کاهش وزن تیرآهن I7، فشار وارده بر ستونها و دیوارهای سازه را به حداقل رسانده و به ایمنی و پایداری کلی سازه کمک شایانی میکند.
معایب تیرآهن i7
تیرآهن I7 با وجود مزایای قابل توجه، محدودیتهایی نیز دارد که در هنگام انتخاب آن برای پروژههای مختلف باید مورد توجه قرار گیرند. یکی از مهمترین معایب آن، استحکام و ظرفیت باربری کمتر نسبت به تیرآهنهای سنگینتر است. به دلیل طراحی سبک و ضخامت کمتر، این تیرآهن در پروژههایی که بارهای سنگین یا نیروهای دینامیکی بالا وجود دارد، عملکرد ضعیفتری نسبت به مدلهایی مانند IPE از خود نشان میدهد. این ویژگی باعث میشود استفاده از I7 برای سازههای پرتنش یا ساختمانهایی با فشار بسیار زیاد کمتر مناسب باشد. علاوه بر این، حساسیت بیشتر به شرایط محیطی مانند رطوبت، خوردگی یا تغییرات شدید دمایی، از دیگر معایب آن است و معمولاً نیاز به پوششهای محافظ و بازدیدهای دورهای بیشتری دارد.
از جنبههای دیگر، تیرآهن I7 در پروژههای بزرگ و صنعتی گاهی کارایی لازم را ندارد، زیرا ابعاد و ضخامت محدود آن پاسخگوی نیاز به تیرآهنهای فوق مستحکم یا سایزهای بزرگ نیست. ساختار سبکتر این تیرآهن همچنین میتواند پیچیدگی تعمیرات و هزینه نگهداری بلندمدت را افزایش دهد، چون در صورت آسیبدیدگی احتمال تغییر شکل یا ضعف موضعی بیشتر است. هرچند I7 برای پروژههای سبک تا متوسط گزینهای مقرونبهصرفه و کاربردی است، اما برای سازههایی که نیاز به ایمنی بالا، مقاومت سنگین یا دوام ویژه دارند، انتخاب دقیقتری باید انجام شود.
در آخر
ما در این نوشته به بررسی مشخصات فیزیکی، شیمیایی و قیمت تیرآهن سبک پرداختیم. همانطور که گفتیم تیرآهن سبک با وزن پایین اما طبق استاندارد ۱۶۳۴۸ تولید میشود. طبق این استاندارد، ترکیبات شیمیایی و فیزیکی تیرآهن i7 بگونهای مشخص شده است که بیشترین مقاومت را از خود نشان بدهد. اگر قصد خرید تیرآهن نیمه سبک را دارید، میتوانید با شماره ۰۳۱۵۵۰۵۷ تماس بگیرید و از قیمت روز این محصول مطلع شوید.
سوالات متداول درمورد تیرآهن i7
تیرآهن I7 برای چه نوع سازههایی کاربرد دارد؟
این محصول معمولاً در سازههایی که نیاز به استحکام بالا دارند، مانند ساختمانهای مرتفع، پلها و سازههای صنعتی، مورد استفاده قرار میگیرد.
چه تفاوتهایی بین تیرآهن I7 تولید داخل و نمونههای خارجی وجود دارد؟
تفاوت تیرآهن I7 داخلی و خارجی در کیفیت، مواد اولیه و استانداردهای تولید است. تیرآهنهای داخلی بر اساس استانداردهای ملی تولید شده و ممکن است از نظر مشخصات فنی، مقاومت و دوام با نمونههای خارجی تفاوت داشته باشند.
حداکثر طول استاندارد تیرآهن I7 چقدر است؟
طول این تیرآهن به استانداردهای تولید کارخانه و نیاز پروژه بستگی دارد. معمولاً این نوع تیرآهن در اندازههایی مانند ۱۲ متر و حتی بیشتر تولید میشود، اما طول دقیق آن بسته به سفارش مشتری و نیازهای پروژه قابل تغییر است.
