میلگردها کاربرد گسترده ای در ساخت و ساز دارند. یکی از کاربردهای اساسی این مقطع فولادی در ساخت تیرچه میباشد. میلگردهایی که به عنوان تیرچه در سازه ها مورد استفاده قرار میگیرند، نقش اساسی در مقاومت و استحکام آن سازه دارد. انتخاب بهترین میلگرد برای تیرچه باید به نظر مهندسین ناظر و همچنین نوع پروژه انجام شود. لازم به ذکر است که در صورت انتخاب اشتباه و یا استفاده از میلگرد بی کیفیت، آسیب جدی به سازه وارد خواهد شد. ما در دکتر آهن، برند رسمی فولاد رامیار صنعت به بررسی و نحوه انتخاب بهترین و مناسب ترین میلگرد برای تیرچه میپردازیم.
منظور از تیرچه چیست؟
تیرچه نوعی المان پیش ساخته در ساختمان است که به صورت افقی در تیرهای ساختمان قرار میگیرد. این تیرچهها نیروی وارد برای سازه را تحمل کرده و مقاومت سازه را در برابر این عوامل افزایش میدهد. تیرچهها به صورت افقی در کف سازه، سقف سازه، دیوارها و طبقات فرعی مورد استفاده قرار میگیرد.

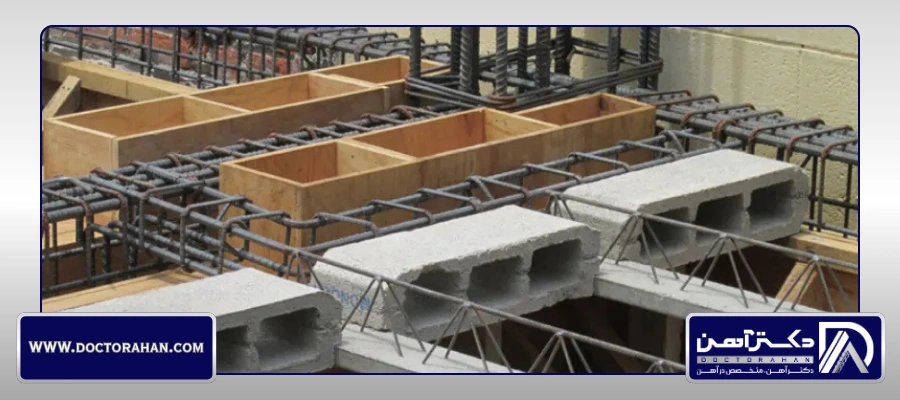

انواع میلگرد برای ساخت تیرچه کدام است؟
در انتخاب بهترین میلگرد برای تیرچه، ابتدا باید گرید مورد نظر را انتخاب کنیم. بهترین گرید برای ساخت تیرچه، گرید A2 و A3 میباشد. میلگردهای آجدار به دلیل سطح برجسته ای که دارند، به راحتی به بتن چسبیده و تحمل بار و پایداری سازه را افزایش میدهند.
در اجرای تیرچه از دو نوع میلگرد طولی و عرضی استفاده میشود. میلگردهای طولی به منظور افزایش مقاومت سازه در برابر نیروهای کششی استفاده میشود. علاوه بر این، در بالهای فوقانی تیرچه نیروهایی ناشی از وزن تیرچه، سقف، باران و برف وارد میشود. میلگردهای طولی فشار ناشی از این نیروها را کاهش میدهند. یکی دیگر از مواردی که در انتخاب بهترین میلگرد برای تیرچه باید در نظر داشته باشید، مشخصات فیزیکی و شیمیایی آن است.

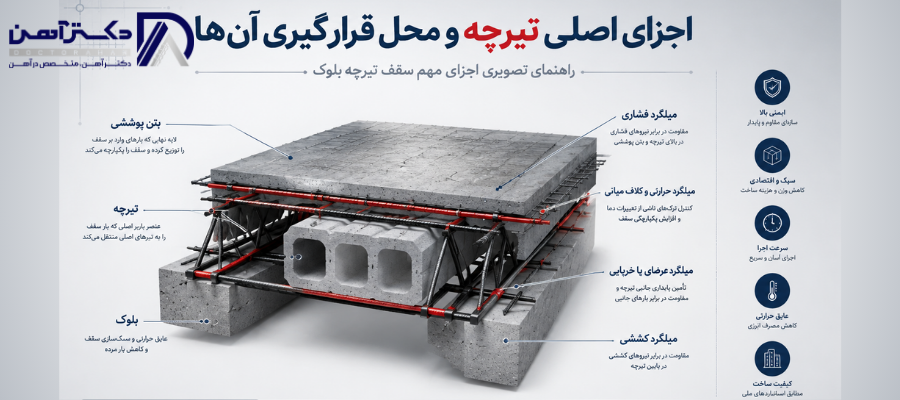

اجزای اصلی تیرچه و محل قرارگیری آنها
شناخت اجزای تیرچه و محل قرارگیری هر یک، نقش مهمی در انتخاب بهترین میلگرد برای تیرچه و اجرای صحیح سقفهای تیرچهبلوک دارد. هر بخش از تیرچه وظیفه مشخصی در تحمل بار، افزایش استحکام و جلوگیری از تغییر شکل سازه بر عهده دارد. در ادامه، مهمترین اجزای تیرچه را بهصورت خلاصه بررسی میکنیم.
تیرچه (عضو باربر اصلی)
تیرچه، اصلیترین عضو باربر سقف است که بارهای واردشده را به تیرهای اصلی ساختمان منتقل میکند. این عضو از میلگردهای مختلف و بتن تشکیل شده و انتخاب بهترین میلگرد برای تیرچه، تأثیر مستقیمی بر مقاومت و عملکرد آن دارد.
میلگرد کششی
میلگردهای کششی در قسمت پایین تیرچه قرار میگیرند و وظیفه آنها تحمل نیروهای کششی ناشی از بارگذاری است. قطر و تعداد این میلگردها با توجه به دهانه سقف و محاسبات سازه تعیین میشود.
میلگرد فشاری
میلگرد فشاری در بخش بالایی تیرچه و نزدیک بتن رویه قرار دارد. این میلگرد باعث افزایش مقاومت تیرچه در نواحی تکیهگاهی شده و از ایجاد ترکهای ناشی از تنشهای فشاری جلوگیری میکند.
میلگردهای عرضی یا خرپایی
میلگردهای خرپایی بین میلگردهای کششی و فشاری قرار میگیرند و وظیفه حفظ شکل هندسی تیرچه، انتقال نیروهای برشی و افزایش پایداری سازه را بر عهده دارند.
بلوک
بلوکها فضای بین تیرچهها را پر میکنند و اگرچه عضو باربر محسوب نمیشوند، اما با کاهش وزن سقف و ایجاد سطح مناسب برای بتنریزی، در عملکرد کلی سازه نقش مؤثری دارند.
بتن پوششی
پس از نصب تیرچه و بلوک، لایهای از بتن روی آنها اجرا میشود تا تمامی اجزا به یک مقطع یکپارچه تبدیل شوند. این بتن مقاومت خمشی سقف را افزایش داده و از میلگردها در برابر عوامل محیطی محافظت میکند.
میلگرد حرارتی و کلاف میانی
میلگردهای حرارتی در لایه بالایی بتن قرار میگیرند و از ترکخوردگی ناشی از تغییرات دما و جمعشدگی بتن جلوگیری میکنند. همچنین در دهانههای بلند، اجرای کلاف میانی باعث توزیع یکنواخت بار و کاهش خیز سقف میشود.
استفاده از بهترین میلگرد برای تیرچه چه مزایا و معایبی دارد؟
مزایای استفاده از تیرچه در سازه
- مقاومت بالا در برابر فشار و نیروهای وارده بر سازه؛
- سهولت نصب و اجرا به دلیل پیش ساخته بودن؛
- کاهش هزینهها برای مقاوم سازی سازه؛
- تنوع بالای تیرچهها؛
معایب استفاده از تیرچه در سازه
- محدودیت استفاده در برخی از شرایط آب و هوایی؛ در مناطق مرطوب احتمال زنگ زدگی میلگردهای تیرچه وجود دارد.
- محدودیت دهانه؛

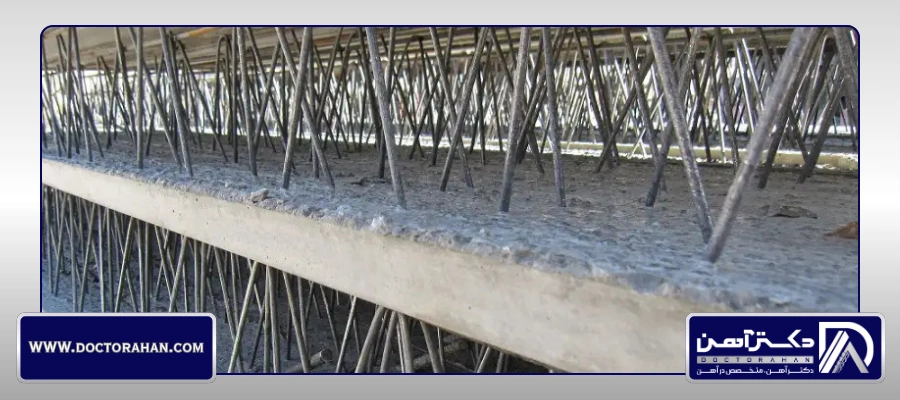

بهترین میلگرد برای تیرچه از نظر جنس و استاندارد
انتخاب بهترین میلگرد برای تیرچه باید بر اساس استانداردهای ملی و الزامات سازهای انجام شود تا سقف از مقاومت و ایمنی کافی برخوردار باشد. در اغلب پروژههای ساختمانی، میلگردهای آجدار A2 و A3 به دلیل استحکام مناسب، چسبندگی مطلوب با بتن و عملکرد مناسب در برابر نیروهای کششی و خمشی، بهترین گزینه برای اجرای تیرچه محسوب میشوند. در مقابل، میلگرد ساده A1 به دلیل سطح صاف و چسبندگی کمتر، معمولاً برای بخشهای باربر تیرچه استفاده نمیشود. انتخاب گرید مناسب باید با توجه به نقشههای سازه، دهانه سقف و میزان بار وارده انجام گیرد تا عملکرد مطلوب و دوام سازه تضمین شود.
نکات مهم انتخاب بهترین میلگرد برای تیرچه
در زمان اجرای سازه، باید بر اساس نوع طراحی پروژه، نوع تیرچه که چوبی یا فلزی است، ابعاد دهانه و … نحوه اجرای تیرچه مشخص شود. میلگرد مورد استفاده در ساخت تیرچه، میلگرد تیرچه نام دارد که از آن به منظور مقاوم سازی یک سازه استفاده میشود. در زمان انتخاب بهترین میلگرد برای تیرچه، باید شرایط آب و هوایی محیط پروژه را نیز در نظر داشته باشید. در برخی مناطق به سبب رطوبت بالای هوا، باید از میلگردهایی با مقاومت بیشتر در برابر رطوبت هوا استفاده کرد.
نکته مهم دیگر این است که بهترین میلگرد مورد استفاده در تیرچه، باید آجدار باشد. چرا که برای پر کردن فضای خالی بین تیرچهها، از بتن استفاده میکنند. میلگردهای آجدار به سبب شکل ظاهری خاصی که دارند، به بتن چسبیده و مقاومت سازه افزایش مییابد.
انواع میلگرد های تیرچه
تیرچه از قطعات مختلفی ساخته میشود. کیفیت و نوع قطعات مورد استفاده در ساخت تیرچه، اهمیت بالایی در تحمل بار آن دارند. از جمله میلگردهایی که در ساخت تیرچه مورد استفاده قرار میگیرد، میتوان به موارد زیر اشاره کرد:
- میلگرد اوتکا: این نوع میلگرد در امتداد تیرچه و به منظور تکیه گاه در تیرچه استفاده میشود. استفاده از آن از لغزش و حرکت تیرچه جلوگیری میکند.
- زیگزاگ: زیگزاگ یا گوشواره نوعی میلگرد عرضی است که عمود بر بالهای تیرچه قرار میگیرد.
- میلگرد اتصالی: میلگرد اتصالی همانطور که از نام آن مشخص است به منظور اتصال تیرها به یکدیگر و افزایش انسجام و استحکام کل تیرچه استفاده میشود.
- میلگرد ممان منفی: میلگرد ممان در بخش زیرین تیرچه استفاده میشود. استفاده از آن از ایجاد ترک در سطح تیرچه جلوگیری میکند.
- قطعات تقویتی: برخی از بخشها تیرچه حساسیت بیشتری نسبت به سایر بخشها دارد. در این بخشها از قطعات تقویتی استفاده میکنند.

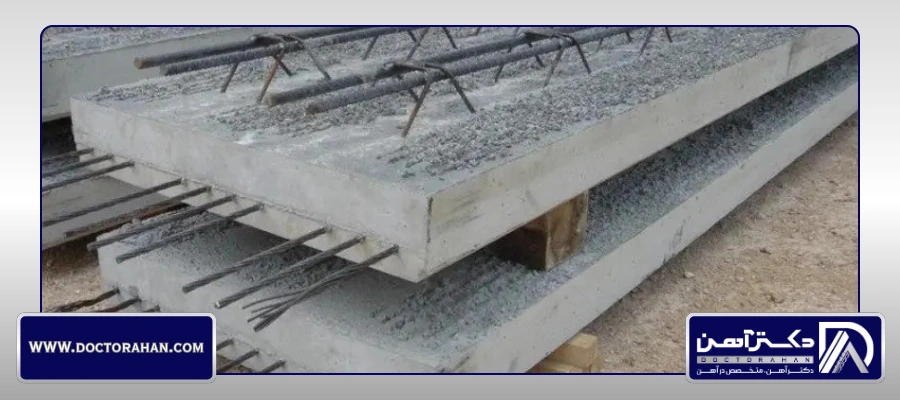

نحوه محاسبه بهترین میلگرد برای تیرچه
نحوه محاسبه میلگرد برای تیرچه بر اساس ملاحظات فنی و مهندسی انجام میشود. یکی از این روشها، استفاده از جدول مشخصات میلگرد است. اما پروژههایی با ویژگی و شرایط خاص، نحوه محاسبه متفاوتی را دارند. محاسبه بهترین میلگرد برای تیرچه باید توسط مهندسان عمران انجام شود و نیازمند دانش فنی است. در این روش وزن سازه و بارهای احتمالی محاسبه شده و بر اساس نوع تیرچه مورد نیاز، مقدار میلگرد مورد استفاده در ساخت، مشخص میشود. نحوه محاسبه میلگرد تیرچه به کمک جدول بسیار رایج بوده. برای استفاده از آن کافیست نوع تیرچه، دهانه و بارهای وارده بر سازه را بدانید. سپس میتوانید با بررسی جدول مشخصات، به راحتی میزان میلگرد را محاسبه کنید.
قوانین اجرای تیرچه که باید بدانید
به طور کلی ساخت و ساز قوانین و الزامات خاص خود را دارد. به منظور تضمین ایمنی و مقاومت سازه، باید در زمان اجرای تیرچه قوانینی را در نظر داشته باشید. در ادامه به بررسی قوانین و الزامات اجرای تیرچه پرداخته ایم:
- بهترین میلگرد برای تیرچه، گرید A2 و A3 است. طبق الزامات اجرای تیرچه، میلگرد ساده مناسب اجرای تیرچه نیست.
- محل قرارگیری میلگرد در تیرچه در میزان مقاومت آن اهمیت بالایی دارد. جایگذاری باید بر اساس نقشه انجام شود.
- در نقاطی که میلگرد باید خم شود، شعاع مجاز باید تعیین شده و از ابزارآلات استاندارد خمکاری استفاده شود.
- برای جلوگیری خوردگی میلگرد، پوشش بتنی به ضخامت 3 تا 5 سانتی متر استفاده میکنند.
- در زمان اجرای تیرچه، باید کیفیت، قطر و سلامت میلگرد بررسی و تایید شود.
- برای اتصال میلگردها باید از روشهای ذکر شده در آیین نامه استفاده کرد.
- تیرچهها باید در فواصل کمتر از 70 سانتی متر از یکدیگر قرار بگیرند.
- پوشش بتنی و خم میلگردها باید مرتبا مورد بررسی قرار بگیرند.
- با توجه به محاسبات فنی و دهانه، قطر میلگرد تعیین میشود.
جدول مشخصات میلگرد تیرچه
جدول مشخصات میلگرد تیرچه یکی از مهمترین منابع برای انتخاب میلگرد مناسب در اجرای سقفهای تیرچهبلوک و سایر سازههای بتنی است. این جدول اطلاعاتی مانند قطر و نوع میلگرد، تعداد میلگردهای موردنیاز، مشخصات فنی، ظرفیت باربری و فاصله استاندارد تیرچهها را در اختیار مهندسان و مجریان قرار میدهد. استفاده از این اطلاعات و رعایت ضوابط آییننامهای، علاوه بر افزایش ایمنی و استحکام سازه، موجب اجرای صحیح پروژه و جلوگیری از بروز مشکلات فنی در مراحل ساخت و بهرهبرداری خواهد شد.
جدول سایز میلگرد تیرچه برای میلگرد A2
در تصویر زیر جدول مربوط به تیرچه با میلگرد A2 را مشاهده میکنید.
جدول سایز میلگرد تیرچه برای میلگرد A3
تصویر زیر جدول مربوط به تیرچه با میلگرد A3 را نشان میدهد.
بهترین سایز میلگرد برای تیرچه
انتخاب بهترین میلگرد برای تیرچه تنها به نوع و گرید آن محدود نمیشود و سایز میلگرد تیرچه نیز نقش مهمی در استحکام و ایمنی سقف دارد. بهطور معمول، برای تیرچههای بتنی و سقفهای تیرچهبلوک از میلگردهای 8، 10 و 12 میلیمتری استفاده میشود و انتخاب قطر مناسب به عواملی مانند طول دهانه، میزان بار وارده، نوع تیرچه و محاسبات سازه بستگی دارد. در دهانههای بزرگتر یا پروژههایی با بارگذاری بیشتر، معمولاً از میلگردهای با قطر بالاتر استفاده میشود تا مقاومت خمشی و کششی سقف افزایش یابد. بنابراین، بهترین سایز میلگرد برای تیرچه باید مطابق نقشههای اجرایی، استانداردهای طراحی و شرایط پروژه انتخاب شود تا عملکرد و دوام سازه تضمین گردد.

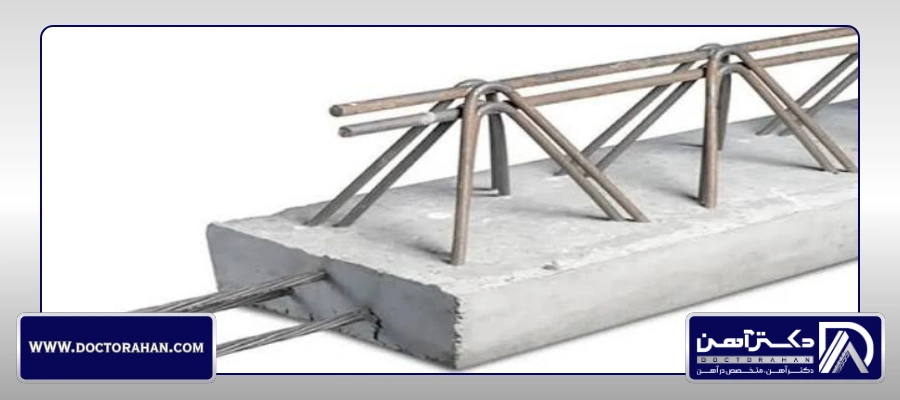

نکاتی مهم قبل از خرید بهترین میلگرد برای تیرچه
پیش از خرید بهترین میلگرد برای تیرچه، لازم است چند عامل مهم را بهدقت بررسی کنید تا علاوه بر تأمین ایمنی سازه، از تحمیل هزینههای اضافی نیز جلوگیری شود. انتخاب نوع و سایز میلگرد، گرید و استاندارد تولید، کیفیت ساخت، ظرفیت باربری موردنیاز و تطابق مشخصات محصول با نقشههای سازه از مهمترین نکاتی هستند که باید در نظر گرفته شوند. در ادامه، مهمترین نکات خرید میلگرد مناسب برای تیرچه را بهصورت کامل بررسی خواهیم کرد.
نوع پروژه را در نظر بگیرید
یکی از نکات مهم در انتخاب بهترین میلگرد برای تیرچه، بررسی نوع پروژه و الزامات مربوط به آن است. بر اساس مبحث ششم مقررات ملی، ابتدا باید ساختمان را بررسی کرده و پس از نیاز سنجی، گرید میلگرد، آج، قطر و تعداد شاخه مورد نیاز را مشخص کنید.
تطابق مشخصات فنی و اطمینان از کیفیت میلگرد
در زمان خرید بهترین میلگرد برای تیرچه، به مشخصات فنی آن دقت کافی داشته باشید. گواهی فنی میلگرد، علامت اختصاری میلگرد و سلامت ظاهری آن باید مورد بررسی قرار بگیرد. در مطلب " علامت اختصاری میلگرد " می توانید نشان اختصاصی انواع برندها را مشاهده کنید.
بررسی ظاهری میلگرد خریداری شده
پس از تحویل بار حتما ظاهر میلگرد را بررسی کنید. میلگردها باید فاقد هرگونه ترک، خوردگی، زنگ زدگی و عیوب ظاهری باشند.
حمل و نقل اصولی داشته باشید
حمل و نقل میلگرد باید اصولی و با کمترین آسیب انجام شود. از طرفی هزینه حمل و نقل در هزینه نهایی پروژه های شما موثر است. پس از نزدیکترین انبار یا کارخانه به محل تخلیه، برای میلگرد اقدام کنید. شما میتوانید در مطلب " لیست تولیدکنندگان میلگرد " برندهای مختلف و محل کارخانه های آنها را مشاهده کنید.
نحوه نگهداری و انبار میلگرد
محل نگهداری میلگرد اهمیت بالایی در حفظ کیفیت آن دارد. میلگردها باید در جای خشک و خنک نگهداری شود.
توجه به قطر میلگرد
فاصله بین تیرچه های موازی کمتر از 70 سانتی متر است. پس قطر میلگردها اهمیت بالایی دارد.
محاسبه وزن میلگرد تیرچه
محاسبه وزن میلگرد تیرچه یکی از مراحل مهم در برآورد هزینه و انتخاب بهترین میلگرد برای تیرچه است. وزن میلگرد به عواملی مانند سایز میلگرد، گرید، طول شاخه و استاندارد تولید بستگی دارد و معمولاً با استفاده از جدول اشتال میلگرد یا جدول وزن میلگرد محاسبه میشود. اطلاع از وزن دقیق میلگرد، علاوه بر مدیریت هزینه خرید، به انتخاب صحیح مقطع و اجرای اصولی سقف تیرچهبلوک نیز کمک میکند و دقت محاسبات سازهای را افزایش میدهد.
تفاوت میلگرد تیرچه دستی و تیرچه کارخانهای
- کیفیت ساخت: تیرچههای کارخانهای با استفاده از تجهیزات صنعتی و تحت کنترل کیفیت تولید میشوند؛ در حالی که کیفیت تیرچههای دستی تا حد زیادی به مهارت نیروی اجرایی وابسته است.
- دقت اجرا: در تولید تیرچه کارخانهای، ابعاد و کیفیت جوش یکنواختتر است و خطای انسانی به حداقل میرسد، اما در تیرچه دستی احتمال اختلاف در اجرا بیشتر است.
- استحکام و دوام: استفاده از بهترین میلگرد برای تیرچه در کنار فرآیند تولید استاندارد، باعث میشود تیرچههای کارخانهای از مقاومت و دوام بالاتری نسبت به نمونههای دستی برخوردار باشند.
- هزینه و سرعت اجرا: تیرچههای کارخانهای معمولاً با سرعت بیشتری نصب میشوند و به دلیل کاهش پرت مصالح و مصرف بهینه میلگرد، در بسیاری از پروژهها از نظر اقتصادی مقرونبهصرفهتر هستند.
در پایان
در این مطلب به بررسی بهترین و با کیفیت ترین میلگرد برای تیرچه پرداختیم. همانطور که گفتیم انتخاب میلگرد باید با توجه به نوع پروژه، آب و هوای محل ساخت و ساز، قوانین و الزامات ساختمان سازی و … مشخص شود. در زمان خرید میلگرد برای تیرچه بهتر است طبق صلاحدید مهندس پروژه اقدام کنید. شما میتوانید برای اطلاع از قیمت روز آهن آلات و قیمت میلگرد امروز، با کارشناسان ما در دکتر آهن ارتباط برقرار کنید. برای کسب اطلاعات بیشتر با 03155057 تماس بگیرید.
سوالات متداول درباره بهترین میلگرد تیرچه
آیا میتوان از میلگرد ساده برای اجرای تیرچه استفاده کرد؟
خیر، برای اجرای تیرچه معمولاً از میلگردهای آجدار استفاده میشود تا مقاومت و اتصال بهتری با بتن ایجاد شود.
چه سایز میلگردی برای تیرچه مناسبتر است؟
سایز میلگرد با توجه به دهانه سقف و بارگذاری تعیین میشود، اما معمولاً قطرهای 8، 10 و 12 میلیمتر بیشترین کاربرد را دارند.
تفاوت میلگرد A2 و A3 در اجرای تیرچه چیست؟
در بیشتر پروژههای ساختمانی، میلگرد A3 به دلیل مقاومت بالاتر انتخاب رایجتری برای تیرچه است.
آیا نوع میلگرد بر کیفیت و دوام تیرچه تأثیر دارد؟
بله، انتخاب میلگرد استاندارد و متناسب با شرایط پروژه، نقش مهمی در افزایش استحکام و طول عمر تیرچه دارد.
چه عواملی بر هزینه نهایی میلگرد تیرچه تأثیر میگذارند؟
نوع میلگرد، سایز، وزن، استاندارد تولید و قیمت روز فولاد از مهمترین عوامل تعیینکننده هزینه هستند.
