در میان انواع مدلهای سقف سازی در تاریخ معماری ایران، سقف طاق ضربی یکی از ماندگارترین و قابلاعتمادترین روشهایی است که تا به امروز در بسیاری از ساختمانها دیده میشود. راز استحکام و پایداری این نوع سقف، در کنار آجرچینی خاص آن، چیزی نیست جز تیرآهن سقف طاق ضربی؛ مقطع فولادی که نقش اساسی در تحمل بار و انتقال نیروهای سازهای ایفا میکند.
با اینکه این نوع سقف بیشتر در ساختمانهای قدیمیتر بهکار رفته، هنوز هم در برخی پروژههای نوساز، بهویژه در مناطقی با اقلیم خاص، مورد استفاده قرار میگیرد. در این مقاله از دکتر آهن، برند رسمی فولاد رامیار صنعت، نگاهی دقیق و فنی به سازوکار تیرآهن در سقف طاق ضربی خواهیم داشت و بررسی میکنیم که چرا این سیستم هنوز هم مورد توجه مهندسان و معماران قرار دارد.
<فایل صوتی محاسبه تیرآهن سقف طاق ضربی>

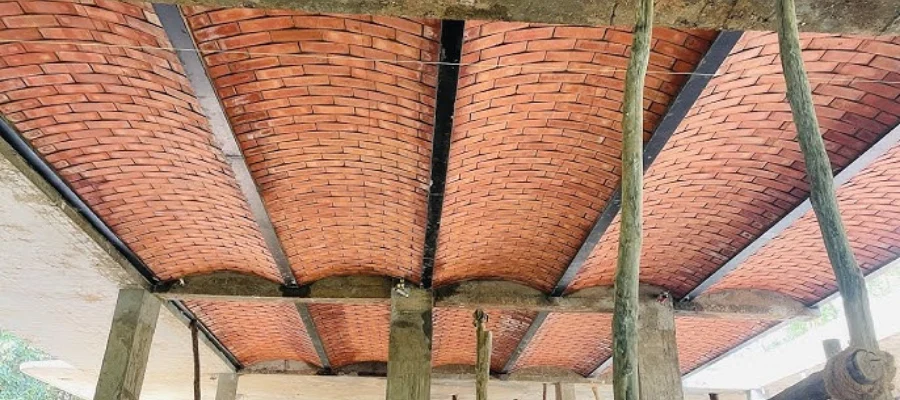

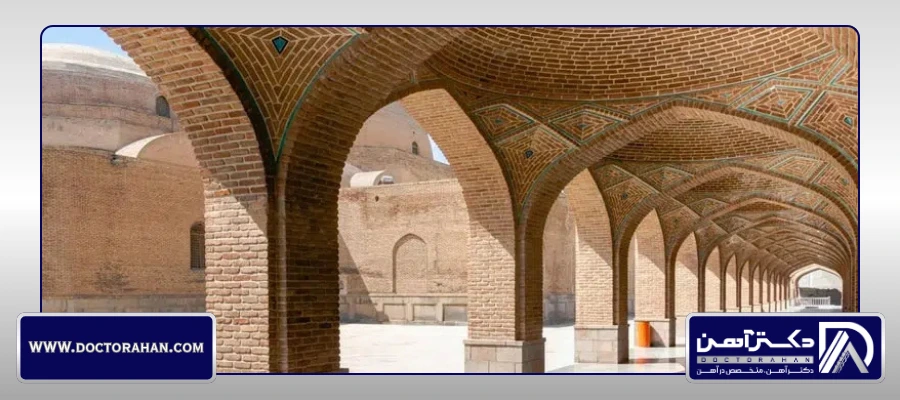

سقف طاق ضربی سنتی چیست؟
سقف طاق ضربی یکی از روشهای سنتی و شناختهشده در ساختوساز ایرانی است که به ویژه در خانههای قدیمی و بناهای نیمه مدرن شهری دیده میشود. اجرای این نوع سقف نیازمند دقت بالا در مرحلهی تیرریزی است، چرا که ساختار اصلی آن بر پایهی تیرآهنها شکل میگیرد. در ساخت و ساز معمولاً از اسکلتهای فلزی و بتنی یا حتی مصالح بنایی استفاده میشود، اما تیرآهن فولادی به دلیل استحکام بالا و دسترسی آسان، رایج ترین و پرکاربردترین گزینه در میان مهندسان و استادکاران ساختمانی است.
در ساخت این نوع سقف، ابتدا تیرهای اصلی در دو سمت سقف قرار میگیرند و سپس تیرهای فرعی به صورت موازی و عمود بر آنها نصب میشوند. فاصله این تیرهای فرعی معمولاً بین ۷۰ تا ۱۳۰ سانتیمتر در نظر گرفته میشود و دهانههای قابل پوشش نیز تا حدود ۵ متر است. پس از تیرریزی، نوبت به اجرای طاق قوسی شکل با آجر فشاری و ملات گچ و خاک میرسد. قوسدار بودن طاق فقط یک ویژگی ظاهری نیست، بلکه با هدفی کاملاً مهندسیشده طراحی شده است.
نکات مهم در محاسبه تیرآهن سقف طاق ضربی
برای انتخاب تیرآهن مناسب در سقف طاق ضربی، تنها دانستن طول دهانه کافی نیست. جدول زیر به شما کمک میکند با توجه به دهانه سقف، سایز مناسب تیرآهن را سریعتر و دقیقتر انتخاب کنید.
| مرحله | شرح نکته |
|---|---|
| ۱ | اندازهگیری دقیق طول دهانه بین دو دیوار حمال |
| ۲ | تعیین فاصله مناسب بین تیرآهنها (معمولاً ۵۰ تا ۷۰ سانتیمتر) |
| ۳ | بررسی نوع بار وارده (وزن سقف، بار زنده و مرده) |
| ۴ | انتخاب سایز تیرآهن متناسب با طول دهانه و بارگذاری |
| ۵ | محاسبه خیز تیرآهن بر اساس استانداردهای سازهای |
| ۶ | بررسی نیاز به تقویت تیرآهن با ورق یا دوبل کردن |
| ۷ | تطبیق محاسبات با نقشههای مهندس سازه و تأیید نهایی |

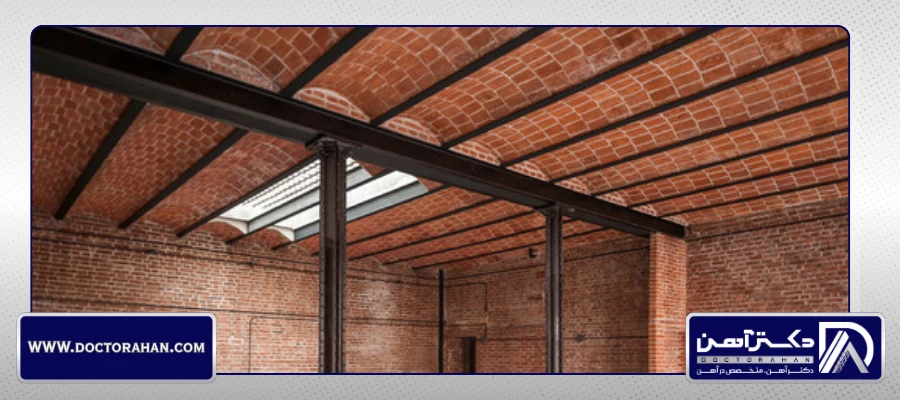

مراحل اجرای سقف طاق ضربی
سقف طاق ضربی یکی از روشهای سنتی در ساخت وساز است که هنوز در برخی پروژهها به کار میرود؛ به ویژه در ساختمانهای با اسکلت فلزی. اجرای این نوع سقف نیاز به رعایت دقیق مراحل مشخصی دارد که در ادامه به صورت گامبهگام توضیح داده میشود:
تیرریزی سقف
اولین و حیاتیترین گام در اجرای سقف طاق ضربی، تیرریزی صحیح و اصولی است. این مرحله پایهی اصلی اجرای سقف را شکل میدهد. پیش از هر چیز، باید بستر مناسب برای نصب تیرآهنها فراهم شود. این بستر میتواند اسکلت فلزی، بتنی یا مصالح بنایی باشد. برای اجرای طاق ضربی از تیرآهنهای استاندارد فولادی استفاده میشود.
نکته مهم در انتخاب تیرآهن این است که دچار اعوجاج یا تابخوردگی نباشد. فاصلهی داخل به داخل تیرآهنها معمولاً بین ۵۰ تا ۱۱۰ سانتیمتر در نظر گرفته میشود. این فاصله باید به گونهای انتخاب شود که دهانه به بخشهای مساوی تقسیم شود. بهتر است طول تیرآهنها حداکثر ۵ متر باشد تا از خمش یا لرزش بیش از حد جلوگیری شود. برای جلوگیری از جابهجایی تیرها یا فرو ریختن آجرها، ابتدا و انتهای تیرآهنها باید با میلگرد سایز ۱۰ به تکیهگاه اصلی جوش داده شوند.
آجرچینی سقف
پس از اجرای تیرریزی، نوبت به اجرای قوسهای آجری است که از عناصر اصلی در این نوع سقف محسوب میشود.
آجرهای فشاری باید پیش از استفاده در آب قرار بگیرند تا ملات را سریع جذب نکنند و ترک بر ندارند. ملات مورد استفاده ترکیبی از گچ و خاک است، با نسبت یک به دو (یک واحد خاک و دو واحد گچ). برای چسبندگی بهتر، در محل تماس آجر با تیرآهن، ابتدا ملات ماسه سیمان ریخته میشود. آجرها به صورت قوسی شکل در بین تیرآهنها چیده میشوند. در دهانههای یک متری، میزان خیز یا قوس بین ۲ تا ۴ سانتیمتر در نظر گرفته میشود تا سقف سنگین نشود.
باید آجرچینی در تمام دهانهها به صورت هم زمان انجام شود تا از باز شدن کنارهها و عدم توازن فشار جلوگیری گردد.
پس از چیدن هر چند ردیف آجر، دوغاب گچ بین درزها ریخته میشود تا اتصال آجرها مستحکمتر گردد. همچنین بعد از پایان آجرچینی، فاصلههای باقیمانده بین آجر و تیرآهن با ملات پر میشود تا از لرزش احتمالی جلوگیری شود.

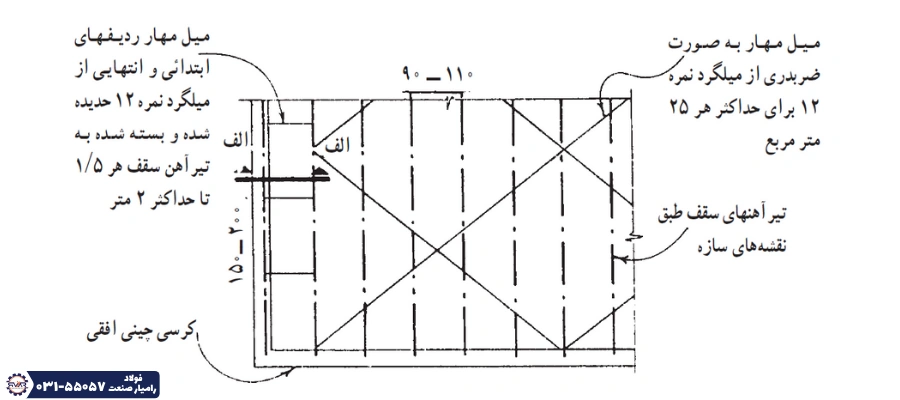

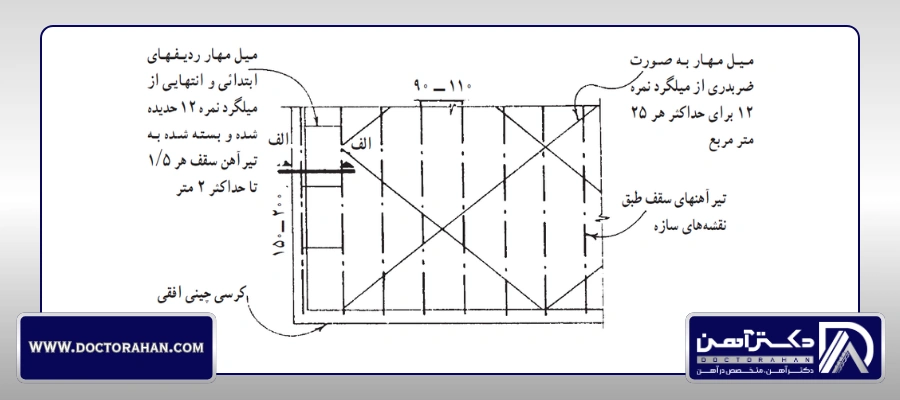

نصب میلگرد کلاف (مهاربند)
با توجه به ماهیت انعطافپذیر سقف طاق ضربی، برای افزایش صلبیت و کاهش لرزش، از میلگردهای کلافی استفاده میشود. میلگرد سایز ۱۰ یا بالاتر به صورت ضربدری بین تیرآهنها جوش داده میشود. این کار معمولاً پیش از کفسازی انجام میگردد. این مهاربندی باعث توزیع یکنواخت نیروهای جانبی و کاهش محسوس لرزش سقف در هنگام تردد یا زلزله میشود. اگر با وجود مهاربندها سقف همچنان لرزش داشته باشد، میتوان از ملات ماسه و سیمان در کف استفاده کرد، اگرچه این کار ممکن است بار مرده سقف را افزایش دهد.
مزایا و معایب سقف طاق ضربی
پیش از انجام محاسبات و انتخاب سقف طاق ضربی، آشنایی با مزایا و معایب این نوع سقف ضروری است. سقف طاق ضربی که از روشهای سنتی اجرای سقف در ساختمانسازی به شمار میرود، همانند سایر سیستمهای سقف، دارای نقاط قوت و ضعف خاص خود است.
مزایای سقف طاق ضربی
از مهمترین مزایای سقف طاق ضربی میتوان به سرعت و سهولت بالای اجرا اشاره کرد که باعث کاهش زمان ساخت میشود. این نوع سقف به دلیل استفاده از آجر، دارای نمای سنتی و زیبا است و از نظر معماری مورد توجه قرار میگیرد.
همچنین ارزان بودن مصالح مصرفی و دسترسی آسان به آنها از دیگر مزایای سقف طاق ضربی محسوب میشود. در این سقف، آجرها نقش قالب را ایفا میکنند و به همین دلیل نیازی به شمعبندی نیست؛ در نتیجه امکان اجرای نازککاری بلافاصله پس از اتمام سقف فراهم میشود.
معایب سقف طاق ضربی
در کنار مزایا، سقف طاق ضربی معایبی نیز دارد که نباید نادیده گرفته شوند. این سقف پیوستگی و یکپارچگی سازهای کافی ندارد و به دلیل افزایش وزن ناشی از بار مرده، نیروی زلزله بیشتری به سازه وارد میکند.
از دیگر معایب آن میتوان به عدم امکان عبور تأسیسات از داخل سقف و احساس لرزش هنگام عبور افراد اشاره کرد. در زمان زلزله، این نوع سقف ممکن است دچار فروریزش شده و آسیبهای جبرانناپذیری ایجاد کند؛ به همین دلیل مقاومسازی آن ضروری است.
علاوه بر این، سقف طاق ضربی در همه مناطق قابل اجرا نیست؛ بهویژه در مناطقی با بار برف زیاد عملکرد مناسبی ندارد. احتمال زنگزدگی و اکسید شدن تیرآهنها به دلیل وجود گچ و همچنین ضعف در برابر آتشسوزی از دیگر معایب مهم این نوع سقف به شمار میرود.

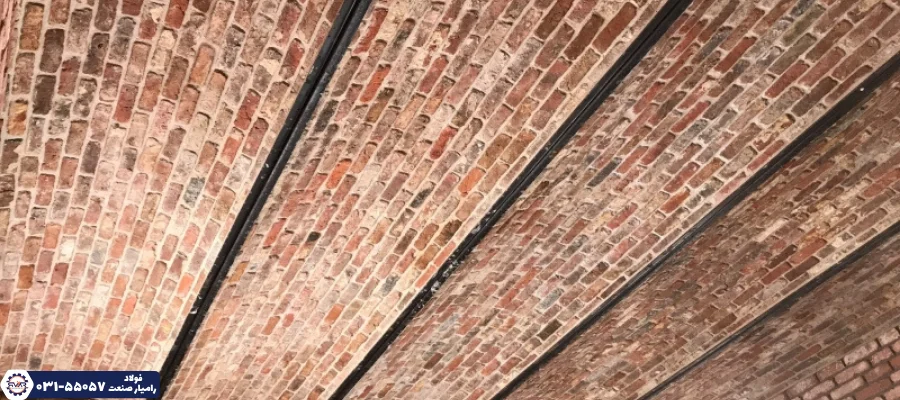

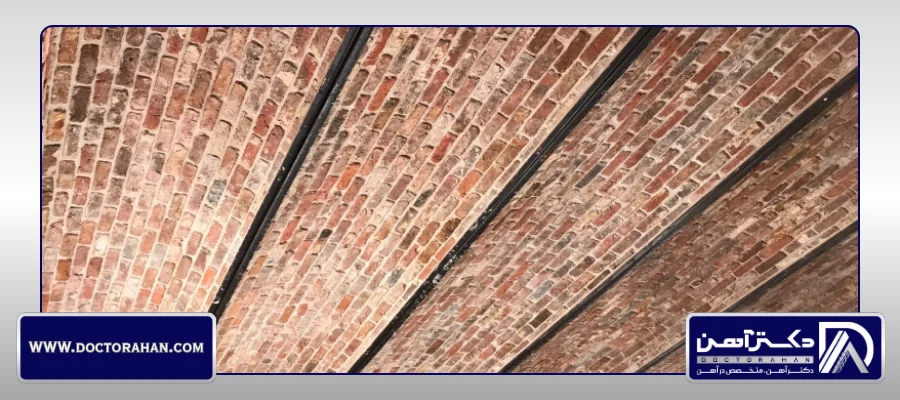

محاسبه تیرآهن سقف طاق ضربی
یکی از مراحل مهم در اجرای تیرآهن سقف طاق ضربی، محاسبه صحیح تیرآهن مورد استفاده است. این محاسبه باید بر اساس حداکثر لنگر خمشی وارده و مشخصات مکانیکی فولاد انجام شود تا تیرآهن انتخابی بتواند وزن سقف، بارهای مرده و زنده و همچنین خیز مجاز سازه را تحمل کند.
محاسبه لنگر خمشی (M)
برای تعیین مقاومت مورد نیاز تیرآهن، ابتدا باید ماکزیمم لنگر خمشی (M) را محاسبه کرد. رابطه لنگر خمشی در بار یکنواخت (بار گسترده) به صورت زیر است:
M=8/q⋅l2
که در آن:
q = بار یکنواخت (کیلوگرم بر متر)
l = طول دهانه تیرآهن (متر)
فرض کنید طول دهانه ۶ متر و بار یکنواخت وارد بر سقف برابر با ۸۰۰ کیلوگرم بر متر باشد.
M=8/800*62=8/800*36=3600
برای تبدیل این مقدار به کیلوگرم-سانتیمتر، آن را در ۱۰۰ ضرب میکنیم:
M=3600×100=360000
محاسبه Wx (اساس مقطع مورد نیاز)
اساس مقطع یا Wx برای تحمل لنگر خمشی از رابطه زیر به دست میآید:
Wx=σمجاز/M
که در آن:
σمجاز=0.6*Fy
Fy = تنش تسلیم فولاد (معمولاً ۲۴۰۰ کیلوگرم بر سانتیمتر مربع)
بر اساس جدول اشتال تیرآهن، تیرآهن IPE22 دارای Wx حدود 253 cm³ است، اما برای اطمینان کنترل خیز نیز باید بررسی شود.
| نوع تیرآهن | وزن هر متر (کیلوگرم) | فاصله استاندارد بین تیرآهنها (سانتیمتر) | حداکثر طول قابل استفاده (متر) |
|---|---|---|---|
| IPE 120 | ۱۰.۴ | ۸۰ تا ۱۰۰ | ۴ تا ۵ |
| IPE 140 | ۱۲.۹ | ۸۰ تا ۱۲۰ | ۴ تا ۵ |
| IPE 160 | ۱۵.۸ | ۸۰ تا ۱۲۰ | ۵ تا ۶ |
| IPE 180 | ۱۸.۸ | ۱۰۰ تا ۱۲۰ | ۵ تا ۶ |
| IPE 200 | ۲۲.۴ | ۱۰۰ تا ۱۲۰ | ۶ تا ۷ |
| IPE 220 | ۲۶.۲ | ۱۰۰ تا ۱۲۰ | ۶ تا ۷.۵ |
| IPE 240 | ۳۰.۷ | ۱۰۰ تا ۱۳۰ | ۷ تا ۸ |
| IPE 270 | ۳۶.۱ | ۱۰۰ تا ۱۳۰ | ۷ تا ۸.۵ |
| IPE 300 | ۴۲.۲ | ۱۲۰ تا ۱۴۰ | ۸ تا ۹ |

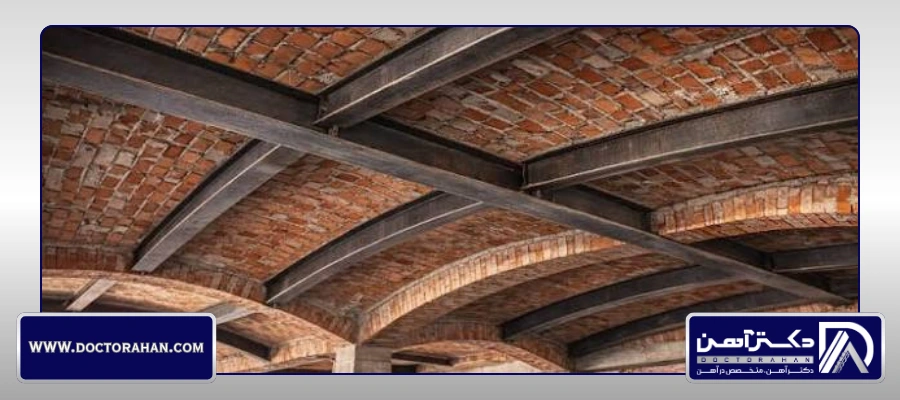

حداکثر طول تیرآهن در سقف طاق ضربی
در طراحی و اجرای سقف طاق ضربی، یکی از مهمترین مؤلفهها حداکثر طول تیرآهن مورد استفاده است. طول تیرآهن نه تنها به نوع سقف، بلکه به دهانهی بین تکیهگاهها، بار وارده به سازه، و مقاومت مجاز مصالح بستگی دارد. میتوان گفت که طول تیرآهن در سقف طاق ضربی مستقیماً با طول دهانه سقف در ارتباط است.در سازههای مختلف، دهانه سقفها بسته به شرایط معماری و سازهای متغیر است. حداکثر دهانه سقف طاق ضربی در سقفهای مختلف متفاوت بوده و باید با توجه به نوع سقف انتخاب شود.
حداکثر دهانه سقف طاق ضربی
سقف طاق ضربی، یکی از روشهای سنتی اجرای سقف در سازههای فولادی، نیازمند توجه ویژه به حداکثر دهانه مجاز است تا از پایداری و ایمنی سازه اطمینان حاصل شود. به طور کلی، توصیه میشود حداکثر دهانه این نوع سقفها بین ۴ تا ۵ متر باشد. عبور از این محدوده، بدون محاسبات دقیق مهندسی، میتواند به دلیل افزایش تنشهای خمشی و برشی در تیرآهنها و بلوکهای آجری، منجر به آسیبهای جدی و حتی تخریب سقف گردد. این محدودیت به ساختار خاص سقف طاق ضربی بازمیگردد که در آن، تیرآهنها نقش اصلی تحمل بار را بر عهده دارند.
برای اجرای ایمن سقف طاق ضربی، انتخاب تیرآهن مناسب با توجه به دهانه اجرا شده، امری ضروری است. در جدول زیر، راهنمایی کلی برای انتخاب تیرآهن بر اساس دهانه ارائه شده است:
- دهانه ۲ تا ۳ متر: تیرآهن سایز ۱۴ یا ۱۶
- دهانه ۳ تا ۴ متر: تیرآهن سایز ۱۸ یا ۲۰
- دهانه ۵ متر: تیرآهن سایز ۲۲
در صورتی که دهانه مورد نظر شما بیش از ۵ متر باشد، اجرای آن بدون مشاوره و محاسبات تخصصی یک مهندس سازه اکیداً ممنوع است. در چنین شرایطی، مهندس معمار یا سازه با در نظر گرفتن بارگذاری دقیق و مشخصات مصالح، تیرآهنهای مناسب با سایزهای بالاتر (مانند سایز ۲۴ یا ۲۷ برای دهانه ۶ متر) یا راهکارهای مقاومسازی دیگر را تعیین خواهد کرد تا ایمنی سازه تضمین شود.
تعداد آجر در هر متر مربع سقف طاق ضربی
تعداد آجر در هر متر مربع سقف طاق ضربی به عوامل مختلفی مثل ابعاد آجر، نوع آجر، ضخامت ملات و نحوه آجرچینی بستگی دارد و نمیتوان برای همه پروژهها یک عدد ثابت در نظر گرفت. با این حال، اگر از آجر فشاری با ابعاد استاندارد ۲۰×۱۰×۵ سانتیمتر و ملات با ضخامت حدود ۱ سانتیمتر استفاده شود، به طور تقریبی حدود ۵۰ عدد آجر در هر متر مربع مورد نیاز است. البته هرچه ضخامت ملات بیشتر شود، تعداد آجر مصرفی کاهش پیدا میکند و همچنین نوع چیدمان آجرها، مثل راستهچین، کلهچین یا ترکیبی، میتواند روی میزان مصرف تأثیر بگذارد. به همین دلیل، برای برآورد دقیق تعداد آجر در سقف طاق ضربی، بهتر است شرایط اجرا و مشخصات مصالح بهصورت مهندسی بررسی شود.
چرا طول تیرآهن باید محدود شود؟
تیرآهن سقف، نقش اساسی در تحمل لنگر خمشی، نیروهای برشی، و بار مرده و زنده سقف دارد. اگر طول تیرآهن از حد مشخصی فراتر رود:
- مقدار لنگر خمشی افزایش مییابد، و نیاز به مقاطع بزرگ تر خواهد بود.
- شکمدادگی تیرآهن زیاد میشود، که میتواند باعث ترک خوردن سقف یا لرزش زیاد شود.
- نیاز به مهاربندی و صلب سازی بیشتری مثل استفاده از میلگرد ضربدری پیدا میکند.
برای سقف طاق ضربی سنتی که با آجر فشاری و ملات گچ و خاک اجرا میشود، توصیه میشود:
- طول تیرآهنها از ۵ متر تجاوز نکند.
- در دهانههای بزرگتر، یا باید از تیرآهنهای با سایز بالاتر (مانند IPE24 ) استفاده کرد، یا با اضافه کردن تکیهگاه میانی یا استفاده از تیرهای دوبل، دهانه را به دو یا چند بخش تقسیم نمود.
- فاصله مناسب بین تیرآهنها نیز بین ۵۰ تا ۱۱۰ سانتیمتر بسته به طراحی و بارگذاری تعیین میشود.

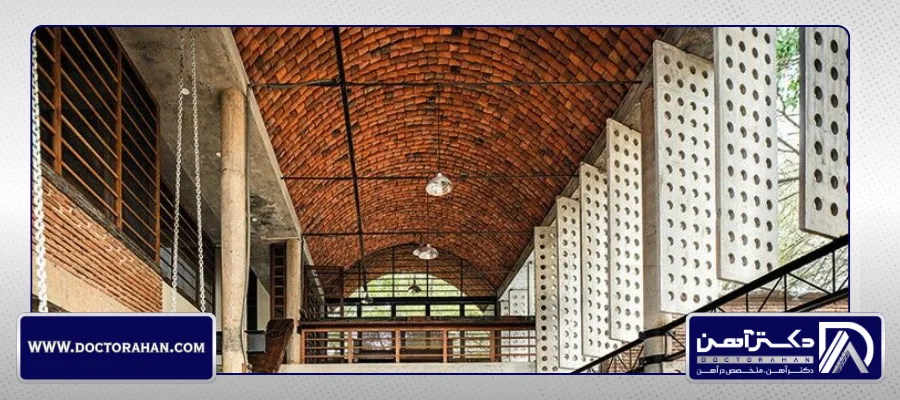

میزان تحمل بار سقف طاق ضربی
به طور معمول، بار مرده سقف طاق ضربی در حدود ۵۳۰ کیلوگرم بر مترمربع و بار زنده آن حدود ۲۵۰ کیلوگرم بر مترمربع در نظر گرفته میشود. مجموع بار مرده و زنده برای طبقات معمولاً حدود ۸۰۰ کیلوگرم بر مترمربع برآورد میگردد. در مناطق برفگیر، با احتساب بار برف معادل ۱۰۰ تا ۱۵۰ کیلوگرم بر مترمربع، میتوان مجموع بار وارد بر سقف را به طور تقریبی ۷۰۰ تا ۹۰۰ کیلوگرم بر مترمربع در نظر گرفت.
وزن سقف طاق ضربی
وزن سقف طاق ضربی یکی از مؤلفههای کلیدی در طراحی سازهای به شمار میآید، چراکه به طور مستقیم بر ابعاد تیرها، فونداسیون و پایداری کلی ساختمان تأثیر میگذارد. این نوع سقف معمولاً وزنی بین ۲۵۰ تا ۴۰۰ کیلوگرم بر متر مربع دارد که بسته به ضخامت طاق، نوع آجر و ملات مصرفی، وزن تیرآهنها و نوع مصالح پرکننده متغیر است.
برآورد دقیق وزن این سقف معمولاً با کمک نرمافزارهای تحلیلی مانند ETABS یا SAP2000 انجام میشود تا مهندسان بتوانند بار مرده وارد بر اسکلت سازه را بهدرستی محاسبه کرده و با طراحی بهینه، ضمن افزایش ایمنی، از تحمیل بار اضافی و هزینههای مازاد جلوگیری کنند.
هزینه اجرای سقف طاق ضربی با تیرآهن
قیمت اجرای سقف طاق ضربی به عوامل متعددی بستگی دارد که مهمترین آنها شامل نوع مصالح، قیمت تیرآهن، میزان مصرف آجر و ملات، و دستمزد نیروی انسانی است. در هر متر مربع از این سقف معمولاً حدود ۶۵ عدد آجر فشاری استفاده میشود که با فرض قیمت ۲,۰۰۰ تومان برای هر آجر، هزینه آجر مصرفی به حدود ۱۳۰,۰۰۰ تومان میرسد.
همچنین مقدار گچ و خاک در طاق ضربی به طور میانگین یک کیسه ۴۰ کیلویی گچ به همراه ۴۰ کیلوگرم خاک رس لازم است که مجموع آن حدود ۹۰,۰۰۰ تومان در هر متر مربع هزینه دارد. قیمت دستمزد طاق ضربی نیز بسته به موقعیت پروژه و شرایط منطقهای متغیر است، اما به طور میانگین بین ۲۰۰ تا ۳۰۰ هزار تومان در نظر گرفته میشود.
بخش مهمی از هزینه مربوط به تیرآهن و میلگردهای تقویتی است. برای هر متر مربع سقف طاق ضربی به طور متوسط حدود ۲۲ کیلوگرم تیرآهن مصرف میشود که با فرض قیمت ۳۵,۰۰۰ تومان برای هر کیلو، هزینه تیرآهن به ۷۷۰,۰۰۰ تومان میرسد.
نکات مهم در اجرای سقف طاق ضربی
برای تضمین کیفیت و پایداری سازه، رعایت نکات فنی در زمان اجرا بسیار حیاتی است. در ادامه، مهمترین ضوابط اجرای سقف طاق ضربی را برای شما خلاصه کردهایم:
- استفاده از مصالح مناسب: حتماً از آجرهای باکیفیت استفاده کنید؛ استفاده از آجرهای خام یا جوش به دلیل استحکام پایین، باعث ریزش و آسیب جدی به ساختار طاق میشود.
- ترکیب ملات: ملات مورد نیاز برای این سقف باید با نسبت استاندارد یک به دو (خاک و گچ) تهیه و آماده شود.
- اهمیت زنجابکردن: مرحله زنجاب کردن آجرها یکی از مراحل حیاتی و بسیار حساس در فرآیند اجرا است که نباید از آن غافل شد.
- اجرای همزمان دهانهها: جهت افزایش مقاومت و یکپارچگی سقف، تمامی دهانهها باید به صورت همزمان و با ابعاد مساوی پیادهسازی شوند.
- رعایت قوس در تیرآهن: هنگام شناژ تیرآهنها، حتماً به میزان قوس توجه کنید و دقت داشته باشید که این قوس در تمام طول دهانهها به صورت استاندارد اجرا شود.
- محکمسازی ضربدری تیرآهنها: برای جلوگیری از جابجایی تیرآهنها، باید آنها را با میلگرد یا تسمه فولادی به صورت ضربدری مهار کرد. (طول مستطیل ایجاد شده توسط ضربدری نباید بیش از ۱.۵ برابر عرض باشد. مساحت تحت پوشش هر ضربدری نباید از ۲۵ متر مربع فراتر برود.)
در نهایت
سقف طاق ضربی با وجود قدمت تاریخی، همچنان بهعنوان یکی از گزینههای مقاوم و قابلاعتماد در ساختوساز مورد توجه قرار دارد. شناخت دقیق جزئیات فنی از جمله نوع و حداکثر طول تیرآهن سقف طاق ضربی، وزن سقف، و هزینههای اجرا، به مهندسان و سازندگان کمک میکند تا انتخابی اصولی و اقتصادی داشته باشند. مجموعه دکتر آهن، برند رسمی فولاد رامیار صنعت با همکاری گسترده با کارخانههای معتبر تولید کننده میلگرد و تیرآهن، آماده تأمین انواع مقاطع فولادی با کیفیت است. برای دریافت مشاوره تخصصی و استعلام لحظهای قیمت میلگرد، تیرآهن و سایر محصولات فولادی، میتوانید با کارشناسان ما با شماره 03155057 در ارتباط باشید.
سوالات متداول درباره تیرآهن سقف طاق ضربی
هزینه سقف طاق ضربی به چه عواملی بستگی دارد؟
هزینه اجرای سقف طاق ضربی به عواملی مانند قیمت تیرآهن، نوع و وزن آهن مصرفی، مصالح طاق، نحوه اجرا و دستمزد نیروی انسانی بستگی دارد.
فاصله استاندارد تیرآهنها در سقف طاق ضربی چقدر است؟
فاصله تیرآهنها معمولاً بین ۸۰ تا ۱۰۰ سانتیمتر در نظر گرفته میشود، اما این مقدار بسته به بار سقف و دهانه میتواند تغییر کند و باید حتماً بر اساس محاسبات فنی تعیین شود.
چه سایز تیرآهنی برای سقف طاق ضربی مناسب است؟
سایز تیرآهن (مانند IPE14، IPE16 یا IPE18) به طول دهانه و بار وارد بر سقف بستگی دارد و پس از محاسبه وزن و لنگر خمشی، با استفاده از جدول اشتال انتخاب میشود.
آیا امکان تقویت سقف طاق ضربی وجود دارد؟
بله؛ با روشهایی مانند اجرای دال بتنی مسلح، افزودن تیرآهن کمکی، استفاده از مش فولادی یا بتنپاششی (شاتکریت) میتوان مقاومت آن را افزایش داد.
