انواع اورلب میلگرد و نحوه محاسبه آن

اورلب میلگرد یکی از مفاهیم کلیدی در ساخت و ساز سازه‌های بتنی است که به همپوشانی و اتصال دو میلگرد برای انتقال صحیح نیرو‌ها در ساختمان‌ها اشاره دارد. از آنجا که میلگرد‌ها معمولاً در طول‌های استاندارد ۱۲ متری تولید می‌شوند، در پروژه‌های بزرگ‌تر مانند ساختمان‌های بلند، پل‌ها و تونل‌ها نیاز به افزایش طول میلگرد‌ها وجود دارد. در چنین شرایطی، از روش اورلپ برای اتصال میلگرد‌ها به یکدیگر استفاده می‌شود تا استحکام و یکپارچگی سازه حفظ شود.

در این روش، دو میلگرد روی هم قرار گرفته و با استفاده از روش‌هایی مانند بستن با سیم، جوشکاری، یا اتصالات مکانیکی به یکدیگر متصل می‌شوند. مهم‌ترین عامل در اجرای صحیح اورلب، محاسبه دقیق طول همپوشانی است که بسته به قطر میلگرد، نوع فولاد، و میزان بار وارده بر سازه تعیین می‌شود. با توجه به نقش حیاتی اورلب میلگرد در استحکام سازه‌های بتنی، آشنایی با اصول و روش‌های اجرای آن برای مهندسان و مجریان ساختمان‌سازی ضروری است. پس در ادامه این مطلب از دکتر آهن، برند رسمی فولاد رامیار صنعت همراه باشید تا با اورلب میلگرد و نحوه محاسبه آن بیشتر آشنا شوید.



اورلب میلگرد (Rebar Overlap) به معنای همپوشانی و اتصال دو میلگرد برای افزایش طول آن‌ها است. این روش زمانی مورد استفاده قرار می‌گیرد که میلگرد با سایز یا طول مورد نیاز در دسترس نباشد و لازم باشد که میلگرد‌ها برای ایجاد استحکام کافی به یکدیگر متصل شوند.

علاوه بر اصطلاح اورلب، مفهوم طول لپ نیز اهمیت ویژه‌ای دارد. طول لپ به میزان همپوشانی لازم بین دو میلگرد گفته می‌شود که برای انتقال صحیح نیرو از یک میلگرد به میلگرد دیگر ضروری است. در صورتی که این طول به درستی محاسبه و اجرا نشود، اتصال میان میلگرد‌ها ضعیف شده و استحکام سازه به خطر می‌افتد.

برای درک بهتر این موضوع، تصور کنید که قصد ساخت یک سازه ۳۰ متری را دارید، اما حداکثر طول میلگرد‌های موجود در بازار معمولاً ۱۲ متر است. تولید میلگرد‌های بلندتر از این مقدار، نه‌تنها فرآیند ساخت را پیچیده می‌کند، بلکه قیمت میلگرد و حمل‌ونقل آن‌ها را نیز به‌شدت افزایش می‌دهد. بنابراین، برای ایجاد ارتفاع مورد نیاز، لازم است چند میلگرد را به یکدیگر متصل کنید. این اتصال از طریق اورلب انجام می‌شود تا اطمینان حاصل شود که انتقال بار در سازه به‌درستی صورت گرفته و استحکام آن حفظ شود.







اجرای صحیح اورلب میلگرد در سازه‌های بتنی نقش بسیار مهمی در استحکام و یکپارچگی سازه دارد. روش‌های مختلفی برای انجام اورلب وجود دارد که هرکدام بسته به شرایط پروژه، نوع میلگرد، میزان بار وارده و مقاومت بتن انتخاب می‌شوند. در ادامه به بررسی روش‌های متداول اجرای اورلب میلگرد می‌پردازیم:

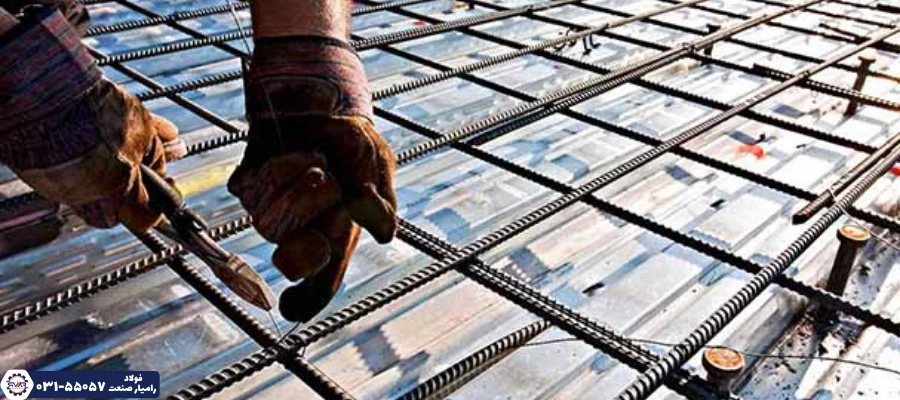

یکی از ساده‌ترین و رایج‌ترین روش‌های اجرای اورلب، بستن میلگرد‌ها به کمک سیم است. در این روش، میلگرد‌ها در محل مورد نظر روی هم قرار گرفته و با سیم‌های مخصوص آرماتوربندی به یکدیگر متصل می‌شوند. مزیت این روش انعطاف‌پذیری بالا است، زیرا در صورت نیاز، پیش از بتن‌ریزی می‌توان اتصالات را اصلاح یا تغییر داد. اجرای این روش تحت تأثیر عواملی مانند قطر میلگرد، مقاومت بتن و طول همپوشانی مورد نیاز قرار دارد.



جوشکاری میلگرد یکی دیگر از روش‌های ایجاد همپوشانی در بخش‌هایی از سازه است که نیاز به اتصال محکم‌تر و بدون جابجایی دارند. این روش معمولاً در بخش‌هایی مانند ستون‌ها، دیوار‌های حائل و ستون‌های پل مورد استفاده قرار می‌گیرد. در اجرای این روش، اجزاء میلگردی پیش از بتن‌ریزی در محل قرار گرفته و به هم جوش داده می‌شوند. انتخاب نوع سیم جوش و کنترل دمای جوشکاری از نکات مهم در این روش است، زیرا تغییرات ناگهانی دما ممکن است استحکام میلگرد را کاهش دهد. همچنین، در پروژه‌های ساختمانی، انتخاب مقدار میلگرد مصرفی در اسکلت بتنی با کیفیت و مناسب برای جوشکاری، تأثیر زیادی بر مقاومت و دوام نهایی سازه دارد.



این روش از نظر اقتصادی مقرون‌به‌صرفه بوده و برای پروژه‌هایی با تراکم بالای میلگرد مانند پل‌ها و سازه‌هایی که بار زیادی را تحمل می‌کنند، کاربرد دارد. در این روش، دو انتهای میلگرد با استفاده از ابزار‌های خاص به هم جوش داده می‌شوند. نحوه عملکرد این ابزار به این صورت است که یک میلگرد به کاتد و دیگری به الکترود تبدیل می‌شود. تخلیه بار الکتریکی میان دو قطب، فولاد را ذوب کرده و باعث اتصال دو میلگرد به یکدیگر می‌شود. میلگرد‌هایی که با این روش متصل می‌شوند، قبل از نصب در محل پروژه آماده شده و سپس به سازه اضافه می‌شوند.

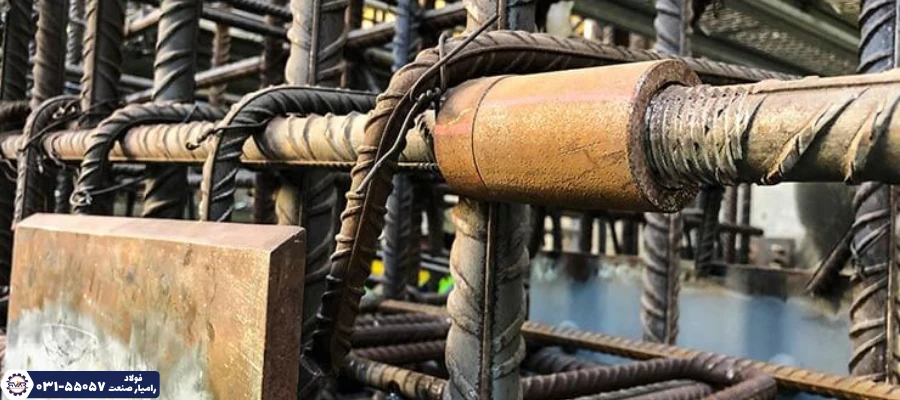

یکی از روش‌های مدرن در اجرای اورلب میلگرد، اتصال مکانیکی است که در سال‌های اخیر بسیار مورد توجه قرار گرفته است. این روش به نیروی اصطکاک بین دو میلگرد و یک اتصال مکانیکی مانند کوپلر متکی است. اتصال مکانیکی معمولاً در مواردی که میلگرد‌ها قطر بالایی (بیش از ۲۰ میلی‌متر) دارند و فاصله بین آن‌ها زیاد است، استفاده می‌شود. این روش در بخش‌هایی مانند فونداسیون، ستون، تیر و دیوار‌های برشی کاربرد دارد. از آنجایی که در این موارد استفاده از سیم یا جوشکاری دشوار است، اتصال مکانیکی بهترین گزینه محسوب می‌شود.



روش‌های اجرای اورلب میلگرد بسته به شرایط سازه، نوع میلگرد، میزان بار وارده و مقاومت بتن متفاوت است. برای خرید میلگرد با کیفیت، اولین قدم این است که برند‌های معتبر موجود در بازار را به‌طور کامل بشناسید. در مقاله " لیست تولیدکنندگان میلگرد " می‌توانید برترین برند‌های موجود را مشاهده کنید. انتخاب میلگرد باکیفیت به شما این امکان را می‌دهد که میلگردی با مقاومت بالا تهیه کنید و از این طریق در مصرف آن نیز صرفه‌جویی نمایید.







در حالت کلی اتصال اورلپ به دو دسته تقسیم می‌شود. نحوه اجرای آن متفاوت می‌باشد ولی هدف از استفاده آن‌ها یکسان می‌باشد. در ادامه به بررسی بیشتر در این زمینه پرداخته‌ایم.

اورلپ تماسی: در این روش برای افزایش طول میلگرد باید آن‌ها به هم متصل کرد.

اورلپ غیر تماسی: در این روش، برای افزایش طول میلگرد‌ها، هیچ‌گونه اتصال مستقیمی بین آن‌ها ایجاد نمی‌شود و جهت پر کردن فاصله بین میلگرد‌ها از بتن استفاده می‌کنند.



همچنین همپوشانی میلگرد یکی از روش‌های متداول برای افزایش طول میلگرد در سازه‌های بتنی است که به دو نوع استاندارد و گسترده تقسیم می‌شود. در همپوشانی استاندارد، دو میلگرد روی هم قرار گرفته و با سیم مهار می‌شوند، این روش بیشتر در بخش‌هایی با بار کم استفاده می‌شود. اما در همپوشانی گسترده، طول همپوشانی افزایش یافته و برای مناطقی که تحت بار‌های سنگین یا زلزله قرار دارند، مناسب‌تر است. انتخاب نوع همپوشانی به عواملی مانند میزان بار، شرایط سازه‌ای و نیاز به شکل‌پذیری بستگی دارد.



اورلب میلگرد تیر به معنای هم‌پوشانی و اتصال دو میلگرد طولی در تیرهای بتن‌آرمه است تا پیوستگی لازم برای انتقال نیروهای کششی و خمشی فراهم شود. در پروژه‌های ساختمانی، به‌دلیل زیاد بودن طول تیرها نسبت به طول استاندارد شاخه‌های میلگرد، اجرای اورلب در فرآیند آرماتوربندی اجتناب‌ناپذیر است. این اتصال می‌تواند به روش‌های مختلفی مانند بستن با سیم آرماتوربندی، جوشکاری یا استفاده از وصله‌های مکانیکی انجام شود که انتخاب هرکدام به شرایط اجرایی و الزامات طراحی بستگی دارد. طول و محل اورلب میلگرد تیر باید مطابق ضوابط آیین‌نامه بتن و بر اساس محاسبات سازه‌ای تعیین شود تا مقاومت و یکپارچگی تیر در برابر نیروهای وارده به‌درستی تأمین گردد.

اورلب میلگرد بستر به معنای هم‌پوشانی و اتصال دو قطعه میلگرد بستر است تا طول موردنیاز برای مسلح‌کردن دیوار تأمین شود. از آنجا که میلگرد بستر با قطر کم، بین رج‌های آجر قرار می‌گیرد و نقش مهمی در افزایش مقاومت دیوار در برابر نیروهایی مثل زلزله دارد، زمانی که طول دیوار از طول شاخه میلگرد بیشتر باشد، باید با اورلب مناسب ادامه پیدا کند. این اتصال معمولاً با استفاده از سیم‌های مفتول گالوانیزه یا وصله‌های مکانیکی مانند کوپلر انجام می‌شود تا نصب سریع‌تر و مطمئن‌تری فراهم شود. کیفیت و کارایی اورلب میلگرد بستر، به نحوه جایگذاری صحیح در ملات، رعایت ابعاد استاندارد میلگرد بستر، فاصله مجاز بین میلگردها در ارتفاع دیوار و نوع آنالیز فولاد مورد استفاده بستگی دارد.

اورلب میلگرد فونداسیون، به معنای اتصال و هم‌پوشانی دو میلگرد برای انتقال نیرو در پی و پایه سازه است. این کار معمولاً زمانی انجام می‌شود که طول میلگرد پاسخگوی ابعاد فونداسیون نباشد یا نیاز به پیوستگی بین آرماتورها وجود داشته باشد. اورلب می‌تواند به دو روش تماسی و غیرتماسی اجرا شود؛ در روش تماسی، میلگردها مستقیماً به هم نزدیک شده و با جوش یا سیم آرماتوربندی متصل می‌شوند، در حالی‌که در روش غیرتماسی، فاصله کمی میان آن‌ها وجود دارد و بتن این فاصله را پر می‌کند. طول اورلب معمولاً حدود ۴۰ تا ۵۰ برابر قطر میلگرد در نظر گرفته می‌شود تا انتقال نیرو به‌صورت کامل انجام گیرد و از ترک‌خوردگی یا ضعف در عملکرد سازه جلوگیری شود.

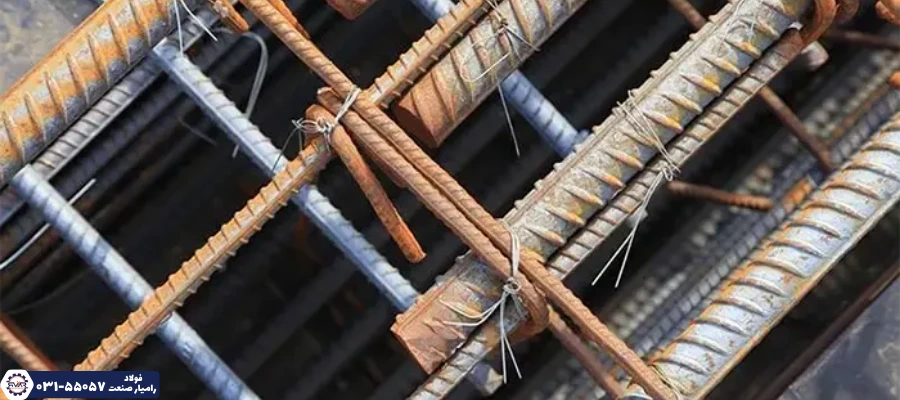

محاسبه اورلب میلگرد به دو روش تجربی و آیین‌نامه‌ای انجام می‌شود. در روش تجربی، مجریان پروژه با تکیه بر تجربه خود و با در نظر گرفتن قطر میلگرد، طول همپوشانی را بین ۵۰ تا ۸۰ برابر قطر میلگرد تعیین می‌کنند. این روش ساده و کاربردی است اما دقت بالایی ندارد. در مقابل، روش آیین‌نامه‌ای بر اساس مبحث نهم مقررات ملی ساختمان ارائه شده و دقت بیشتری دارد، زیرا فاکتور‌هایی مانند نوع میلگرد، نیروی وارده و شرایط سازه در آن لحاظ می‌شود. این روش نیاز به محاسبات تخصصی دارد اما استانداردتر و ایمن‌تر است. انتخاب روش مناسب بستگی به ابعاد پروژه و میزان بارگذاری سازه دارد.



میلگرد انتظار، میلگرد‌های کوتاهی هستند که برای اتصال سطوح و انتقال تدریجی بار به سطح جدید بدون ایجاد محدودیت در حرکت افقی به کار ‌می‌روند. این میلگرد‌ها باعث کاهش انحراف و فشار در محل اتصال شده و معمولاً قطری بین ۳۲ تا ۳۸ میلی‌متر و طولی حدود ۴۶۰ میلی‌متر دارند. برای جلوگیری از خوردگی، معمولاً از فولاد ضد زنگ یا اپوکسی استفاده می‌شود.

نحوه استفاده:

میلگرد‌های انتظار پیش از بتن‌ریزی در پی نصب شده و از طریق اورلب به میلگرد‌های دیوار یا ستون متصل می‌شوند.

برای اطمینان از استحکام، میلگرد‌ها باید عاری از آلودگی باشند.

محاسبه طول میلگرد انتظار بر اساس سه فاکتور اصلی انجام می‌شود:

برش میلگرد

خمیدگی میلگرد

تحمل سطح بتن

فرمول‌های محاسبه طول و ظرفیت باربری این میلگرد‌ها نیاز به بررسی و آزمون و خطا دارند تا مناسب‌ترین مقدار تعیین شود. همچنین، تعداد و فاصله میلگرد‌های انتظار به نوع و میزان بار وارد شده به سطح بستگی دارد.

طول همپوشانی بسته به رده بتن و نوع میلگرد محاسبه می‌شود. با استفاده از فرمول‌ها می‌توانید اورلب را محاسبه کنید. همچنین برای سهولت کار، چند نمونه از طول‌های همپوشانی را برای شما آماده کرده‌ایم.



 برای ساخت سازه‌های بتنی مقاوم و ایمن، آگاهی از نحوه نصب ستون‌ها و استفاده صحیح از میلگرد‌ها، به‌ویژه میلگرد‌های انتظار و اورلپ میلگرد، امری ضروری است. این میلگرد‌ها به تقویت ستون‌ها و کاهش بار وارده بر آن‌ها کمک می‌کنند. با توجه به محدودیت طول میلگرد‌ها و نیاز به اتصال چند میلگرد برای ساخت سازه‌های بلندتر، اورلپ میلگرد به عنوان یک روش کاربردی برای اتصال میلگرد‌ها و کاهش هزینه‌ها شناخته می‌شود.

همچنین، استفاده درست از میلگرد‌های انتظار و طراحی دقیق طول و عمق آن‌ها برای تحمل بار‌های وارده، از اهمیت ویژه‌ای برخوردار است. بنابراین، هرگونه اشتباه در محاسبه و اجرای اورلپ میلگرد یا میلگرد‌های انتظار می‌تواند تأثیر منفی بر مقاومت و عملکرد سازه داشته باشد و به افزایش هزینه‌ها منجر شود.

برای خرید میلگرد از برند‌های معتبر با بهترین قیمت، می‌توانید با کارشناسان ما از طریق شماره ۰۳۱۵۵۰۵۷ تماس بگیرید. همچنین، قیمت روز میلگرد به طور لحظه‌ای در وب سایت ما بروزرسانی می‌شود تا خرید شما را آسان‌تر کند.



اورلب میلگرد چیست و چرا در آرماتوربندی استفاده می‌شود؟

اورلب میلگرد به‌معنای هم‌پوشانی دو میلگرد برای انتقال نیرو و ایجاد پیوستگی در آرماتوربندی است. چون طول میلگردهای تولیدی محدود است، برای تداوم در سازه از اورلب استفاده می‌شود.

طول اورلب میلگرد چطور تعیین می‌شود؟

طول اورلب بر اساس قطر میلگرد، نوع بتن، نوع نیروهای وارده (کششی یا فشاری) و مقررات آیین‌نامه محاسبه می‌شود. هرچه قطر میلگرد بزرگ‌تر باشد، طول اورلب نیز بیشتر است.

در کدام بخش‌های سازه باید اورلب میلگرد اجرا شود؟

اورلب میلگرد باید در نواحی با تنش کمتر اجرا شود؛ مثلاً در ستون‌ها در وسط ارتفاع ستون و در فونداسیون در بخش‌های میانی و دور از گوشه‌ها.
