شابلون میلگرد یا گیج چیست؟

در کارگاه‌های ساختمانی، شاید هیچ‌چیز به اندازه تشخیص سریع و دقیق سایز میلگرد، خیال مهندس ناظر و تیم اجرا را بابت تطابق با نقشه‌های مهندسی راحت نکند. با اینکه روش‌های مختلفی برای اندازه‌گیری وجود دارد، اما بسیاری از این روش‌ها یا زمان‌بر هستند و یا خطای بالایی دارند.

در این مقاله از دکترآهن، برند رسمی فولاد رامیار صنعت قصد داریم ابزاری ساده اما بسیار کاربردی به نام «شابلون میلگرد» را بررسی کنیم. وسیله‌ای که به عنوان یک دستیار همراه، دقت کنترل کیفیت را در پروژه‌های شما افزایش می‌دهد. اگر می‌خواهید بدانید چطور با این ابزار کوچک، خطاهای اندازه‌گیری را به حداقل برسانید و با اطمینان بیشتری آرماتوربندی کنید، با ما در ادامه این مطلب همراه باشید.

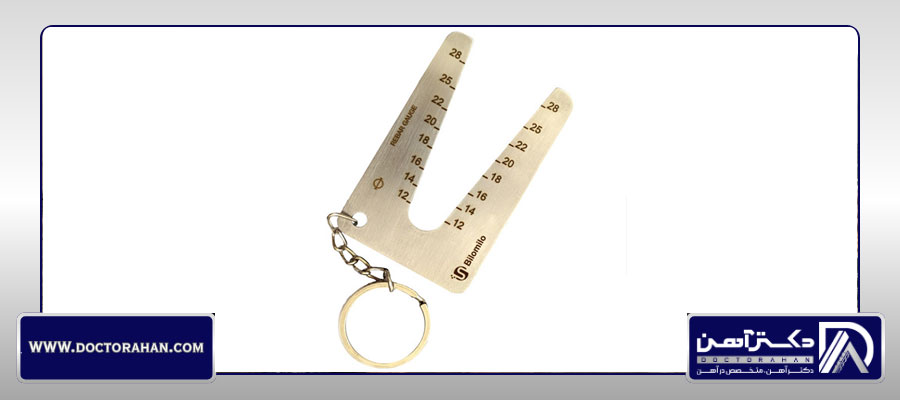

شابلون میلگرد چیست؟

در پروژه‌های ساختمانی، شناسایی دقیق سایز آرماتور پس از برش یا جدا شدن از بندیل، همواره یکی از چالش‌های اصلی کنترل کیفیت است. برای درک بهتر اهمیت این موضوع، ابتدا باید بدانید که میلگرد چیست و چه نقشی در مقاومت سازه دارد. در این میان، «شابلون میلگرد» که در اصطلاح فنی «گیج» نیز نامیده می‌شود، ابزاری دقیق و کارآمد است که برای رفع این چالش طراحی شده است. این ابزار با فراهم کردن امکان اندازه‌گیری سریع و بدون خطای قطر میلگرد، به مهندسین و معماران کمک می‌کند تا از مطابقت کامل میلگرد مصرفی با نقشه‌های اجرایی و استانداردهای طراحی اطمینان حاصل کنند.

شابلون‌های میلگرد در متریال‌های مختلفی از جمله ورق‌های گالوانیزه ساده تا فولاد ضدزنگ (استیل) تولید می‌شوند. در مدل‌های حرفه‌ای، اعداد و مقیاس‌های اندازه‌گیری به جای چاپ معمولی، با فناوری لیزر روی بدنه حک شده‌اند که ماندگاری و وضوح بالایی را در شرایط سخت کارگاهی تضمین می‌کند. این ابزارها با طراحی سبک (حدود ۵۰ گرم) و قابلیت پوشش‌دهی طیف‌های پرکاربرد مانند میلگرد ۱۲ تا ۲۸ میلی‌متر، به یکی از ملزومات ضروری برای افزایش سرعت و دقت در عملیات آرماتوربندی تبدیل شده‌اند.

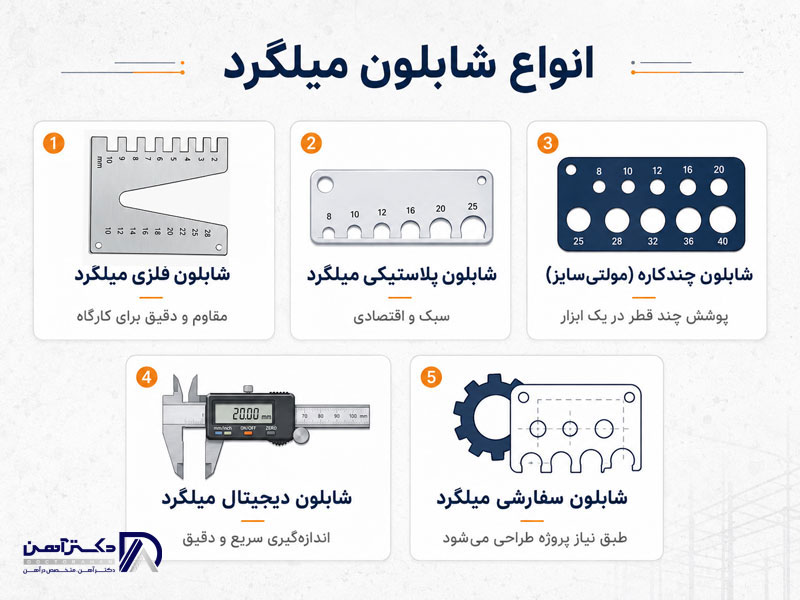

انواع شابلون میلگرد

شابلون میلگرد یا گیج میلگرد، در مدل‌ها و جنس‌های مختلفی تولید می‌شود تا نیازهای متنوع کارگاهی، از کنترل سریع سایز میلگرد تا بازرسی‌های دقیق‌تر، را پوشش دهد. انتخاب نوع مناسب شابلون به حجم کار، سطح دقت مورد نیاز، شرایط محیطی و حتی بودجه پروژه بستگی دارد. آشنایی با انواع شابلون میلگرد کمک می‌کند تا هم خطای انسانی در تشخیص قطر میلگرد به حداقل برسد و هم سرعت اجرا و کنترل کیفیت در کارگاه افزایش یابد.

۱. شابلون فلزی میلگرد

رایج‌ترین و پراستفاده‌ترین نوع شابلون، شابلون فلزی است که معمولاً از فولاد، استیل ضدزنگ یا آلومینیوم ساخته می‌شود. این نوع گیج میلگرد به دلیل دوام بالا، مقاومت در برابر ضربه و تغییر شکل، و عمر طولانی برای استفاده مداوم در کارگاه‌های ساختمانی بسیار مناسب است. مدل‌های حرفه‌ای فلزی، اغلب با حکاکی لیزری اعداد و سایزها تولید می‌شوند تا حتی در شرایط سخت کارگاهی و تماس با گرد و غبار و رطوبت، خوانایی خود را از دست ندهند.

۲. شابلون پلاستیکی میلگرد

شابلون پلاستیکی میلگرد، گزینه‌ای سبک، ارزان و قابل حمل است که بیشتر برای استفاده‌های موقت، کارگاه‌های کوچک یا آموزش مورد استفاده قرار می‌گیرد. این نوع شابلون برای محیط‌هایی که فشار مکانیکی زیادی به ابزار وارد نمی‌شود، انتخاب مناسبی است؛ اما در مقایسه با شابلون فلزی، طول عمر و مقاومت کمتری دارد و در صورت استفاده نادرست، امکان تغییر شکل یا شکستگی آن بیشتر است.

۳. شابلون چندکاره (مولتی سایز)

شابلون چندکاره یا مولتی سایز، به گونه‌ای طراحی شده است که چندین قطر مختلف میلگرد را در یک ابزار پوشش می‌دهد. وجود شکاف‌ها یا حفره‌های متوالی با سایزهای استاندارد (مثلاً ۸، ۱۰، ۱۲، ۱۴، ۱۶، ۲۰، ۲۵ و ۲۸ میلی‌متر) باعث می‌شود کاربر بدون نیاز به حمل چندین ابزار مختلف، بتواند در کمترین زمان سایزهای متنوع میلگرد را کنترل کند. این مدل برای مهندسین ناظر، سرپرستان کارگاه و اکیپ‌های اجرای اسکلت بتنی بسیار کاربردی است.

۴. شابلون دیجیتال میلگرد

در پروژه‌هایی که کنترل کیفیت بسیار حساس است و نیاز به ثبت و مستندسازی دقیق اندازه‌ها وجود دارد، استفاده از شابلون دیجیتال توصیه می‌شود. این مدل‌ها با استفاده از حسگرهای دقیق و نمایشگر دیجیتال، قطر میلگرد را با دقت بالایی نمایش می‌دهند. شابلون دیجیتال معمولاً قیمت بالاتری دارد و بیشتر در آزمایشگاه‌های فنی، واحدهای کنترل کیفیت کارخانه‌ها یا پروژه‌های خاص مورد استفاده قرار می‌گیرد، اما دقت آن نسبت به مدل‌های معمولی بسیار بیشتر است.

۵. شابلون سفارشی میلگرد

در برخی پروژه‌ها، به ‌ویژه پروژه‌های خاص صنعتی، پل‌سازی، سازه‌های خاص یا زمانی که از میلگرد با سایزهای غیر استاندارد استفاده می‌شود، از شابلون‌های سفارشی بهره می‌گیرند. این شابلون‌ها بر اساس نقشه‌های اجرایی، سایزبندی خاص یا نیاز کارفرما طراحی و ساخته می‌شوند و می‌توانند شامل شکل‌ها ویژه نیز باشند. هرچند هزینه ساخت شابلون سفارشی بیشتر است، اما برای پروژه‌های خاص، دقت و سرعت اجرا را به ‌طور محسوسی افزایش می‌دهد.

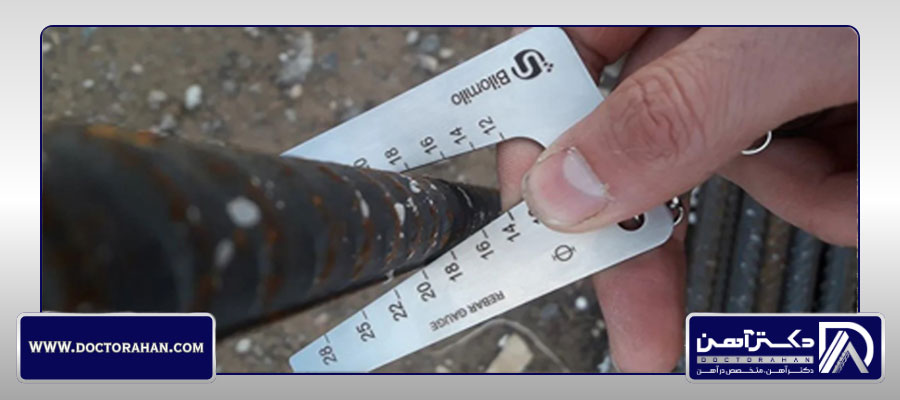

نحوه کار با شابلون میلگرد

نحوه کار با شابلون میلگرد بسیار ساده است و هر فردی در کارگاه می‌تواند در چند ثانیه سایز میلگرد را به‌طور دقیق تشخیص دهد. شابلون میلگرد معمولاً دارای یک بخش مثلثی یا شیارهای پیاپی است که روی هر کدام، سایزهای مختلف میلگرد حک شده است. برای اندازه‌گیری، کافی است شابلون را روی میلگرد قرار دهید یا در امتداد آن فرو ببرید؛ جایی که شابلون به‌طور کامل و بدون لقی روی میلگرد می‌نشیند، سایز واقعی میلگرد است. هرچه قطر میلگرد کمتر باشد، شابلون بیشتر در آن فرو می‌رود و هرچه سایز میلگرد بزرگ‌تر باشد، میزان فرو رفتن کمتر خواهد بود. به این ترتیب، نحوه تشخیص سایز میلگرد با شابلون بسیار سریع، دقیق و عاری از خطای چشمی انجام می‌شود.

یکی دیگر از کاربردهای مهم شابلون، اندازه‌گیری فاصله بین آرماتورها در تیرها و ستون‌های بتنی است. بسیاری از شابلون‌های میلگرد دارای خط‌کش مدرج هستند و می‌توان از آن‌ها برای کنترل کاور بتن و فاصله‌گذاری صحیح میلگردها طبق نقشه و آیین‌نامه استفاده کرد. برای این کار، شابلون را بین دو میلگرد قرار می‌دهید و عدد روی خط‌کش، فاصله واقعی آرماتورها را نشان می‌دهد. به‌کارگیری صحیح شابلون میلگرد در کارگاه، علاوه بر افزایش سرعت اجرا، باعث افزایش دقت در آرماتوربندی، کاهش خطای انسانی و ارتقای کیفیت نهایی سازه بتنی می‌شود؛ به همین دلیل، یادگیری نحوه کار با شابلون میلگرد برای تمام عوامل اجرایی و مهندسان ناظر اهمیت زیادی دارد.

روش های دیگر اندازه گیری سایز میلگرد

• کنترل چشمی: افراد باتجربه می‌توانند با مشاهده ظاهر میلگرد، سایز آن را تا حدی تشخیص دهند؛ با این حال، دقت این روش پایین است و برای اندازه‌گیری دقیق توصیه نمی‌شود.
• اندازه‌گیری با انگشتان دست: در این روش قطر میلگرد با اندازه بند انگشت مقایسه و سایز آن به‌صورت تقریبی تعیین می‌شود. این روش ساده است، اما به دلیل تفاوت اندازه دست افراد، احتمال خطا در آن وجود دارد.
• محاسبه با وزن و فرمول: با وزن کردن یک متر از میلگرد و استفاده از رابطه مربوط به وزن و قطر، می‌توان سایز میلگرد را محاسبه کرد. این روش نسبتاً دقیق است، اما نسبت به استفاده از گیج به محاسبات بیشتری نیاز دارد.
• اندازه‌گیری با میکرومتر: میکرومتر امکان اندازه‌گیری دقیق قطر میلگرد را فراهم می‌کند. برای این کار، میلگرد بین فک‌های میکرومتر قرار می‌گیرد و پس از تماس فک‌ها با سطح میلگرد، عدد روی ابزار به‌عنوان قطر آن خوانده می‌شود.
• استفاده از فرگه‌نما یا Gauge: فرگه‌نما ابزاری برای بررسی ابعاد دقیق قطعات است که در صنایع مختلف، از جمله ساخت‌وساز، برای اندازه‌گیری قطر میلگرد و سایر ابعاد مورد استفاده قرار می‌گیرد.
• استفاده از ریسمان: با پیچیدن ریسمان به دور میلگرد و اندازه‌گیری محیط آن، می‌توان قطر میلگرد را به‌صورت تقریبی به دست آورد. این روش ساده و در دسترس است، اما به دقت در اندازه‌گیری نیاز دارد.
• استفاده از آچار فرانسه: آچار فرانسه مدرج را می‌توان برای تخمین قطر میلگرد به کار برد. این روش برای سایزهای متداول میلگرد مانند ۱۴ و ۱۶ کاربردی‌تر است، اما دقت آن به اندازه ابزارهای تخصصی نیست.

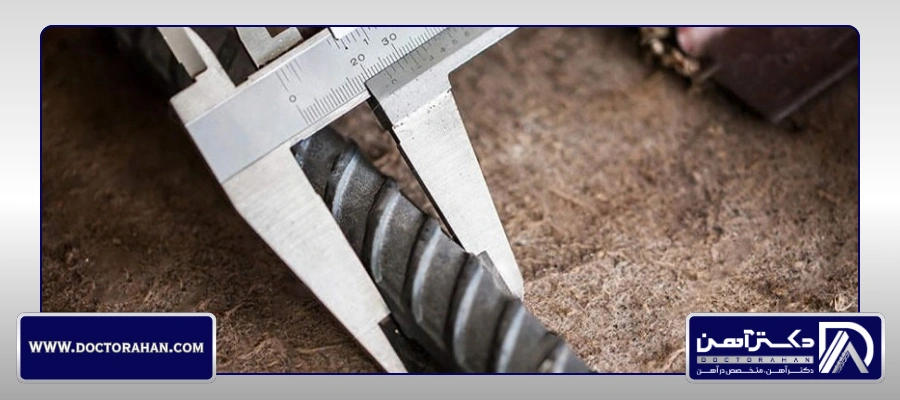

• استفاده از کولیس: کولیس یکی از ابزارهای دقیق برای اندازه‌گیری قطر میلگرد است و در پروژه‌های تخصصی کاربرد بیشتری دارد. برای رسیدن به اندازه دقیق، استفاده صحیح از کولیس و دقت در قرارگیری میلگرد بین فک‌های آن ضروری است.

با این حال، آشنایی با تمامی این متدها و نقاط ضعف یا قوت آن‌ها برای هر مهندس ناظر یا آرماتوربندی ضروری است تا در شرایط مختلف بتواند بهترین تصمیم را بگیرد. برای مطالعه کامل‌تر و آشنایی با تمامی تکنیک‌های کاربردی جهت تشخیص سایز میلگرد، پیشنهاد می‌کنیم مقاله مربوطه را مطالعه کنید تا با مقایسه دقیق روش‌های مختلف، انتخاب هوشمندانه‌تری برای کنترل کیفیت سازه خود داشته باشید.

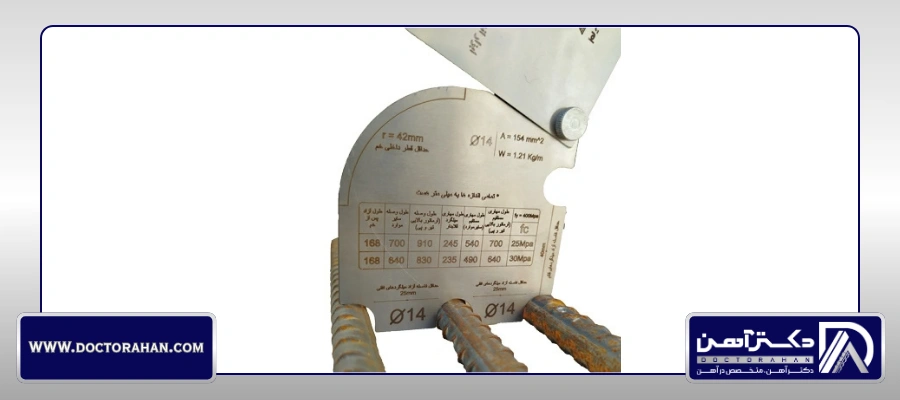

کاربردهای شابلون میلگرد

شابلون میلگرد علاوه بر اندازه‌گیری قطر میلگرد، در مراحل مختلف اجرای سازه برای کنترل سایز و کاهش خطا مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

• استفاده در آرماتوربندی: پیش از اجرای آرماتوربندی می‌توان با شابلون، سایز میلگردها را بررسی و آن‌ها را بر اساس اندازه دسته‌بندی کرد تا میلگرد نامناسب در محل موردنظر استفاده نشود.
• افزایش دقت اجرای سازه: شابلون امکان بررسی سریع اندازه میلگرد را فراهم می‌کند و در فرآیند خم‌کاری نیز می‌توان از شابلون‌های مخصوص برای کنترل ابعاد و زاویه خم استفاده کرد.
• کاهش خطای انسانی در اندازه‌گیری: استفاده از شابلون و گیج میلگرد، تشخیص سایز را از حالت چشمی و حدسی خارج کرده و احتمال خطا در اندازه‌گیری را کاهش می‌دهد.
• کنترل میلگرد هنگام خرید و تحویل: با استفاده از شابلون می‌توان سایز میلگردهای خریداری‌شده و تحویلی را بررسی کرد و از مطابقت آن‌ها با مشخصات فنی سفارش اطمینان یافت.
• بازرسی قبل و بعد از نصب میلگرد ها: شابلون به نیروهای اجرایی و ناظران کمک می‌کند سایز میلگردهای نصب‌شده را در مراحل مختلف بررسی کرده و در صورت مشاهده مغایرت، آن را پیش از ادامه عملیات اصلاح کنند.

تعیین قطر میلگرد آجدار و ساده با شابلون

به دلیل وجود آج روی سطح میلگرد، اندازه‌گیری قطر میلگرد آجدار با میلگرد ساده تفاوت دارد. میلگرد آجدار دارای سه مفهوم قطر خارجی، قطر زمینه و قطر اسمی است. قطر خارجی با در نظر گرفتن ارتفاع آج اندازه‌گیری می‌شود؛ بنابراین هنگام استفاده از شابلون یا کولیس باید آج میلگرد نیز در اندازه‌گیری لحاظ شود. قطر زمینه بدون در نظر گرفتن آج محاسبه می‌شود و قطر اسمی نیز قطر میلگرد با احتساب آج است. با استفاده از شابلون می‌توان هر سه قطر میلگرد آجدار را به‌صورت دقیق اندازه‌گیری کرد.

مزایای استفاده از شابلون میلگرد

شابلون میلگرد به دلیل طراحی بهینه، به یکی از ضروری‌ترین ابزارهای همراه مهندسین ناظر و اکیپ‌های اجرایی تبدیل شده است. از مهم‌ترین مزایای آن می‌توان به قابلیت حمل آسان اشاره کرد؛ این ابزار به دلیل ابعاد کوچک و وزن سبک، به‌راحتی در جیب جای می‌گیرد و در هر لحظه از بازرسی کارگاهی در دسترس است. علاوه بر این، تولید این محصول از فولاد ضدزنگ، مقاومت بسیار بالایی در برابر شرایط محیطی کارگاه، ضربه و خوردگی ایجاد کرده است که عمر مفید آن را تضمین می‌کند. همچنین دقت بالا در اندازه‌گیری، دسترسی آسان برای خرید از فروشگاه‌های ابزارآلات و قیمت مناسب، آن را به انتخابی اقتصادی و کاربردی برای تمامی پروژه‌های ساختمانی تبدیل کرده است.

معایب و محدودیت‌های گیج میلگرد

در کنار مزایای فراوان، شابلون میلگرد دارای محدودیت‌هایی است که باید به آن‌ها توجه داشت. اولین مورد، محدودیت بازه اندازه‌گیری است؛ این ابزارها معمولاً برای سایزهای پرکاربرد طراحی شده‌اند و برای پروژه‌های خاص با میلگردهای بسیار ریز یا بسیار درشت کارایی ندارند. همچنین، علی‌رغم بدنه فولادی، استفاده بسیار طولانی‌مدت و مکرر می‌تواند منجر به فرسایش یا تغییر شکل جزئی در لبه‌های شابلون شود که به مرور دقت آن را کاهش می‌دهد. در نهایت، وابستگی کاربر به داشتن شابلونی که دقیقاً سایز مورد نظر در محدوده اندازه‌گیری آن باشد، گاهی در کارگاه‌های بزرگ که با تنوع بالایی از میلگردها مواجه هستند، ممکن است باعث ایجاد چالش در دسترسی سریع به ابزار مناسب شود. در جدول زیر برخی از مهم ترین مزایا و معایب شابلون میلگرد را بررسی کرده ایم.

اشتباهات رایج در اندازه‌گیری با شابلون میلگرد

• استفاده از شابلون فرسوده یا غیراستاندارد: به‌کارگیری گیج میلگرد قدیمی، ضربه‌خورده یا تغییرشکل‌یافته باعث خطای محسوس در تشخیص سایز می‌شود.
• قرار دادن نادرست میلگرد داخل شابلون: اگر میلگرد به‌طور کامل و عمود در دهانه شابلون ننشیند (کج یا نیمه‌کار وارد شود)، عدد خوانده‌شده کوچک‌تر یا بزرگ‌تر از سایز واقعی خواهد بود.
• اعمال فشار زیاد یا خیلی کمک: فشار بیش از حد برای جا دادن میلگرد در شابلون، یا نگه‌داشتن خیلی شل، هر دو باعث برداشت اشتباه از قطر میلگرد می‌شوند.
• کثیف بودن شابلون یا وجود گل و ملات روی میلگرد: وجود گرد و غبار، ملات خشک‌شده یا زنگ‌زدگی روی شابلون یا سطح میلگرد، دهانه اندازه‌گیری را تغییر داده و دقت را کم می‌کند.
• بی‌توجهی به استانداردها : صرفاً اکتفا به عدد خوانده‌شده از شابلون، بدون تطبیق با سایز مشخص‌شده در نقشه و آیین‌نامه، می‌تواند منجر به استفاده از میلگرد اشتباه در المان سازه‌ای شود.

در نهایت

با توجه به نقش حیاتی میلگرد در استحکام سازه، بهره‌گیری از ابزارهای اندازه‌گیری دقیق نظیر شابلون میلگرد برای مهندسان و اکیپ‌های اجرایی یک ضرورت است تا از انطباق کامل محصول مصرفی با نقشه‌های مهندسی اطمینان حاصل کنند. شناخت دقیق سایز میلگرد پیش از اجرا، نه تنها ایمنی ساختمان را تضمین می‌کند، بلکه از بروز خسارات جبران‌ناپذیر ناشی از محاسبات اشتباه جلوگیری می‌نماید.

ما در مجموعه دکتر آهن، تمامی نیازهای فنی شما را برای تهیه محصولات باکیفیت و استاندارد پوشش می‌دهیم؛ از این رو برای اطلاع از آخرین نوسانات بازار و استعلام قیمت میلگرد از معتبرترین کارخانه‌های تولیدی کشور، می‌توانید با کارشناسان ما با شماره ۰۳۱۵۵۰۵۷ تماس حاصل فرمایید و خریدی مطمئن و مقرون ‌به ‌صرفه را تجربه کنید.

سوالات متداول درباره شابلون میلگرد

آیا گیج میلگرد دقت اندازه‌گیری را بیشتر می‌کند؟

بله، گیج میلگرد با طراحی استاندارد خود امکان تشخیص دقیق‌تر سایز میلگرد را فراهم کرده و احتمال خطای انسانی را کاهش می‌دهد.

آیا می‌توان شابلون میلگرد را به صورت دستی ساخت؟

بله، امکان ساخت شابلون با ورق فلزی یا پلاستیک مقاوم وجود دارد، اما دقت آن معمولاً از نمونه‌های صنعتی کمتر است.

آیا گیج میلگرد برای تمام سایزهای میلگرد قابل استفاده است؟

خیر، هر گیج محدوده مشخصی از سایزهای استاندارد را اندازه‌گیری می‌کند؛ بنابراین باید بازه اندازه‌گیری آن متناسب با نیاز پروژه باشد.
