فولاد به دلیل برخورداری از خواص مکانیکی متنوع، در صنایع مختلف کاربرد گستردهای دارد و سختی یکی از ویژگیهای مهم آن به شمار میرود. سختی فولاد میزان مقاومت آن در برابر نفوذ، خراش و تغییر شکل دائمی در یک ناحیه از سطح را نشان میدهد و میتواند بر عملکرد و دوام قطعات اثرگذار باشد. به همین دلیل، آشنایی با عوامل مؤثر بر سختی، روشهای اندازه گیری و راههای افزایش آن برای انتخاب و استفاده صحیح از فولاد اهمیت دارد. در این مقاله از دکترآهن، برند رسمی فولاد رامیار صنعت، بررسی میکنیم سختی فولاد چیست، چه عواملی بر آن تأثیر میگذارند، چگونه اندازه گیری میشود و در چه صنایعی اهمیت بیشتری دارد.

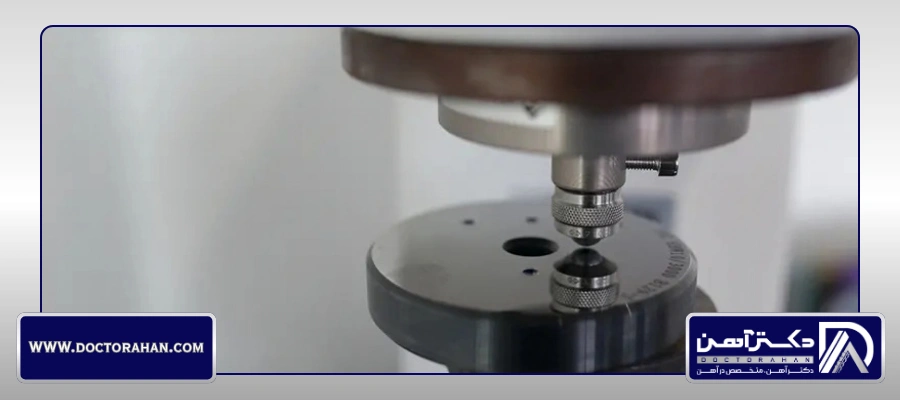

سختی فولاد چیست؟
سختی فولاد به میزان مقاومت این ماده در برابر تغییر شکل دائمی، خراشیدگی و نفوذ یک جسم سختتر در سطح آن گفته میشود. به بیان ساده، هرچه مقاومت فولاد در برابر ایجاد فرورفتگی یا تغییر شکل بیشتر باشد، سختی آن بالاتر است. این ویژگی از خواص مهم فولاد محسوب میشود و با روشهایی مانند راکول، برینل و ویکرز قابل اندازهگیری است. البته سختی با سختی پذیری تفاوت دارد؛ سختی میزان مقاومت فولاد در یک شرایط مشخص را نشان میدهد، در حالی که سختی پذیری به توانایی فولاد برای سخت شدن تا عمق معین، به ویژه پس ازعملیات حرارتی، مربوط میشود.
پیش از بررسی خواص مکانیکی فولاد، باید توجه داشت که فولاد با آهن خالص یکسان نیست و ترکیب و ویژگیهای متفاوتی دارد. آشنایی با تفاوت آهن و فولاد میتواند در درک بهتر خواص و کاربردهای هرکدام مؤثر باشد.
چرا سختی فولاد در صنایع مختلف اهمیت دارد؟
سختی فولاد در صنایع مختلف اهمیت زیادی دارد، زیرا میزان مقاومت سطح فولاد در برابر سایش، اصطکاک و تغییر شکل میتواند بر دوام و عملکرد قطعات تأثیر بگذارد. قطعاتی مانند چرخدندهها، ابزارهای برش، قالبها، رینگها و برخی شفتها معمولاً به سختی مناسب نیاز دارند تا در شرایط کاری مختلف عملکرد قابل قبولی داشته باشند. با این حال، افزایش سختی به تنهایی به معنای افزایش مقاومت فولاد در برابر بار یا شکست نیست؛ به همین دلیل هنگام انتخاب فولاد باید در کنار سختی، عواملی مانند استحکام کششی، استحکام تسلیم، چقرمگی، شکلپذیری و مقاومت خستگی نیز در نظر گرفته شوند.

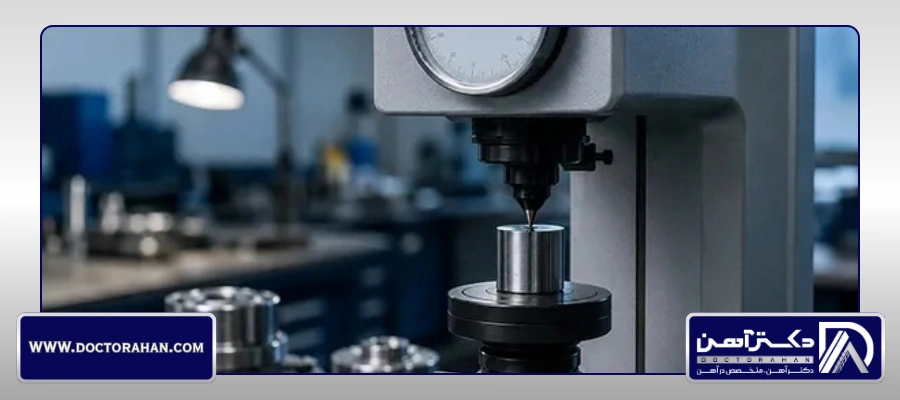

عوامل مؤثر بر سختی فولاد
سختی فولاد تنها به نوع فولاد محدود نمیشود و عواملی مانند ترکیب شیمیایی، عناصر آلیاژی، عملیات حرارتی، سرعت سرد شدن و ابعاد قطعه میتوانند بر سختی نهایی آن تأثیر بگذارند. مهمترین عوامل عبارتاند از:
عناصر آلیاژی
مقدار کربن یکی از عوامل اصلی تعیین کننده حداکثر سختی قابل دستیابی فولاد است. به طور کلی، افزایش کربن میتواند امکان رسیدن به سختی بالاتر پس از عملیات حرارتی را افزایش دهد. عناصری مانند کروم، منگنز، مولیبدن و نیکل میتوانند بر سختیپذیری فولاد و توانایی آن برای تشکیل ساختار سختشده در عمق قطعه تأثیر بگذارند. البته اثر این عناصر به مقدار آنها، اندازه دانه آستنیت، سرعت سرد شدن و ریزساختار نهایی وابسته است؛ بنابراین وجود یک عنصر آلیاژی به تنهایی به معنی سختی بیشتر نیست.
عملیات حرارتی
فرایندهایی مانند آستنیته کردن، کوئنچ و تمپر با تغییر ریزساختار فولاد، سختی آن را تحت تأثیر قرار میدهند. کوئنچ سریع میتواند باعث تشکیل ساختار سختی مانند مارتنزیت شود، در حالی که تمپر معمولاً بخشی از سختی را کاهش داده و به بهبود چقرمگی و ایجاد تعادل مناسب میان سختی و چقرمگی کمک میکند.
سرعت سرد شدن و محیط کوئنچ
سرعت سرد شدن به عواملی مانند نوع محیط کوئنچ، دمای آن، ابعاد قطعه و شدت گردش سیال بستگی دارد. آب معمولاً نسبت به روغن سرعت سرد شدن بیشتری ایجاد میکند، اما احتمال ایجاد اعوجاج و ترک در آن نیز بیشتر است. بنابراین انتخاب محیط کوئنچ باید با توجه به گرید فولاد و شرایط قطعه انجام شود.
ابعاد و ضخامت قطعه
در قطعات ضخیم، سطح و مرکز قطعه با سرعت یکسان سرد نمیشوند؛ سطح زودتر حرارت خود را از دست میدهد و در نتیجه ممکن است سختی آن با بخشهای داخلی متفاوت باشد. به همین دلیل، برای مقاطع بزرگ استفاده از فولادی با سختی پذیری مناسب اهمیت زیادی دارد تا خواص موردنظر در عمق قطعه نیز ایجاد شود.

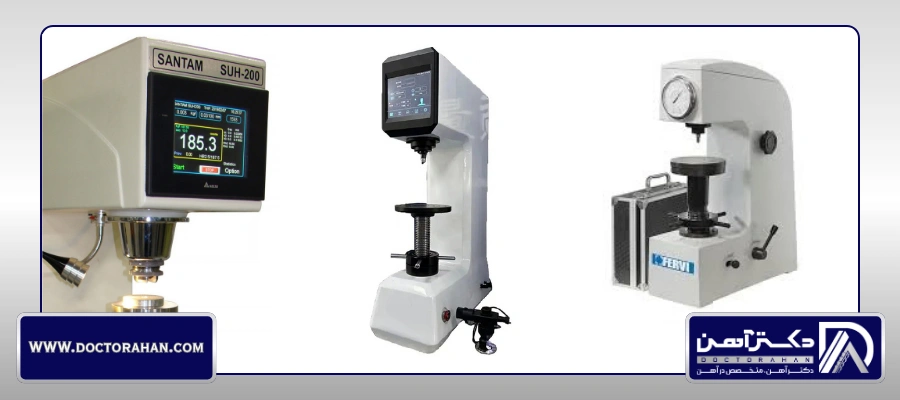

سختی فولاد چگونه اندازهگیری میشود؟
برای تعیین میزان سختی فولاد از آزمونهای مختلفی استفاده میشود که در آنها مقاومت سطح نمونه در برابر نفوذ یا ایجاد فرورفتگی بررسی میشود. نتایج این آزمونها علاوه بر ارزیابی خواص فولاد، در کنترل کیفیت، انتخاب ماده مناسب و بررسی عملکرد قطعات کاربرد دارند. در میان روشهای مختلف، راکول، برینل و ویکرز از رایجترین روشهای سختیسنجی فولاد هستند و هرکدام بر اساس نوع نمونه و محدوده سختی، کاربرد متفاوتی دارند.در ادامه هرکدام از این آزمون ها را بررسی کرده ایم.

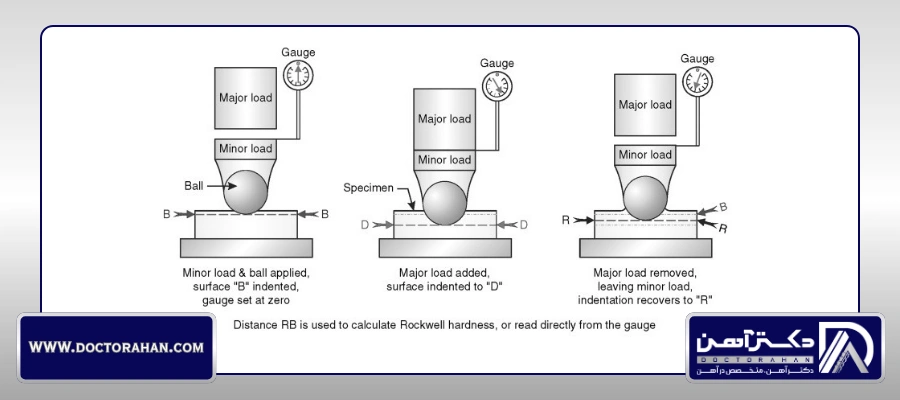

آزمون سختی راکول
در روش راکول، سختی فولاد با اندازهگیری عمق نفوذ یک فرورونده در سطح نمونه و تحت اعمال بار مشخص تعیین میشود. نوع فرورونده و مقیاس آزمون با توجه به جنس و محدوده سختی قطعه انتخاب میشود. از مقیاسهای متداول این روش میتوان به HRC و HRB اشاره کرد. آزمون راکول به دلیل سرعت مناسب و سادگی اجرا، یکی از روشهای پرکاربرد برای کنترل کیفیت قطعات فلزی است.
آزمون سختی برینل
تست یا آزمون برینل با وارد کردن یک گوی فولادی سختشده یا ساچمه کاربید تنگستن با نیروی مشخص به سطح نمونه انجام میشود. پس از برداشتن نیرو، قطر فرورفتگی ایجادشده اندازهگیری شده و عدد سختی برینل بر اساس آن تعیین میشود. این روش برای قطعات نسبتاً بزرگ، مواد ریختگی و قطعات آهنگری شده و همچنین موادی با ساختار نسبتاً ناهمگن، کاربرد مناسبی دارد و مقدار سختی معمولاً با نماد HB یا HBW بیان میشود.
آزمون سختی ویکرز
در روش ویکرز، یک فرورونده الماسی هرمی با قاعده مربع روی سطح نمونه قرار میگیرد و پس از ایجاد اثر، ابعاد فرورفتگی اندازهگیری میشود. مقدار سختی بر اساس نیروی اعمالشده و اندازه اثر بهدست میآید و با نماد HV نشان داده میشود. این روش دقت بالایی دارد و به دلیل امکان استفاده در محدوده وسیعی از سختی، برای نمونههای کوچک، قطعات نازک و بررسی سختی لایههای سطحی نیز مورد استفاده قرار میگیرد.
آزمون سختی موس
روش موس سختی را بر اساس مقاومت ماده در برابر خراش ارزیابی میکند. در این آزمون، مواد مختلف از نظر توانایی ایجاد خراش روی یکدیگر مقایسه میشوند. با وجود کاربرد این مقیاس برای مقایسه سختی برخی مواد، برای ارزیابی دقیق فولادهای مهندسی معمولاً روشهای فرورفتگی مانند راکول، برینل و ویکرز کاربرد بیشتری دارند.
جدول سختی فولاد
جدول سختی فولاد برای مقایسه و تبدیل تقریبی مقادیر سختی در مقیاسهای مختلف مورد استفاده قرار میگیرد. از آنجا که سختی فولاد را میتوان با روشهایی مانند راکول، برینل و ویکرز اندازهگیری کرد، عدد بهدستآمده در هر روش ممکن است با روش دیگر متفاوت باشد. به همین دلیل، جدولهای تبدیل سختی به مهندسان و متخصصان کمک میکنند تا مقدار ثبتشده در یک مقیاس را با مقیاسهای دیگر مقایسه کنند. جدول زیر معادل تقریبی سختی فولاد را در سه مقیاس راکول C (HRC)، برینل (HB) و ویکرز (HV) نشان میدهد.
| راکول C (HRC) | برینل (HB) | ویکرز (HV) |
| ۲۲ | ۲۳۸ | ۲۵۰ |
| ۲۳ | ۲۴۵ | ۲۵۷ |
| ۲۴ | ۲۵۳ | ۲۶۵ |
| ۲۵ | ۲۶۱ | ۲۷۵ |
| ۲۶ | ۲۷۰ | ۲۸۴ |
| ۲۷ | ۲۷۹ | ۲۹۳ |
| ۲۸ | ۲۸۸ | ۳۰۴ |
| ۲۹ | ۲۹۸ | ۳۱۳ |
| ۳۰ | ۳۰۹ | ۳۲۴ |
| ۳۱ | ۳۱۹ | ۳۳۵ |
| ۳۲ | ۳۳۰ | ۳۴۷ |
| ۳۳ | ۳۴۱ | ۳۵۸ |
| ۳۴ | ۳۵۲ | ۳۷۱ |
| ۳۵ | ۳۶۴ | ۳۸۳ |
| ۳۶ | ۳۷۶ | ۳۹۶ |
| ۳۷ | ۳۸۸ | ۴۰۹ |
| ۳۸ | ۴۰۱ | ۴۲۳ |
| ۳۹ | ۴۱۴ | ۴۳۶ |
| ۴۰ | ۴۲۸ | ۴۵۰ |
| ۴۱ | ۴۴۲ | ۴۶۵ |
| ۴۲ | ۴۵۶ | ۴۸۰ |
| ۴۳ | ۴۷۱ | ۴۹۶ |
| ۴۴ | ۴۸۷ | ۵۱۲ |
| ۴۵ | ۵۰۳ | ۵۳۰ |
| ۴۶ | ۵۲۰ | ۵۴۷ |
| ۴۷ | ۵۳۷ | ۵۶۵ |
| ۴۸ | ۵۵۵ | ۵۸۴ |
| ۴۹ | ۵۷۴ | ۶۰۴ |
| ۵۰ | ۵۹۴ | ۶۲۵ |
| ۵۱ | ۶۱۵ | ۶۴۷ |
| ۵۲ | ۶۳۷ | ۶۷۰ |
| ۵۳ | ۶۶۰ | ۶۹۵ |
| ۵۴ | ۶۸۴ | ۷۲۱ |
| ۵۵ | ۷۰۹ | ۷۴۸ |
| ۵۶ | ۷۳۶ | ۷۷۶ |
| ۵۷ | ۷۶۴ | ۸۰۶ |
| ۵۸ | ۷۹۳ | ۸۳۸ |
| ۵۹ | ۸۲۴ | ۸۷۰ |
| ۶۰ | ۸۵۸ | ۹۰۵ |
| ۶۱ | ۸۹۴ | ۹۴۲ |
| ۶۲ | ۹۳۲ | ۹۸۲ |
| ۶۳ | ۹۷۲ | ۱۰۲۵ |
| ۶۴ | ۱۰۱۵ | ۱۰۷۰ |
| ۶۵ | ۱۰۶۱ | ۱۱۲۲ |
| ۶۶ | ۱۱۰۹ | ۱۱۷۰ |
| ۶۷ | ۱۱۶۲ | ۱۲۲۴ |
راهنمای استفاده از جدول سختی فولاد
استفاده از جدول سختی فولاد روش سادهای برای مقایسه مقادیر سختی در مقیاسهای مختلف است. این جدول به شما کمک میکند مقدار سختی ثبتشده در یک آزمون را پیدا کرده و معادل تقریبی آن را در مقیاسهای دیگر به دست آورید. برای خواندن و استفاده صحیح از جدول، کافی است مراحل زیر را دنبال کنید:
- مقدار اولیه را مشخص کنید: ابتدا باید بدانید سختی نمونه با چه روشی اندازهگیری شده و مقدار آن چقدر است. برای مثال، فرض کنید سختی فولاد ۴۰ HRC باشد.
- ردیف مربوط به مقدار اولیه را پیدا کنید: در جدول، ردیفی را پیدا کنید که عدد ۴۰ در ستون راکول C (HRC) درج شده است.
- مقیاس موردنظر را پیدا کنید: در همان ردیف، به صورت افقی حرکت کنید تا به ستون مقیاس موردنظر برسید. برای مثال، برای تبدیل ۴۰ HRC به مقیاس برینل، باید ستون HB را بررسی کنید.
- مقدار معادل را بخوانید: در محل تقاطع ردیف ۴۰ HRC و ستون HB، عدد ۴۲۸ قرار دارد. بنابراین، سختی ۴۰ HRC تقریباً معادل ۴۲۸ HB است.

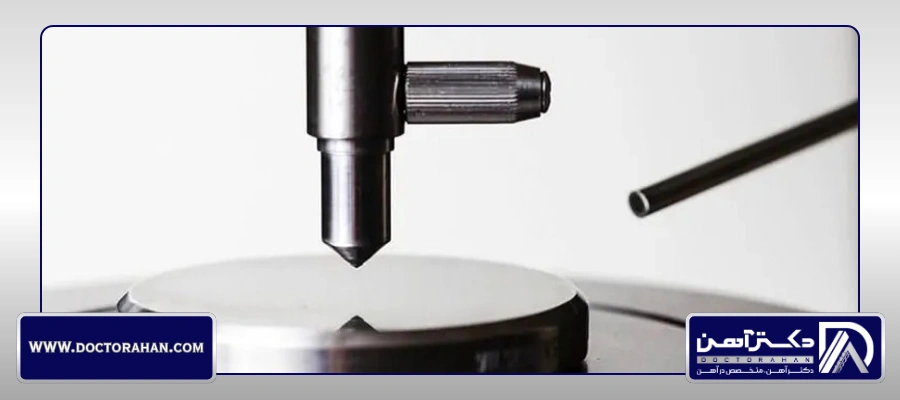

کاربرد سختی فولاد
میزان سختی فولاد با توجه به نوع قطعه و شرایط استفاده، اهمیت متفاوتی دارد. در برخی صنایع، سختی مناسب برای کاهش سایش و افزایش عمر قطعات ضروری است، در حالی که در بعضی کاربردها خواصی مانند شکل پذیری، چقرمگی و استحکام اهمیت بیشتری پیدا میکنند.
- صنعت خودروسازی: سختی مناسب در قطعاتی مانند چرخدنده، میل بادامک، رینگ و شفت به کاهش سایش و افزایش عمر آنها کمک میکند.
- ساختوساز و زیرساخت: در تیرها و ستونها، استحکام، شکلپذیری، چقرمگی و جوشپذیری معمولاً اهمیت بیشتری دارند. به همین دلیل، در سازههای ساختمانی بررسی خواص مکانیکی فولاد، از جمله مقاومت فولاد در برابر زلزله، اهمیت زیادی دارد و سختی بیشتر نیز میتواند برای کنترل کیفیت و بررسی برخی نواحی مانند محل جوش ارزیابی شود.
- ابزارسازی و قالب سازی: سختی مناسب ابزارهای برش و قالبها مقاومت آنها در برابر سایش را افزایش میدهد، اما سختی بیش از حد میتواند احتمال شکست و لبپریدگی را بیشتر کند.

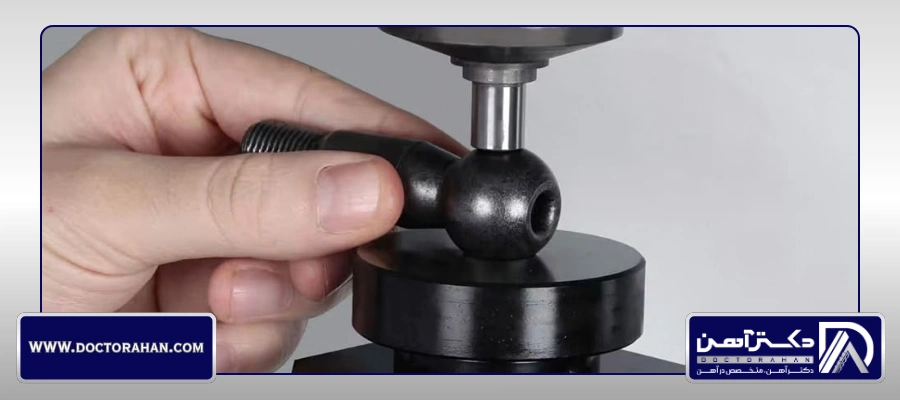

چطور میتوان سختی فولاد را افزایش داد؟
برای افزایش سختی فولاد میتوان از روشهای مختلف عملیات حرارتی و عملیات سطحی استفاده کرد. انتخاب روش مناسب به نوع فولاد، میزان سختی موردنظر و شرایط کاری قطعه بستگی دارد. مهمترین روشها عبارتاند از:
- سختکاری و تمپر: فولاد ابتدا تا دمای مناسب آستنیته گرم و سپس با سرعت مشخصی کوئنچ میشود تا ساختار سختتری ایجاد شود. بعد از آن، عملیات تمپر با هدف کاهش تنشهای داخلی و ایجاد تعادل مناسب میان سختی و چقرمگی انجام میشود.
- سختکاری القایی یا شعلهای: در این روش، سطح قطعه به سرعت گرم و سپس سرد میشود و در نتیجه، لایهای سخت در سطح و مغزی نسبتاً چقرمه در داخل قطعه به وجود میآید. این روش برای قطعاتی مانند چرخ دندهها و شفتها که سطح آنها در معرض سایش قرار دارد، کاربرد دارد.
- کربورهکردن: در این فرایند، میزان کربن موجود در لایه سطحی فولاد افزایش پیدا میکند و سپس قطعه سختکاری میشود. نتیجه، سطحی سخت و مقاوم در برابر سایش همراه با مغزی چقرمه است.
- نیتریدهکردن: با نفوذ نیتروژن به سطح فولاد، لایهای سخت در سطح ایجاد میشود که میتواند مقاومت سایشی قطعه را افزایش دهد و در برخی کاربردها به بهبود مقاومت خستگی نیز کمک کند.
- کارسختی: در برخی فولادها، تغییر شکل پلاستیک سرد موجب افزایش چگالی نابجاییها و در نتیجه بیشتر شدن سختی و استحکام میشود. البته این فرآیند معمولاً با کاهش شکل پذیری همراه است.
درنهایت
سختی فولاد یکی از خواص مهم این ماده است که مقاومت آن در برابر نفوذ، سایش و تغییر شکل موضعی را نشان میدهد. عواملی مانند درصد کربن، عناصر آلیاژی، عملیات حرارتی، سرعت سرد شدن و ضخامت قطعه میتوانند بر میزان سختی اثر بگذارند. همچنین، روشهایی مانند راکول، برینل و ویکرز برای اندازهگیری سختی فولاد به کار میروند و انتخاب فولاد مناسب تنها بر اساس سختی بالاتر انجام نمیشود؛ بلکه باید خواصی مانند استحکام، چقرمگی و شکلپذیری نیز در نظر گرفته شوند.
در زمان انتخاب و تأمین مواد اولیه نیز علاوه بر مشخصات فنی و خواص مکانیکی، بررسی عواملی مانند کیفیت محصول و قیمت شمش فولادی میتواند به تصمیمگیری دقیقتر برای خرید کمک کند.
برای انتخاب و تأمین محصول فولادی متناسب با نیاز پروژه، میتوانید با کارشناسان دکتر آهن، برند رسمی فولاد رامیار صنعت در ارتباط باشید و درباره مشخصات فنی، نوع محصول و شرایط خرید مشاوره دریافت کنید. برای تماس با کارشناس با شماره 03155057 تماس بگیرید.
