نبشی به عنوان یکی از پرکاربردترین مقاطع فولادی، نقش مهمی در استحکام و پایداری انواع سازهها ایفا میکند. از پروژههای عمرانی بزرگ گرفته تا ساخت فریمها، تجهیزات صنعتی و حتی مبلمان فلزی، همگی به نوعی به استفاده صحیح از نبشی وابستهاند. آنچه اهمیت این مقطع فولادی را دوچندان میکند، تحمل بار نبشی و توانایی آن در انتقال و توزیع نیروهای وارد بر سازه بدون ایجاد آسیب است. به همین دلیل، آشنایی با میزان بار قابل تحمل نبشی پیش از انتخاب و استفاده از آن، یک ضرورت فنی و اقتصادی محسوب میشود.
نبشیها با توجه به شکل L مانند، ضخامت، طول بالها و وزن، مقاومتهای متفاوتی در برابر بارهای فشاری، کششی و خمشی دارند. انتخاب نادرست نبشی میتواند باعث کاهش ایمنی سازه، افزایش هزینههای تعمیر و حتی بروز خسارات جدی شود. در این مقاله از دکتر آهن، قصد داریم بهصورت جامع و کاربردی به بررسی مفهوم تحمل بار نبشی، عوامل مؤثر بر آن و نکات مهم در انتخاب نبشی مناسب بپردازیم.

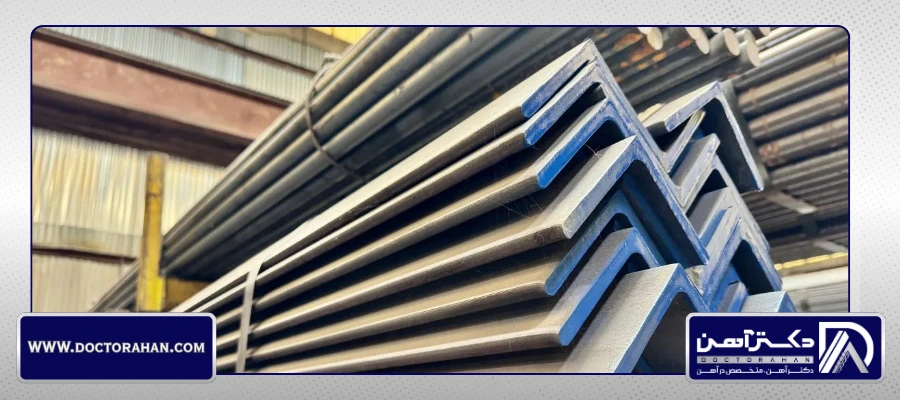

نبشی و مشخصات ظاهری آن
نبشی یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان و پروژههای صنعتی محسوب میشود که به دلیل طراحی ساده اما کاربردی، در طیف وسیعی از سازهها مورد استفاده قرار میگیرد. شکل ظاهری نبشی به صورت حرف L انگلیسی است و از دو ضلع یا بال تشکیل میشود که به صورت عمود بر یکدیگر قرار گرفتهاند. این ساختار خاص باعث شده نبشی توانایی بالایی در تحمل و انتقال نیروهای وارد بر سازه داشته باشد و نقش مؤثری در افزایش استحکام کلی سازه ایفا کند.
نبشیها جزو پروفیلهای باز به شمار میروند و اگرچه از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما در ابعاد، ضخامت و طول بالها با هم متفاوت هستند. همین تفاوتها باعث میشود میزان مقاومت و تحمل بار نبشی در انواع مختلف آن یکسان نباشد. بهطور کلی نبشیها در دو نوع بال مساوی و بال نامساوی تولید میشوند که هر کدام کاربردهای خاص خود را در سازههای سبک و سنگین دارند. جهت آشنایی بیشتر میتوانید مطلب "انواع نبشی" را مطالعه کنید.
یکی از مهمترین دلایل محبوبیت نبشی فولادی، ترکیب مقاومت بالا و قیمت مقرون به صرفه آن است. این مقطع فولادی در مقایسه با متریالهایی مانند آلومینیوم، کامپوزیت یا چوب، علاوه بر تحمل بار بیشتر، هزینه کمتری نیز به پروژه تحمیل میکند. به همین علت از نبشی در ساخت فریم تختها، مبلمان فلزی، اسکلتهای فلزی، تقویت سازهها و حتی پروژههای بزرگ عمرانی استفاده میشود و از آن بهعنوان یک «عنصر فولادی همهکاره» یاد میکنند.

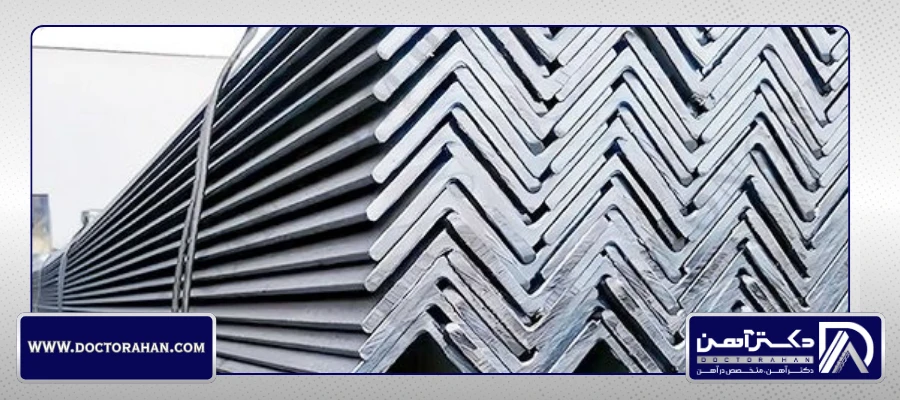

کاربرد نبشی
نبشیها به دلیل ظرفیت بالای تحمل بار و تنوع ابعاد، یکی از پرکاربردترین مقاطع فولادی در پروژههای صنعتی، ساختمانی و حتی هنری به شمار میروند. انعطافپذیری بالای این مقطع باعث شده تا بتوان از آن در زمینههای مختلف استفاده کرد و نقش مؤثری در استحکام و پایداری سازهها ایفا کرد. از جمله مهمترین کاربردهای نبشی میتوان به موارد زیر اشاره کرد:
- ساخت قابها و فریمها: نبشیها بهراحتی در ساخت قاب برای ماشینآلات کوچک مانند ماشین چمنزنی یا اضافه کردن تسمه به یدککشها به کار میروند.
- جایگزین الوار و مقاطع سبک: در پروژههایی که نیاز به مقاطع سبک دارند، میتوان از نبشی به جای الوار استفاده کرد، بهویژه در سقفها، چارچوبها و سازههای کوچک.
- تقویت سازههای سنگین: نبشیها بهعنوان عناصر تقویتکننده در سازههای سنگینتر، بار وارد بر اجزای سازه را توزیع کرده و مقاومت کلی آنها را افزایش میدهند.
- پروژههای هنری و دکوراسیون: به دلیل کاربری آسان و قابلیت شکلدهی بالا، نبشیها در پروژههای هنری و طراحی سازههای دکوراتیو نیز استفاده میشوند.
میزان تحمل بار نبشی به عوامل متعددی مانند سایز، ضخامت و جنس آن بستگی دارد. نبشیهای ساختهشده از فولاد، گالوانیزه یا استیل هر یک مقاومت متفاوتی در برابر بار دارند. نبشیهای استیل و گالوانیزه بیشترین مقاومت را دارا هستند، اما به دلیل قیمت بالاتر در پروژههای معمولی ساختوساز، کمتر مورد استفاده قرار میگیرند. از این رو، در بسیاری از پروژهها، نبشی فولادی انتخاب اصلی مهندسان و سازندگان است. همچنین جهت استعلام قیمت نبشی امروز میتوانید با کارشناسان ما در ارتباط باشید.

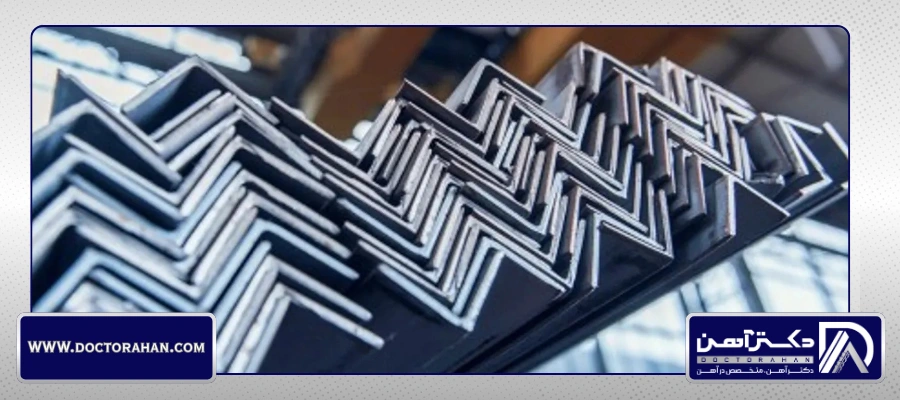

یکی از روشهای رایج برای محاسبه وزن و بهطور غیرمستقیم تحمل بار، استفاده از فرمول وزن نبشی است. این فرمول به شما کمک میکند تا بر اساس طول بال، ضخامت و طول شاخه، وزن و ظرفیت باربری نبشی را تخمین بزنید:
1000 ÷ 7.86 × طول شاخه × [ [ضخامت × (طول بال – ضخامت) ] + (طول بال × ضخامت)] = وزن نبشی
- طول بال و ضخامت بر حسب میلیمتر هستند
- طول شاخه بر حسب متر است
توجه داشته باشید که محاسبه دقیق تحمل بار نبشی علاوه بر وزن، به نوع بار (فشاری، کششی یا خمشی) و شرایط نصب نیز بستگی دارد و مهندسان معمولاً برای پروژههای حساس، جداول استاندارد و نرمافزارهای طراحی سازه را نیز مورد استفاده قرار میدهند.
جدول تحمل بار نبشی
استفاده از جدول تحمل بار نبشی که به نوعی همان جدول اشتال نبشی است، جایگزینی ساده و دقیق برای محاسبات دستی محسوب میشود. این جدول با ارائه اطلاعات کامل درباره وزن، ضخامت، طول بال و ظرفیت باربری انواع نبشی، علاوه بر کاهش زمان محاسبات، احتمال بروز اشتباهات را نیز به حداقل میرساند. همچنین، جدول تحمل بار به مهندسان امکان میدهد تا سایر پارامترهای مهم مکانیکی و فیزیکی مانند گشتاورها، فاصله بین محورها و محورهای خمشی را به سادگی بررسی کنند و انتخاب بهینهای برای پروژه خود داشته باشند.
| ردیف | سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه 6 متری (Kg/m) | وزن شاخه 12 متری (Kg/m) |
| 1 | L30×30×3 | 1.36 | 30 | 3 | 8.16 | 16/32 |
| 2 | L30×30×4 | 1.78 | 30 | 4 | 10.68 | 21/36 |
| 3 | L35×35×4 | 2.09 | 35 | 4 | 12.54 | 25/08 |
| 4 | L40×40×4 | 2.42 | 40 | 4 | 14/52 | 29/04 |
| 5 | L40×40×5 | 2.97 | 40 | 5 | 17/82 | 35/64 |
| 6 | L45×45×4.5 | 3.06 | 45 | 4.5 | 18/36 | 36/72 |
| 7 | L50×50×4 | 3.06 | 50 | 4 | 18/36 | 36/72 |
| 8 | L50×50×5 | 3.77 | 50 | 5 | 22/62 | 45/24 |
| 9 | L50×50×6 | 4.47 | 50 | 6 | 22/82 | 53/64 |
| 10 | L60×60×5 | 4.57 | 60 | 5 | 27/42 | 54/84 |
| 11 | L60×60×6 | 5.42 | 60 | 6 | 32/52 | 65/04 |
| 12 | L60×60×8 | 7.09 | 60 | 8 | 42/54 | 85/08 |
| 13 | L65×65×7 | 6.83 | 65 | 7 | 40/98 | 81/96 |
| 14 | L70×70×6 | 6.38 | 70 | 6 | 38/28 | 76/56 |
| 15 | L70×70×7 | 7.38 | 70 | 7 | 44/28 | 88/56 |
| 16 | L75×75×6 | 6.85 | 75 | 6 | 41/1 | 82/2 |
| 17 | L75×75×8 | 8.99 | 75 | 8 | 53/94 | 107/88 |
| 18 | L80×80×8 | 9.63 | 80 | 8 | 57/78 | 115/56 |
| 19 | L80×80×10 | 11.9 | 80 | 10 | 71/4 | 142/8 |
| 20 | L90×90×7 | 9.61 | 90 | 7 | 57/66 | 115/32 |
| 21 | L90×90×8 | 10.9 | 90 | 8 | 65/4 | 130/8 |
| 22 | L90×90×9 | 12.2 | 90 | 9 | 73/2 | 146/4 |
| 23 | L90×90×10 | 13/4 | 90 | 10 | 80/4 | 160/8 |
| 24 | L100×100×8 | 12.2 | 100 | 8 | 73/2 | 146/4 |
| 25 | L100×100×10 | 15/0 | 100 | 10 | 90 | 180 |
| 26 | L100×100×12 | 17/8 | 100 | 12 | 106/8 | 213 |

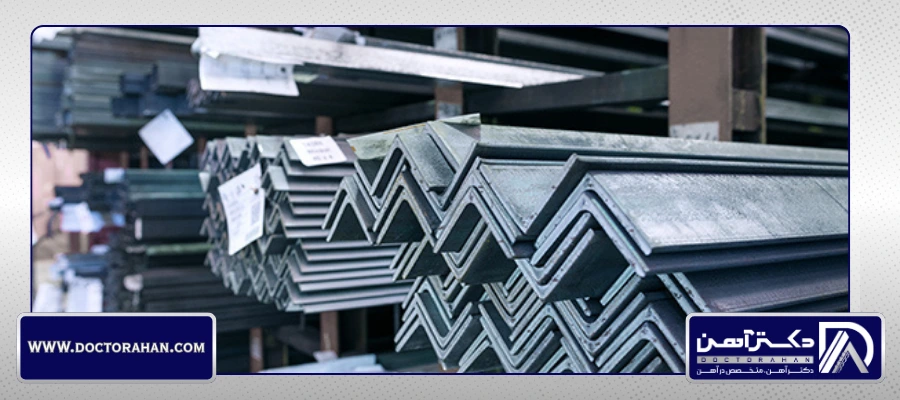

مزایای استفاده از نبشی
استفاده از نبشی در پروژههای ساختمانی و صنعتی، به ویژه با کمک جدول تحمل بار نبشی، مزایای متعددی دارد که آن را به یکی از مقاطع فولادی پرطرفدار تبدیل کرده است.
- استحکام بالا: تحمل بار زیاد و مناسب برای تقویت تیر، ستون و خرپا.
- وزن سبک: استفاده آسان در پروژههای کوچک و بزرگ بدون افزایش فشار بر سازه.
- سایزبندی متنوع: انتخاب دقیق نبشی مناسب بر اساس نیاز پروژه.
- سهولت جابهجایی و انبارش: شکل L مانند باعث اشغال فضای کم و مدیریت راحتتر میشود.
- مقرون به صرفه و نگهداری آسان: نیاز به مراقبت ویژه ندارد و هزینه پروژه را کاهش میدهد.
آیا تحمل بار نبشی برندهای مختلف بازار آهنآلات متفاوت است؟
بله، تحمل بار نبشی میتواند بسته به کارخانه تولیدکننده و نوع محصول متفاوت باشد. در ایران کارخانههای متعددی در زمینه تولید نبشی مانند ناب تبریز، آریان فولاد، منظومه، ظهوریان مشهد، شکفته و سایر برندها فعالیت دارند. هر یک از این تولیدکنندگان محصولات خود را در سایز، ضخامت و کیفیتهای متفاوت ارائه میکنند و همین موضوع باعث تغییر میزان آن در بازار فولاد میشود.
نبشیهای فولادی در سایزهای مختلف تحمل باری متفاوت از ۲۱.۳۶ تا ۳۶.۷۲ کیلوگرم به ازای هر شاخه ۱۲ متری دارند. بنابراین، انتخاب نبشی از هر برند میتواند تأثیر مستقیم بر ظرفیت باربری سازه داشته باشد. با مطالعه مقاله "تولیدکنندگان نبشی، ناودانی و سپری در ایران" با مطرحترین کارخانههای تولید نبشی در ایران آشنا شوید.
در نهایت
نبشی به عنوان یکی از پرکاربردترین مقاطع فولادی، به دلیل استحکام بالا، وزن سبک و سایزبندی متنوع، نقش مهمی در پایداری و مقاومت سازهها ایفا میکند. میزان تحمل بار نبشی بسته به جنس، ضخامت، طول بال و برند تولیدکننده متفاوت است و انتخاب درست آن تأثیر مستقیم بر ایمنی و طول عمر پروژه دارد. استفاده از جدول بار نبشی و مشورت با کارشناسان معتبر، به شما کمک میکند تا نبشی مناسب با نیاز پروژه را به صورت دقیق انتخاب کرده و سازهای مقاوم، اقتصادی و پایدار بسازید.
برای اطمینان از خرید نبشی باکیفیت و متناسب با نیاز پروژه، مشورت با کارشناسان معتبر مانند تیم دکتر آهن، برند رسمی دکتر آهن بسیار اهمیت دارد. از طریق تماس با شماره 03155057 کارشناسان ما میتوانند اطلاعات دقیق درباره میزان تحمل بار نبشی هر کارخانه را در اختیار شما قرار دهند تا انتخابی مطمئن و اقتصادی داشته باشید.
سوالات متداول
تحمل بار نبشی در سایزهای مختلف چقدر تفاوت دارد؟
هرچه سایز و ضخامت نبشی بیشتر باشد، تحمل بار آن نیز افزایش پیدا میکند؛ به همین دلیل نبشیهای سنگین برای سازههای باربر استفاده میشوند.
تحمل بار نبشی بال مساوی و بال نامساوی چه تفاوتی دارد؟
نبشی بال مساوی معمولاً توزیع بار یکنواختتری دارد، در حالی که نبشی بال نامساوی برای شرایط خاص سازهای و بارگذاری نامتقارن استفاده میشود.
آیا طول نبشی روی تحمل بار آن اثر میگذارد؟
بله، افزایش طول نبشی میتواند باعث کاهش ظرفیت باربری شود، بهویژه اگر مهاربندی و اتصال مناسب نداشته باشد.
